JP1/Automatic Job Management System 2 操作ガイド
［ジョブネットエディタ］ウィンドウは，ジョブネットを定義するウィンドウです。
［ジョブネットエディタ］ウィンドウの表示方法を次に示します。
- ［JP1/AJS2 - View］ウィンドウのリストエリアで，ジョブネットを選択し，［編集］−［編集］を選択する。
- ［環境設定］ダイアログボックスの［メイン］タブで，［ジョブネットエディタを表示］が選択されている場合に，［JP1/AJS2 - View］ウィンドウのリストエリアで，ジョブネットのアイコンをダブルクリックする。
［ジョブネットエディタ］ウィンドウを次の図に示します。

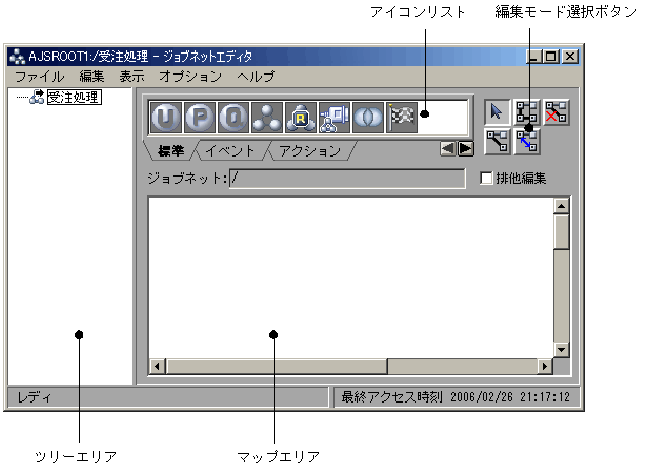

図13-73 ［ジョブネットエディタ］ウィンドウ
表示項目について説明します。
- ツリーエリア
- 定義中のジョブネットが階層で表示されます。
- マップエリア
- ツリーエリアで選択したジョブネットの定義内容が表示されます。
- ［オプション］−［壁紙の設定］でユニットごとに壁紙を設定している場合，またはカスタマイズにより壁紙を設定している場合は，壁紙画像が背景に表示されます。詳細については，「13.4.6 ［壁紙の設定］ダイアログボックス」，および「10.5.5 マップエリアの背景イメージを変更する」を参照してください。
- ［環境設定］ダイアログボックスの［エディタ・モニタ］タブで［ユニット名の改行］を［指定する］と設定している場合は，ユニット名の改行位置を指定できます。また，［環境設定］ダイアログボックスの［エディタ・モニタ］タブで［コメントの表示］を［する］と設定している場合は，ユニット名の下に，詳細定義ダイアログボックスで設定されているコメントが続けて表示されます。詳細については，「13.3.27 ［環境設定］ダイアログボックス」を参照してください。
- アイコンリスト
- アイコンが表示されます。アイコンの種類で，「標準」「イベント」「アクション」「カスタムジョブ」の四つのタブに分かれています。アイコンについては，表13-18を参照してください。
- ［ジョブネット］
- マップエリアに表示中のジョブネット名称が相対名称，または完全名で表示されます。ジョブネット名称を相対名称，完全名のどちらで表示するかについては，ajs2view_opt.confファイルで設定します。詳細については，「10.5 ［ジョブネットエディタ］ウィンドウのカスタマイズ」を参照してください。
- ［排他編集］
- ［ジョブネットエディタ］ウィンドウを排他編集モードにするかどうかを選択します。ジョブを定義したり，関連づけたりする場合は，ほかのユーザーがアクセスできないように［排他編集］をチェックし，排他編集モードにします。デフォルトはチェックされていません。ほかの［ジョブネットエディタ］で排他編集中である場合など，排他編集モードにできなかった場合は，編集できません。
- 排他編集モードにしている間は，ほかのユーザーがJP1/AJS2 - Viewやジョブネットワーク要素を操作するコマンドでユニットを追加したり削除したりすることはできません。ただし，排他編集中であっても排他編集モードにする前にあるユニットの定義内容をほかのユーザーが編集することはできるため，複数ユーザーで編集する場合は注意が必要です。
- また，排他編集を行っているユニットを含むジョブネットに対して，実行登録や登録解除などの操作を行うことはできませんので，ユニットの追加や削除・関連設定などの定義編集操作が終わったら，排他編集モードを解除してください。
- 編集モード選択ボタン
- マップエリアでユニットを関連づけたり，関連づけを解除したりするボタンです。編集モード選択ボタンには，次のボタンがあります。
- 標準ボタン
- 関連線接続ボタン
- 関連線連続接続ボタン
- 条件接続ボタン
- 関連線削除ボタン
