ここでは，トレース取得ポイントとPRFトレース取得レベルについて説明します。

トレース取得ポイントは大きく分けて，J2EEサーバの開始・終了時でのトレース取得と，各機能レイヤでの処理中のトレース取得があります。

• J2EEサーバの開始・終了時のトレース取得
  J2EEサーバの開始処理の完了時，およびJ2EEサーバの終了処理の開始時に，トレース情報を取得できます。取得できるイベントIDと参照先を次に示します。

  • イベントID
    0x8FFE〜0x8FFF

  • 参照先
    J2EEサーバの開始・終了時のトレース取得の詳細については，「付録A.16　J2EEサーバの開始・終了時のトレース取得ポイント」を参照してください。

• 各機能レイヤでのトレース取得
  取得できるイベントIDと機能レイヤの対応を次の表に示します。


  表A-1　取得できるイベントIDと機能レイヤ

  イベントID	機能レイヤ	図中の番号※	参照先
  0x1101〜0x1102 0x1301〜0x1302 0x1401〜0x1406 0x2002〜0x2003 0x2101〜0x2104 0x3000〜0x3008	CTM	5	付録A.1
  0x8000〜0x8004 0x8100〜0x8104	リダイレクタ	1	付録A.2
  0x8200〜0x8203 0x8206〜0x8218 0x8300〜0x8303 0x8306〜0x8307 0x8311〜0x8318 0x8E01〜0x8E06	Webコンテナ	2	付録A.3 付録A.4 付録A.5 付録A.6
  0x8401〜0x840A 0x8425〜0x8428 0x842D〜0x8434 0x8453〜0x8454 0x8460〜0x846D 0x8470〜0x8477 0x8490〜0x8491 0x8C41	EJBコンテナ	6	付録A.7
  0x8603〜0x861C	JNDI	4	付録A.8
  0x8811〜0x8820 0x8C41	JTA	7	付録A.9
  0x8B00〜0x8B01 0x8B80〜0x8B89 0x8B8A〜0x8C03 0x8C10〜0x8C13 0x8C20〜0x8C41 0x8C60〜0x8C65 0x8C80〜0x8C93 0x8CC0〜0x8CD9 0x8D00〜0x8D19 0x8D60〜0x8D63 0x8D80〜0x8D89 0x8D8A〜0x8D8F 0x8D90〜0x8D99	DB Connector，JCAコンテナ	8	付録A.10
  0x8E01〜0x8E06	RMI	3	付録A.11
  0x9400〜0x94FF	OTS	9	付録A.12
  0x9C00〜0x9C03	標準出力／標準エラー出力／ユーザログ	−	付録A.13
  0x9D00，0x9D01	DI	10	付録A.14
  0xA100，0xA101	バッチアプリケーション実行機能	11	付録A.15

  （凡例）

  −：該当しません。

  注※

  図A-1〜図A-3中の番号と対応しています。




機能レイヤとトレース取得ポイントについて，次の図に示します。

図A-1　トレース取得ポイント（Webクライアント構成の場合）

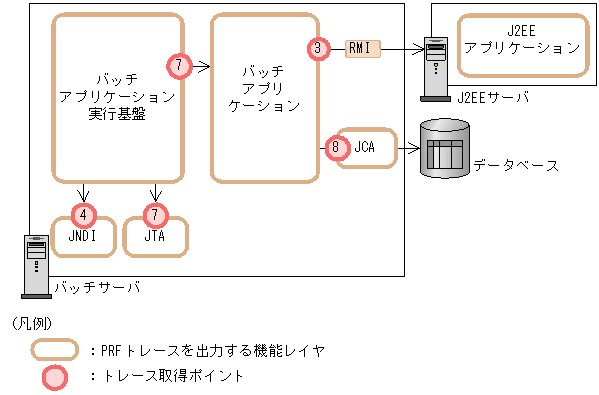

図A-2　トレース取得ポイント（バッチアプリケーションを実行するシステムの場合）

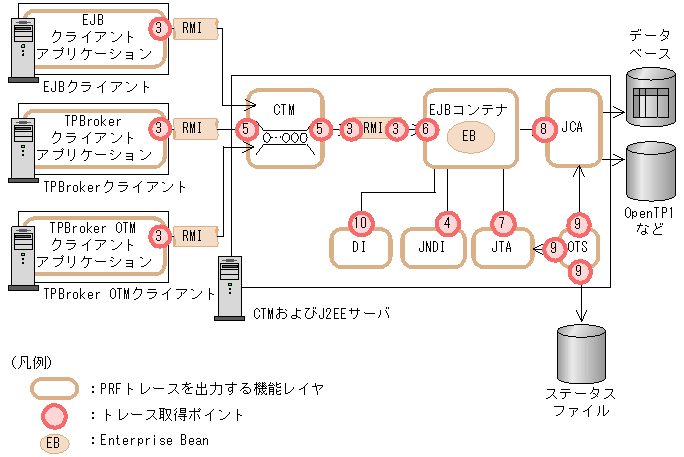

図A-3　トレース取得ポイント（EJBクライアント/CORBAクライアント/OTMクライアント構成の場合）

トレース取得ポイントは，各機能レイヤ内でさらに詳細に分かれており，トレース取得ポイントによって，PRFトレース取得レベルが異なります。各機能レイヤの詳細なトレース取得ポイント，およびPRFトレース取得レベルについては，付録A.1〜付録A.15を参照してください。

参考

表A-1に示した機能レイヤのほか，Application Serverのプロセス，構成ソフトウェアおよび関連プログラムでも，PRFトレースが取得できるものがあります。

表A-1に示した以外でPRFトレースを取得できる機能レイヤとイベントIDの対応を，次の表に示します。

表A-2　表A-1に示した以外でPRFトレースを取得できる機能レイヤとイベントIDの対応

イベントID	機能レイヤ
0x9000〜0x90FF	Cosminexus Web Services - Base
0x9100〜0x91FF	uCosminexus TP1 Connector TP1/Client/J
0x9200〜0x92FF	TP1/MQ Access
0x9300〜0x93FF	Cosminexus RM
0x9800〜0x9B6E	HCSCサーバ
0x9F00〜0x9FFF	uCosminexus Service Adapter for Object Access
0x9E00〜0x9EFF	uCosminexus Service Coordinator Interactive Workflow
0xA000〜0xA0FF	uCosminexus Service Adapter for Flat Files

　

なお，ここではトレース取得レベルが標準レベルと詳細レベルのトレース取得ポイントについて説明します。保守レベルは，障害発生時などの保守情報を取得するためのレベルのため，通常は収集する必要はありません。

＜この節の構成＞

付録A.1　CTMのトレース取得ポイント

付録A.2　リダイレクタのトレース取得ポイント

付録A.3　Webコンテナのトレース取得ポイント（リクエスト処理のトレース）

付録A.4　Webコンテナのトレース取得ポイント（セッショントレース）

付録A.5　Webコンテナのトレース取得ポイント（フィルタのトレース）

付録A.6　Webコンテナのトレース取得ポイント（セッションフェイルオーバ機能のトレース）

付録A.7　EJBコンテナのトレース取得ポイント

付録A.8　JNDIのトレース取得ポイント

付録A.9　JTAのトレース取得ポイント

付録A.10　DB Connector，JCAコンテナのトレース取得ポイント

付録A.11　RMIのトレース取得ポイント

付録A.12　OTSのトレース取得ポイント

付録A.13　標準出力／標準エラー出力／ユーザログのトレース取得ポイント

付録A.14　DIのトレース取得ポイント

付録A.15　バッチアプリケーション実行機能のトレース取得ポイント

付録A.16　J2EEサーバの開始・終了時のトレース取得ポイント
