ここでは,CTMでのトレース取得ポイントと,取得できるトレース情報について説明します。
イベントID,トレース取得ポイント,およびPRFトレース取得レベルについて,次の表に示します。
表A-3 CTMでのトレース取得ポイントの詳細
イベントID | 図中の番号※ | トレース取得ポイント | レベル |
---|---|---|---|
0x1101 | 21 | OTMゲートウェイからのリクエスト送信直前 | A |
0x1102 | 22 | OTMゲートウェイからのレスポンス受信直前 | A |
0x1301 | 4 | EJBレギュレータからのリクエスト送信直前 | A |
0x1302 | 13 | EJBレギュレータへのレスポンス受信直後 | A |
0x1401 | 1 | CTM内のCreateメソッドの入り口 | A |
0x1402 | 2 | CTM内のCreateメソッドの出口 | A |
0x1403 | 5 | EJBレギュレータからのリクエスト受信直後 | A |
0x1404 | 8 | CTMからJ2EEサーバへのリクエスト送信直前 | A |
0x1405 | 9 | CTMでの,J2EEサーバからのリクエスト受信直後 | A |
0x1406 | 12 | CTMからEJBレギュレータへのレスポンス送信直前 | A |
0x2002 | 23 | OTMクライアントからのリクエスト受信直前 | A |
0x2003 | 24 | OTMクライアントからのレスポンス受信直前 | A |
0x2101 | 3 | EJBクライアントからのリクエスト受信直後 | A |
0x2102 | 14 | EJBクライアントへのレスポンス送信直前 | A |
0x2103 | 15 | CTM内のRemoveメソッドの入り口 | A |
0x2104 | 16 | CTM内のRemoveメソッドの出口 | A |
0x3000 | 6 | リクエストをキューイングする直前 | A |
0x3001 | 7 | キューからリクエストを取り出した直後 | A |
0x3002 | 17 | 他CTMへのリクエスト送信直前 | A |
0x3003 | 18 | 他CTMからのリクエスト受信直後 | A |
0x3004 | 10 | リクエスト応答をキューイングする直前 | B |
0x3005 | 11 | キューからリクエスト応答を取り出した直後 | B |
0x3006 | 19 | 他CTMへのリクエスト応答送信直前 | A |
0x3007 | 20 | 他CTMからのリクエスト応答受信直後 | A |
0x3008 | − | サーバ状態変更時に取得されます。 (リクエスト処理中には取得されません) |
B |
(凡例) A:標準 B:詳細 −:該当なし
CTMでのトレース取得ポイントを次の図に示します。
図A-4 CTMのトレース取得ポイント
ほかのCTMと連携している場合は,次の図に示す場所でもトレース情報を取得します。上記の図とあわせて参照してください。なお,この図では,ほかのCTMと連携している個所だけを取り上げています。

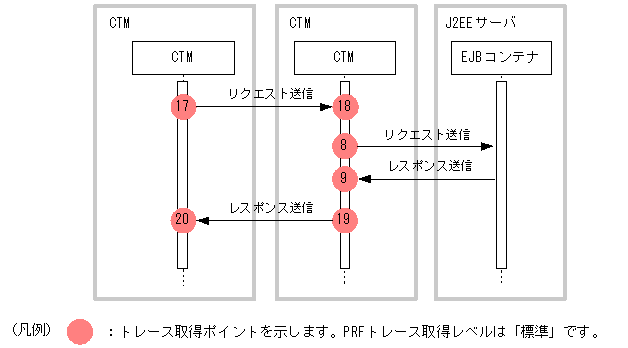

図A-5 CTMのトレース取得ポイント(他CTMと連携している場合)
また,OTMゲートウェイまたはORBゲートウェイを使用する場合は,次の図に示す場所でもトレース情報を取得します。上記の図とあわせて参照してください。なお,この図では,ほかのCTMと連携している個所だけを取り上げています。

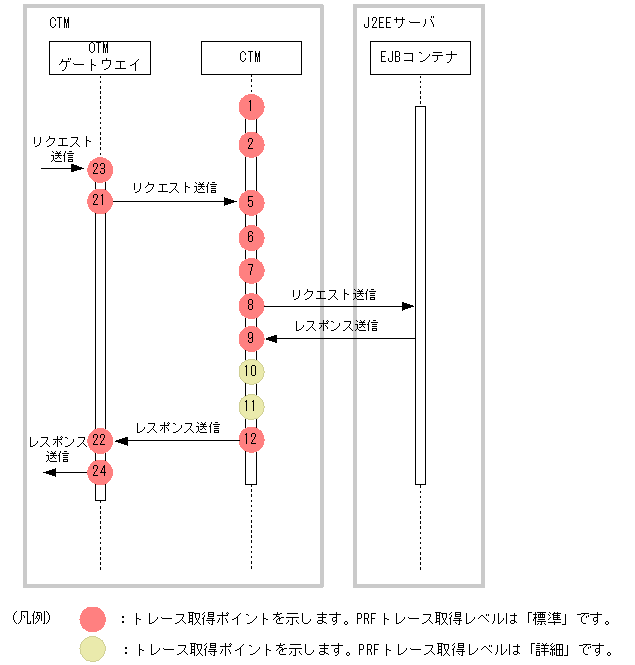

図A-6 CTMのトレース取得ポイント(OTMゲートウェイを使用する場合)

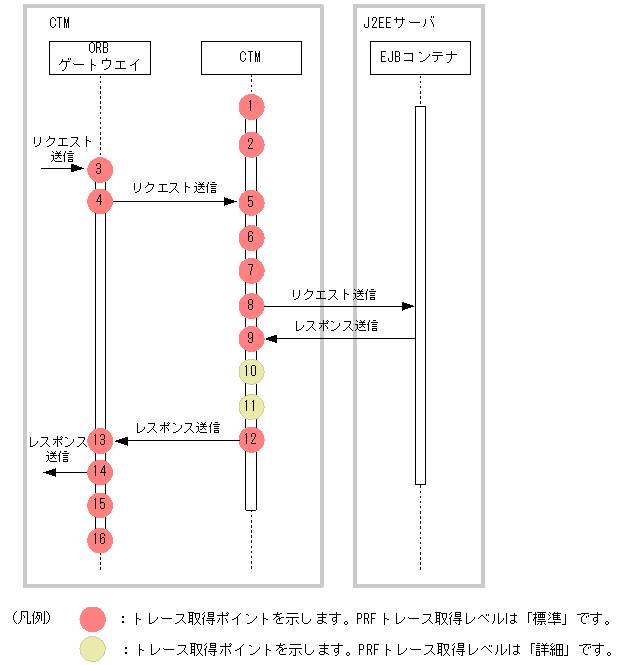

図A-7 CTMのトレース取得ポイント(ORBゲートウェイを使用する場合)
CTMで取得できるトレース情報を次の表に示します。
表A-4 CTMで取得できるトレース情報
図中の番号※ | イベントID | レベル | 取得できる情報 | ||
---|---|---|---|---|---|
インタフェース名 | オペレーション名 | オプション | |||
1 | 0x1401 | A | リモートインタフェース名 | メソッド名 | − |
2 | 0x1402 | A | リモートインタフェース名 | メソッド名 | 内部情報 |
3 | 0x2101 | A | リモートインタフェース名 | メソッド名 | − |
4 | 0x1301 | A | リモートインタフェース名 | メソッド名 | − |
5 | 0x1403 | A | リモートインタフェース名 | メソッド名 | − |
6 | 0x3000 | A | − | − | − |
7 | 0x3001 | A | − | − | 内部情報 |
8 | 0x1404 | A | リモートインタフェース名 | メソッド名 | 内部情報 |
9 | 0x1405 | A | リモートインタフェース名 | メソッド名 | 内部情報 |
10 | 0x3004 | B | − | − | − |
11 | 0x3005 | B | − | − | 内部情報 |
12 | 0x1406 | A | リモートインタフェース名 | メソッド名 | − |
13 | 0x1302 | A | リモートインタフェース名 | メソッド名 | − |
14 | 0x2102 | A | リモートインタフェース名 | メソッド名 | − |
15 | 0x2103 | A | リモートインタフェース名 | メソッド名 | − |
16 | 0x2104 | A | リモートインタフェース名 | メソッド名 | − |
17 | 0x3002 | A | − | − | − |
18 | 0x3003 | A | − | − | − |
19 | 0x3006 | A | − | − | − |
20 | 0x3007 | A | − | − | − |
21 | 0x1101 | A | リモートインタフェース名 | メソッド名 | − |
22 | 0x1102 | A | リモートインタフェース名 | メソッド名 | − |
23 | 0x2002 | A | リモートインタフェース名 | メソッド名 | − |
24 | 0x2003 | A | リモートインタフェース名 | メソッド名 | − |
− | 0x3008 | B | − | − | 内部情報 |
(凡例) A:標準 B:詳細 −:該当なし
