ここでは，EJBコンテナのトレース取得ポイントと，取得できるトレース情報について，Session Bean，Entity Beanの場合，Message-driven Beanの場合，Timer Serviceを使用した場合，およびメソッドキャンセルが発生した場合に分けて説明します。
Session Bean，Entity Beanのトレース取得ポイントと，取得できるトレース情報について説明します。
イベントID，トレース取得ポイント，およびPRFトレース取得レベルについて，次の表に示します。
表A-19 Session Bean，Entity Beanでのトレース取得ポイントの詳細
| イベントID | 図中の番号※ | トレース取得ポイント | レベル | |
|---|---|---|---|---|
| 0x8401 | 1 | リモートホームインタフェースの場合 | EJBコンテナがリクエストを受信した直後 | A |
| 0x8402 | 4 | EJBコンテナがレスポンスを送信する直前 | A | |
| 0x8403 | 1 | ローカルホームインタフェースの場合 | EJBコンテナがリクエストを受信した直後 | A |
| 0x8404 | 4 | EJBコンテナがレスポンスを送信する直前 | A | |
| 0x8405 | 1 | リモートコンポーネントインタフェースの場合 | EJBコンテナがリクエストを受信した直後 | A |
| 0x8406 | 4 | EJBコンテナがレスポンスを送信する直前 | A | |
| 0x8407 | 1 | ローカルコンポーネントインタフェースの場合 | EJBコンテナがリクエストを受信した直後 | A |
| 0x8408 | 4 | EJBコンテナがレスポンスを送信する直前 | A | |
| 0x8409 | 2 | EJBコンテナがEJBのビジネスメソッドをコールバックする直前 | B | |
| 0x840A | 3 | EJBのビジネスメソッドのコールバックからリターンした直後 | B | |
| 0x8453 | 2 | EJBコンテナがEJBのホームメソッドをコールバックする直前 | B | |
| 0x8454 | 3 | EJBのホームメソッドのコールバックからリターンした直後 | B | |
| 0x8470 | 1 | リモートビジネスインタフェースの場合 | EJBコンテナがリクエストを受信した直後 | A |
| 0x8471 | 4 | EJBコンテナがレスポンスを送信する直前 | A | |
| 0x8472 | 1 | ローカルビジネスインタフェースの場合 | EJBコンテナがリクエストを受信した直後 | A |
| 0x8473 | 4 | EJBコンテナがレスポンスを送信する直前 | A | |
| 0x8474 | 1 | リモートビジネスインタフェースの場合 | EJBコンテナがStateful Session Beanのインスタンス作成リクエストを受信した直後 | A |
| 0x8475 | 1 | EJBコンテナがStateful Session Beanのインスタンス作成リクエストのレスポンスを送信する直前 | A | |
| 0x8476 | 1 | ローカルビジネスインタフェースの場合 | EJBコンテナがStateful Session Beanのインスタンス作成リクエストを受信した直後 | A |
| 0x8477 | 1 | EJBコンテナがStateful Session Beanのインスタンス作成リクエストのレスポンスを送信する直前 | A | |
（凡例） A：標準 B：詳細
Session Bean，Entity Beanでのトレース取得ポイントを次の図に示します。

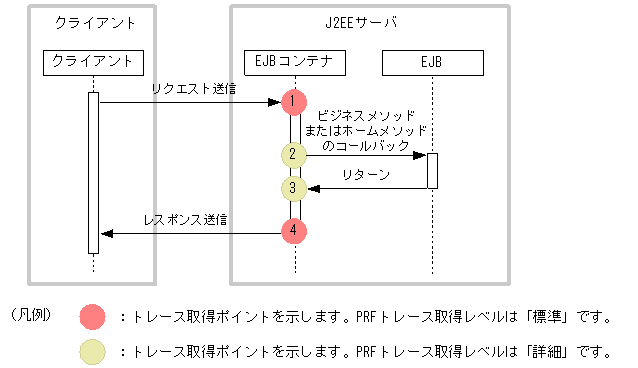

図A-15 Session Bean，Entity Beanのトレース取得ポイント
![[図データ]](FIGURE/ZU0A0700.GIF)
Session Bean，Entity Beanで取得できるトレース情報を次の表に示します。
表A-20 Session Bean，Entity Beanで取得できるトレース情報
| 図中の番号※1 | イベントID | レベル | 取得できる情報 | ||
|---|---|---|---|---|---|
| インタフェース名 | オペレーション名 | オプション | |||
| 1 | 0x8401 | A | Bean名 | メソッド名，引数の数 | − |
| 0x8403 | A | Bean名 | メソッド名，引数の数 | − | |
| 0x8405 | A | Bean名 | メソッド名，引数の数 | − | |
| 0x8407 | A | Bean名 | メソッド名，引数の数 | − | |
| 0x8470 | A | Bean名 | メソッド名，引数の数 | − | |
| 0x8472 | A | Bean名 | メソッド名，引数の数 | − | |
| 0x8474 | A | Bean名 | − | − | |
| 0x8475 | A | Bean名 | − | ※2 | |
| 0x8476 | A | Bean名 | − | − | |
| 0x8477 | A | Bean名 | − | ※2 | |
| 2 | 0x8409 | B | Bean名 | メソッド名，引数の数 | − |
| 0x8453 | B | Bean名 | メソッド名，引数の数 | − | |
| 3 | 0x840A | B | Bean名 | メソッド名，引数の数 | ※2 |
| 0x8454 | B | Bean名 | メソッド名，引数の数 | ※2 | |
| 4 | 0x8402 | A | Bean名 | メソッド名，引数の数 | ※2 |
| 0x8404 | A | Bean名 | メソッド名，引数の数 | ※2 | |
| 0x8406 | A | Bean名 | メソッド名，引数の数 | ※2 | |
| 0x8408 | A | Bean名 | メソッド名，引数の数 | ※2 | |
| 0x8471 | A | Bean名 | メソッド名，引数の数 | ※2 | |
| 0x8473 | A | Bean名 | メソッド名，引数の数 | ※2 | |
（凡例） A：標準 B：詳細 −：該当なし
Message-driven Bean（EJB2.0）のトレース取得ポイントと，取得できるトレース情報について説明します。
イベントID，トレース取得ポイント，およびPRFトレース取得レベルについて，次の表に示します。
表A-21 Message-driven Bean（EJB2.0）でのトレース取得ポイントの詳細
| イベントID | 図中の番号※ | トレース取得ポイント | レベル |
|---|---|---|---|
| 0x8425 | 1 | EJBコンテナでのメッセージ処理の始まり | A |
| 0x8426 | 4 | EJBコンテナでのメッセージ処理の終わり | A |
| 0x8427 | 2 | EJBコンテナがMessage-driven BeanのonMessageメソッドをコールバックする直前 | B |
| 0x8428 | 3 | Message-driven BeanのonMessageメソッドのコールバックからリターンした直後 | B |
（凡例） A：標準 B：詳細
Message-driven Bean（EJB2.0）でのトレース取得ポイントを次の図に示します。

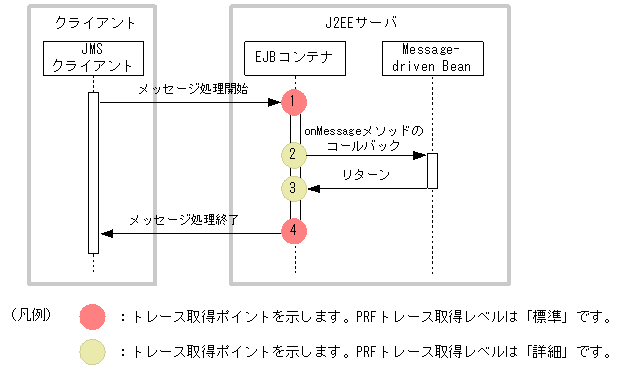

図A-16 Message-driven Bean（EJB2.0）のトレース取得ポイント
![[図データ]](FIGURE/ZU0A0800.GIF)
Message-driven Bean（EJB2.0）で取得できるトレース情報を次の表に示します。
表A-22 Message-driven Bean（EJB2.0）で取得できるトレース情報
| 図中の番号※1 | イベントID | レベル | 取得できる情報 | ||
|---|---|---|---|---|---|
| インタフェース名 | オペレーション名 | オプション | |||
| 1 | 0x8425 | A | Bean名 | − | − |
| 2 | 0x8427 | B | − | − | − |
| 3 | 0x8428 | B | − | − | ※2 |
| 4 | 0x8426 | A | Bean名 | − | ※2 |
（凡例） A：標準 B：詳細 −：該当なし
Message-driven Bean（EJB2.1）のトレース取得ポイントと，取得できるトレース情報について説明します。
イベントID，トレース取得ポイント，およびPRFトレース取得レベルについて，次の表に示します。
表A-23 Message-driven Bean（EJB2.1）でのトレース取得ポイントの詳細
| イベントID | 図中の番号※ | トレース取得ポイント | レベル |
|---|---|---|---|
| 0x842D | 1 | Message-driven BeanのbeforeDelivery()メソッドの呼び出し直後 | A |
| 0x842E | 2 | Message-driven BeanのbeforeDelivery()メソッドのリターン直前 | A |
| 0x842F | 3 | リソースアダプタからMessage-driven Beanのメッセージリスナのメソッドを呼び出した直後 | A |
| 0x8431 | 4 | EJBコンテナがMessage-driven Beanのメッセージリスナのメソッドをコールバックする直前 | A |
| 0x8432 | 5 | Message-driven Beanのメッセージリスナのメソッドのコールバックからリターンした直後 | A |
| 0x8430 | 6 | リソースアダプタから呼び出したMessage-driven Beanのメッセージリスナのメソッドのリターン直前 | A |
| 0x8433 | 7 | Message-driven BeanのafterDelivery()メソッドの呼び出し直後 | A |
| 0x8434 | 8 | Message-driven BeanのafterDelivery()メソッドのリターン直前 | A |
（凡例） A：標準
Message-driven Bean（EJB2.1）でのトレース取得ポイントを次の図に示します。

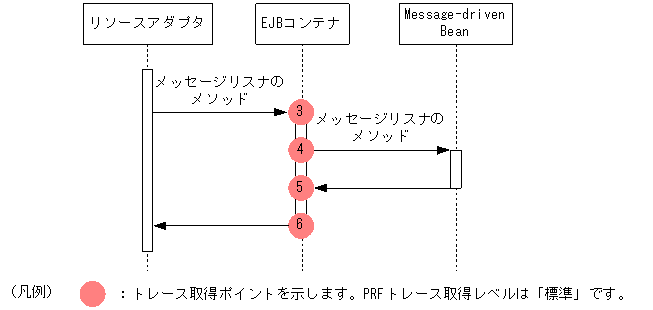

図A-17 Message-driven Bean（EJB2.1）のトレース取得ポイント（optionA※の場合）
![[図データ]](FIGURE/ZU0A3600.GIF)
注※ Connector 1.5仕様に記述されるメッセージ配送オプションを示します。

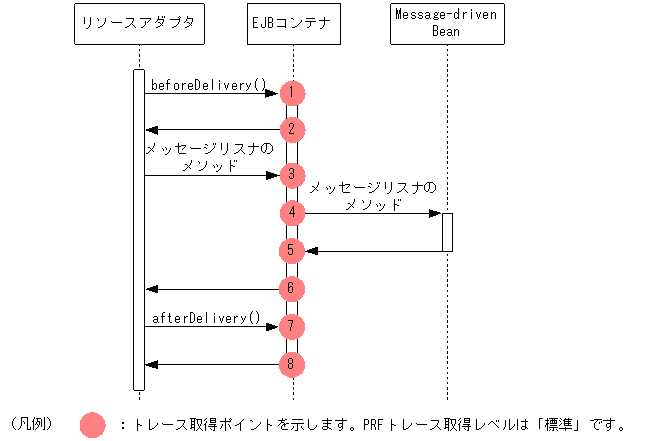

図A-18 Message-driven Bean（EJB2.1）のトレース取得ポイント（optionB※の場合）
![[図データ]](FIGURE/ZU0A3700.GIF)
注※ Connector 1.5仕様に記述されるメッセージ配送オプションを示します。
Message-driven Bean（EJB2.1）で取得できるトレース情報を次の表に示します。
表A-24 Message-driven Bean（EJB2.1）で取得できるトレース情報
| 図中の番号※1 | イベントID | レベル | 取得できる情報 | ||
|---|---|---|---|---|---|
| インタフェース名 | オペレーション名 | オプション | |||
| 1 | 0x842D | A | Bean名 | − | − |
| 2 | 0x842E | A | Bean名 | − | ※2 |
| 3 | 0x842F | A | Bean名 | メソッド名 | − |
| 4 | 0x8431 | A | Bean名 | メソッド名 | − |
| 5 | 0x8432 | A | Bean名 | メソッド名 | ※2 |
| 6 | 0x8430 | A | Bean名 | メソッド名 | ※2 |
| 7 | 0x8433 | A | Bean名 | − | − |
| 8 | 0x8434 | A | Bean名 | − | ※2 |
（凡例） A：標準 −：該当なし
Timer Serviceのトレース取得ポイントと，取得できるトレース情報について説明します。
イベントID，トレース取得ポイント，およびPRFトレース取得レベルについて，次の表に示します。
表A-25 Timer Serviceでのトレース取得ポイントの詳細（createTimerの場合）
| イベントID | 図中の番号※ | トレース取得ポイント | レベル |
|---|---|---|---|
| 0x8460 | 1 | TimerService.createTimer(Date initialExpiration, long intervalDuration, Serializable info)処理開始 | A |
| 0x8462 | 1 | TimerService.createTimer(Date expiration, Serializable info) 処理開始 | A |
| 0x8464 | 1 | TimerService.createTimer(long initialDuration, long intervalDuration, Serializable info) 処理開始 | A |
| 0x8466 | 1 | 'TimerService.createTimer(long duration, Serializable info) 処理開始 | A |
| 0x8461 | 2 | TimerService.createTimer(Date initialExpiration, long intervalDuration, Serializable info)処理終了 | A |
| 0x8463 | 2 | TimerService.createTimer(Date expiration, Serializable info) 処理終了 | A |
| 0x8465 | 2 | 'TimerService.createTimer(long initialDuration, long intervalDuration, Serializable info) 処理終了 | A |
| 0x8467 | 2 | TimerService.createTimer(long duration, Serializable info) 処理終了 | A |
（凡例） A：標準
createTimerの場合のTimer Serviceでのトレース取得ポイントを次の図に示します。

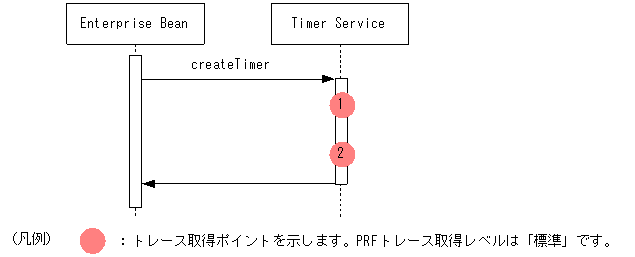

図A-19 Timer Serviceのトレース取得ポイント（createTimerの場合）
![[図データ]](FIGURE/ZU0A3003.GIF)
createTimerの場合のTimer Serviceで取得できるトレース情報を次の表に示します。
表A-26 Timer Serviceで取得できるトレース情報（createTimerの場合）
| 図中の番号※1 | イベントID | レベル | 取得できる情報 | ||
|---|---|---|---|---|---|
| インタフェース名 | オペレーション名 | オプション | |||
| 1 | 0x8460 | A | コールバック対象Beanのクラス名 | − | 引数情報 |
| 1 | 0x8462 | A | コールバック対象Beanのクラス名 | − | 引数情報 |
| 1 | 0x8464 | A | コールバック対象Beanのクラス名 | − | 引数情報 |
| 1 | 0x8466 | A | コールバック対象Beanのクラス名 | − | 引数情報 |
| 2 | 0x8461 | A | コールバック対象Beanのクラス名 | − | ※2 |
| 2 | 0x8463 | A | コールバック対象Beanのクラス名 | − | ※2 |
| 2 | 0x8465 | A | コールバック対象Beanのクラス名 | − | ※2 |
| 2 | 0x8467 | A | コールバック対象Beanのクラス名 | − | ※2 |
（凡例） A：標準 −：該当なし
イベントID，トレース取得ポイント，およびPRFトレース取得レベルについて，次の表に示します。
表A-27 Timer Serviceでのトレース取得ポイントの詳細（cancelの場合）
| イベントID | 図中の番号※ | トレース取得ポイント | レベル |
|---|---|---|---|
| 0x8468 | 1 | javax.ejb.Timer.cancel()処理開始 | A |
| 0x8469 | 2 | javax.ejb.Timer.cancel()処理終了 | A |
（凡例） A：標準
cancelの場合のTimer Serviceでのトレース取得ポイントを次の図に示します。

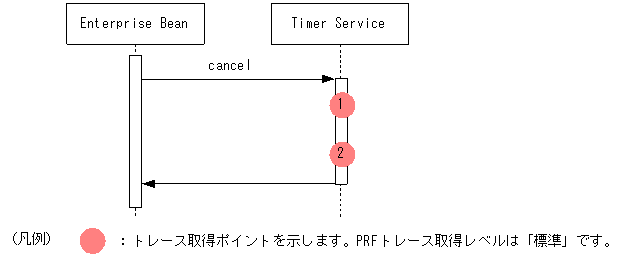

図A-20 Timer Serviceのトレース取得ポイント（cancelの場合）
![[図データ]](FIGURE/ZU0A3001.GIF)
cancelの場合のTimer Serviceで取得できるトレース情報を次の表に示します。
表A-28 Timer Serviceで取得できるトレース情報（cancelの場合）
| 図中の番号※1 | イベントID | レベル | 取得できる情報 | ||
|---|---|---|---|---|---|
| インタフェース名 | オペレーション名 | オプション | |||
| 1 | 0x8468 | A | コールバック対象Beanのクラス名 | − | − |
| 2 | 0x8469 | A | コールバック対象Beanのクラス名 | − | ※2 |
（凡例） A：標準 −：該当なし
イベントID，トレース取得ポイント，およびPRFトレース取得レベルについて，次の表に示します。
表A-29 Timer Serviceでのトレース取得ポイントの詳細（コールバックの場合）
| イベントID | 図中の番号※ | トレース取得ポイント | レベル |
|---|---|---|---|
| 0x846C | 1 | スレッドがコールバック処理開始 | B |
| 0x846A | 2 | Enterprise Beanのタイムアウトコールバックメソッドをコールバック開始 | A |
| 0x846B | 3 | Enterprise Beanのタイムアウトコールバックメソッドをコールバック終了 | A |
| 0x846D | 4 | スレッドがコールバック処理終了 | B |
（凡例） A：標準 B：詳細
コールバックの場合のTimer Serviceでのトレース取得ポイントを次の図に示します。

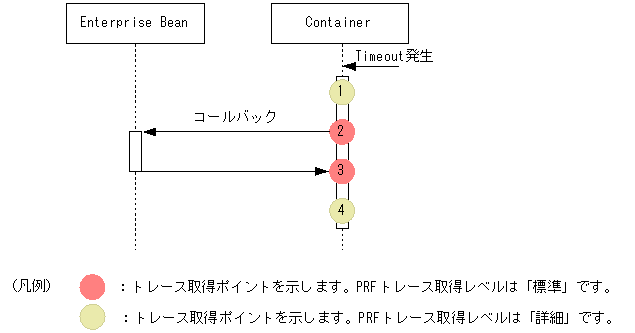

図A-21 Timer Serviceのトレース取得ポイント（コールバックの場合）
![[図データ]](FIGURE/ZU0A3002.GIF)
コールバックの場合のTimer Serviceで取得できるトレース情報を次の表に示します。
なお，ルートアプリケーション情報には，タイムアウトメソッドのコールバック時に取得する情報が出力されます。また，クライアントアプリケーション情報には「0」が出力されます。
表A-30 Timer Serviceで取得できるトレース情報（コールバックの場合）
| 図中の番号※1 | イベントID | レベル | 取得できる情報 | ||
|---|---|---|---|---|---|
| インタフェース名 | オペレーション名 | オプション | |||
| 1 | 0x846C | B | コールバック対象Beanのクラス名 | − | − |
| 2 | 0x846A | A | コールバック対象Beanのクラス名 | − | − |
| 3 | 0x846B | B | コールバック対象Beanのクラス名 | − | ※2 |
| 4 | 0x846D | A | コールバック対象Beanのクラス名 | − | ※2 |
（凡例） A：標準 B：詳細 −：該当なし
メソッドキャンセルが発生した場合のトレース取得ポイントと，取得できるトレース情報について説明します。
イベントID，トレース取得ポイント，およびPRFトレース取得レベルについて，次の表に示します。
表A-31 メソッドキャンセルが発生した場合のトレース取得ポイントの詳細
| イベントID | 図中の番号※ | トレース取得ポイント | レベル |
|---|---|---|---|
| 0x8490 | 1 | メソッドキャンセル処理開始 | A |
| 0x8C41 | 2 | 障害調査用SQL出力 | A |
| 0x8491 | 3 | メソッドキャンセル処理完了 | A |
（凡例） A：標準
メソッドキャンセルが発生した場合のトレース取得ポイントを次の図に示します。

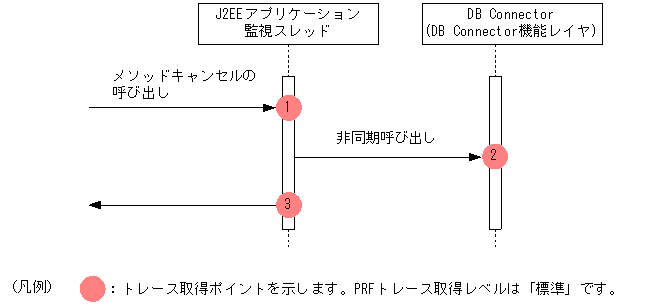

図A-22 メソッドキャンセルが発生した場合のトレース取得ポイント
![[図データ]](FIGURE/ZU0A3200.GIF)
メソッドキャンセルが発生した場合に取得できるトレース情報を次の表に示します。
表A-32 メソッドキャンセルが発生した場合に取得できるトレース情報
| 図中の番号※ | イベントID | レベル | 取得できる情報 | ||
|---|---|---|---|---|---|
| インタフェース名 | オペレーション名 | オプション | |||
| 1 | 0x8490 | A | メソッドキャンセル対象のアプリケーションのルートアプリケーション情報 | − | − |
| 2 | 0x8C41 | A | トランザクションタイムアウト，J2EEアプリケーション強制停止，またはメソッドキャンセルされたコネクションのルートアプリケーション情報 | − | SQL文 |
| 3 | 0x8491 | A | − | − | 入り口時刻 |
（凡例） A：標準 −：該当なし
