ここでは,Webコンテナのトレース取得ポイントと,取得できるトレース情報について説明します。なお,Webコンテナでは,リクエスト処理のトレースとセッショントレースが出力されます。ここでは,リクエスト処理のトレースについて説明します。また,インプロセスHTTPサーバを使用したときのトレースポイントと取得できるトレース情報についても説明します。
イベントID,トレース取得ポイント,およびPRFトレース取得レベルについて,次の表に示します。
表A-7 Webコンテナでのトレース取得ポイントの詳細(リクエスト処理のトレース)
イベントID | 図中の番号※ | トレース取得ポイント | レベル | |
---|---|---|---|---|
0x8200 | 1 | リクエスト取得・リクエストヘッダ解析完了 | Webサーバ経由の場合 | A |
0x8201 | 簡易Webサーバ経由の場合 | A | ||
0x8202 | 3 | サーブレット/JSPの呼び出し | A | |
0x8203 | 2 | フィルタ呼び出し | B | |
0x8206 | 4 | RequestDispatcher経由のサーブレット/JSP呼び出し | B | |
0x8207 | 3 | 静的コンテンツの呼び出し | B | |
0x8300 | 8 | リクエスト処理完了 | Webサーバ経由の場合 | A |
0x8301 | 簡易Webサーバ経由の場合 | A | ||
0x8302 | 6 | サーブレット/JSPの処理完了 | A | |
0x8303 | 7 | フィルタ処理完了 | B | |
0x8306 | 5 | RequestDispatcher経由のサーブレット/JSP処理完了 | B | |
0x8307 | 6 | 静的コンテンツの処理完了 | B |
(凡例) A:標準 B:詳細
Webコンテナでのトレース取得ポイントを次の図に示します。

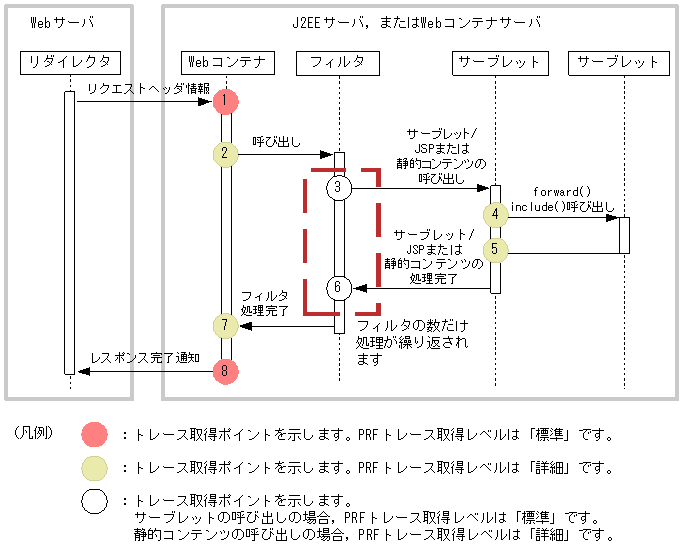

図A-9 Webコンテナのトレース取得ポイント(リクエスト処理のトレース)
Webコンテナで取得できるトレース情報を次の表に示します。
表A-8 Webコンテナで取得できるトレース情報(リクエスト処理のトレース)
図中の番号※1 | イベントID | レベル | 取得できる情報 | ||
---|---|---|---|---|---|
インタフェース名 | オペレーション名 | オプション | |||
1 | 0x8200 | A | HTTPメソッド | URI | − |
0x8201 | A | HTTPメソッド | URI | − | |
2 | 0x8203 | B | クラス名 | − | − |
3 | 0x8202 | A | クラス名またはJSP名 | − | − |
0x8207 | B | − | − | − | |
4 | 0x8206 | B | クラス名 | ディスパッチのタイプ | − |
5 | 0x8306 | B | クラス名 | ディスパッチのタイプ | ※2 |
6 | 0x8302 | A | クラス名またはJSP名 | − | ※2 |
0x8307 | B | − | − | ※2 | |
7 | 0x8303 | B | クラス名 | − | ※2 |
8 | 0x8300 | A | HTTPメソッド | URI | ※3 |
0x8301 | A | HTTPメソッド | URI | ※3 |
(凡例) A:標準 B:詳細 −:該当なし
インプロセスHTTPサーバを使用した場合のイベントID,トレース取得ポイント,およびPRFトレース取得レベルについて,次の表に示します。
表A-9 インプロセスHTTPサーバでのトレース取得ポイントの詳細
イベントID | 図中の番号※ | トレース取得ポイント | レベル |
---|---|---|---|
0x8202 | 5 | サーブレット/JSP呼び出し | A |
0x8203 | 4 | フィルタ呼び出し | B |
0x8206 | 6 | RequestDispatcher経由のサーブレット/JSP呼び出し | B |
0x8207 | 5 | 静的コンテンツの呼び出し | B |
0x8211 | 3 | リクエスト取得時,リクエストヘッダ解析完了時 | A |
0x8212 | 1 | Webクライアントからのデータ読み込み開始時 | B |
0x8213 | 8 | Webクライアントへのデータ書き込み開始時 | B |
0x8302 | 10 | サーブレット/JSP処理完了 | A |
0x8303 | 11 | フィルタ処理完了 | B |
0x8306 | 7 | RequestDispatcher経由のサーブレット/JSP処理完了 | B |
0x8307 | 10 | 静的コンテンツの処理完了 | B |
0x8311 | 12 | リクエスト処理完了時 | A |
0x8312 | 2 | Webクライアントからのデータ読み込み完了時 | B |
0x8313 | 9 | Webクライアントへのデータ書き込み完了時 | B |
(凡例) A:標準 B:詳細
インプロセスHTTPサーバを使用した場合のトレース取得ポイントを次の図に示します。

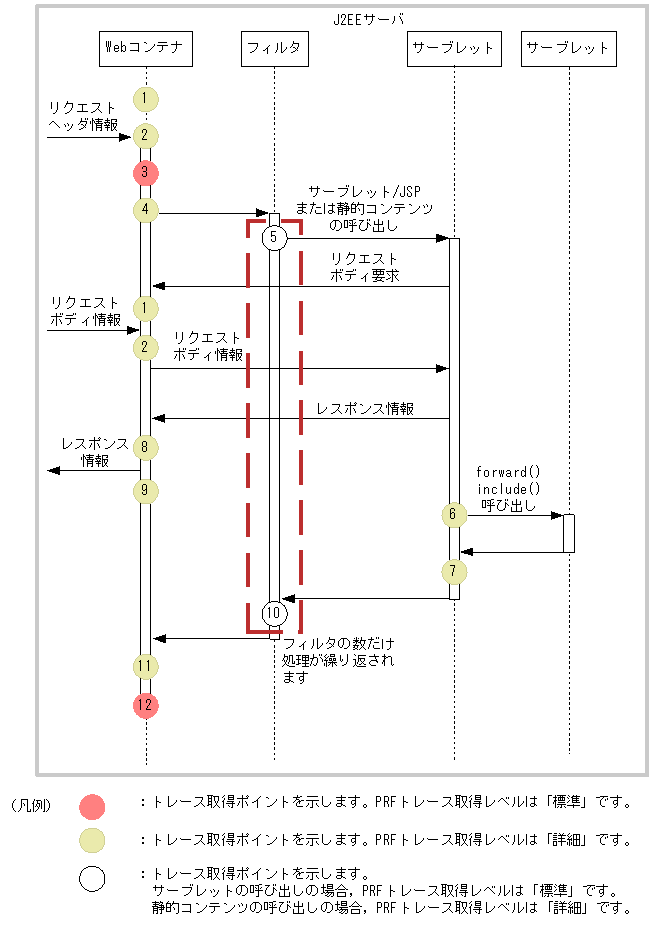

図A-10 インプロセスHTTPサーバのトレース取得ポイント
なお,1および2のポイントはリクエスト情報をクライアントから複数回受信することがあるため,トレース情報も複数回出力されることがあります。
8および9のポイントはレスポンス情報が複数回クライアントに送信されることがあるため,トレース情報も複数回出力されることがあります。
フィルタからリクエストボディ情報の要求や,レスポンスの送信を行なった場合も,1および2または8および9のトレースは出力されます。
インプロセスHTTPサーバで取得できるトレース情報を次の表に示します。
表A-10 インプロセスHTTPサーバで取得できるトレース情報(リクエスト処理のトレース)
図中の番号※1 | イベントID | レベル | 取得できる情報 | ||
---|---|---|---|---|---|
インタフェース名 | オペレーション名 | オプション | |||
1 | 0x8212 | B | 要求サイズ | − | − |
2 | 0x8312 | B | 読み込んだサイズ | − | ※2 |
3 | 0x8211 | A | HTTPメソッド | URI | − |
4 | 0x8203 | B | クラス名 | コンテキストルート名 | <セッションID文字数:セッションID:グローバルセッションID文字数:グローバルセッションID> |
5 | 0x8202 | A | クラス名またはJSPファイル名 | − | − |
0x8207 | B | − | − | ※2 | |
6 | 0x8206 | B | クラス名 | ディスパッチのタイプ コンテキストルート名 |
<セッションID文字数:セッションID:グローバルセッションID文字数:グローバルセッションID> |
7 | 0x8306 | B | クラス名 | ディスパッチのタイプ コンテキストルート名 |
※3 |
8 | 0x8213 | B | 書き込みサイズ | − | − |
9 | 0x8313 | B | 書き込んだサイズ | − | ※2 |
10 | 0x8302 | A | クラス名またはJSPファイル名 | − | ※3 |
0x8307 | B | − | − | ※2 | |
11 | 0x8303 | B | クラス名 | コンテキストルート名 | ※3 |
12 | 0x8311 | A | HTTPメソッド | URI | 入り口時刻ステータスコード |
(凡例) A:標準 B:詳細 −:該当なし
