ここでは，OTSのトレース取得ポイントと，取得できるトレース情報について説明します。

●トレース取得ポイントとPRFトレース取得レベル

イベントID，トレース取得ポイント，およびPRFトレース取得レベルについて，次の表に示します。

表A-58　OTSでのトレース取得ポイントの詳細

イベントID	図中の番号※	トレース取得ポイント	レベル
0x9400	1	トランザクション生成直後	A
0x9401	2	トランザクションの状態がMarkedRollbackへ遷移した直後	A
0x9402	3	トランザクションの状態がRollingBackへ遷移した直後	A
0x9403	12	トランザクション決着直後	A
0x9404	4	javax.transaction.xa.XAResourceへの決着処理直前	B
0x9405	5	javax.transaction.xa.XAResourceへの決着処理直後	B
0x9406	6	サブオーディネートトランザクションへの決着処理直前	B
0x9407	9	サブオーディネートトランザクションへの決着処理直後	B
0x9408	7	スペリアトランザクションからの決着処理要求受信直後	B
0x9409	8	スペリアトランザクションからの決着処理要求返信直前	B
0x9410	13	javax.transaction.xa.XAResourceオブジェクト取得処理直前	B
0x9411	14	javax.transaction.xa.XAResourceオブジェクト取得処理直後	B
0x9412	10	ステータスファイルへの書き込み・読み込み直前	B
0x9413	11	ステータスファイルへの書き込み・読み込み直後	B

（凡例）　　A：標準　　B：詳細

注※

図A-36〜A-40中の番号と対応しています。

OTSでのトレース取得ポイントを次の図に示します。

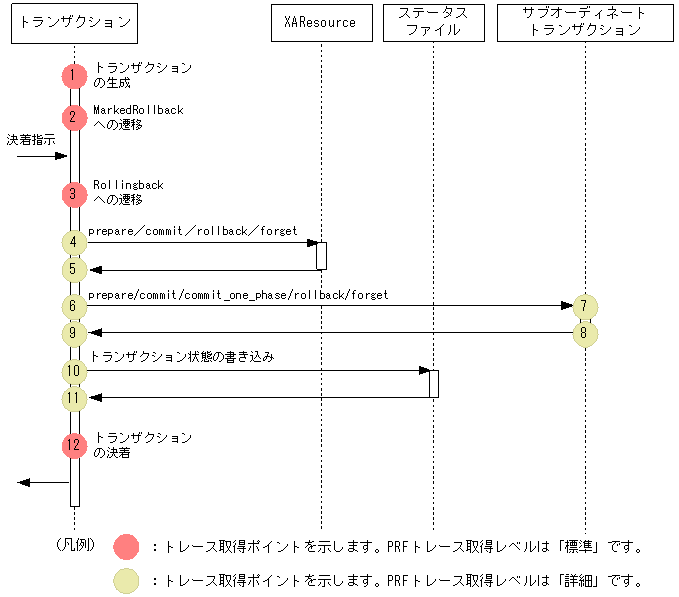

図A-36　トランザクション生成から決着までのトレース取得ポイント

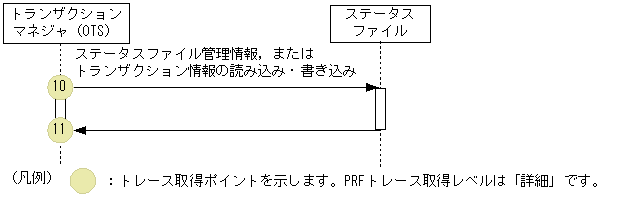

図A-37　インプロセスOTS初期化時のステータスファイルへの読み込み・書き込みに関連するトレース取得ポイント

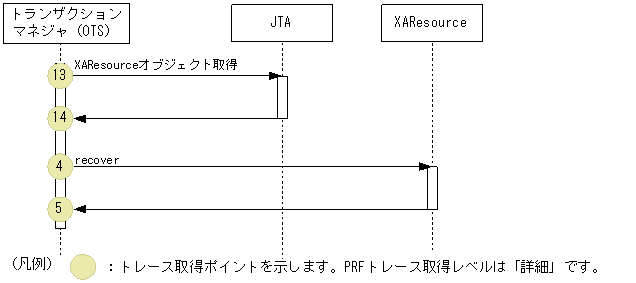

図A-38　javax.transaction.xa.Xidの回復処理でのトレース取得ポイント

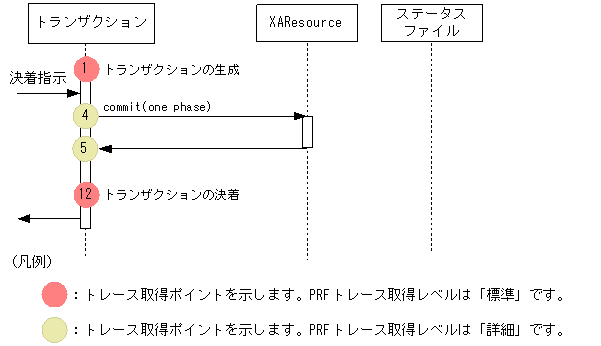

図A-39　典型的な1フェーズコミットモデルでのトレース取得ポイント

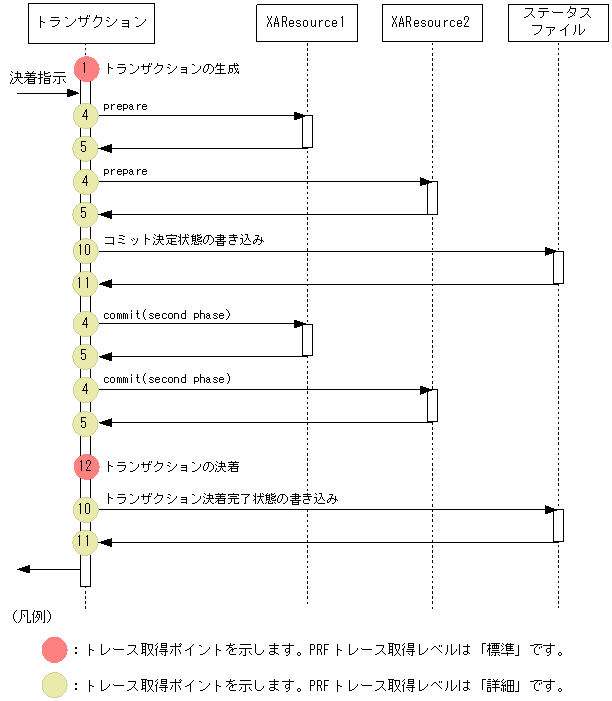

図A-40　典型的な2フェーズコミットモデルでのトレース取得ポイント

●取得できるトレース情報

OTSで取得できるトレース情報を次の表に示します。なお，次の表の中で，一つの項目に複数の情報が個条書きで記載してある場合は，そのどれかが出力されることを意味します。

表A-59　OTSで取得できるトレース情報

図中の番号※1	イベントID	レベル	取得できる情報
			インタフェース名	オペレーション名	オプション
1	0x9400	A	global transaction	| created トランザクション開始指示を受け，生成されました。 | recreated 別ノードからトランザクション処理への参加指示を受け，生成されました。 | recovered ステータスファイルから回復されました。 | recovered(orphan) javax.transaction.xa.XAResourceからXidが回復されましたが，これに対応するトランザクションが存在しないため，トランザクションが新たに生成されました。	<グローバルトランザクションID>
2	0x9401	A	global transaction	| marked rollback(<遷移した理由>※2)	<グローバルトランザクションID>
3	0x9402	A	global transaction	| rolling back(<遷移した理由>※3)	<グローバルトランザクションID>
12	0x9403	A	global transaction	| committed コミットしました。 | rolled back ロールバックしました。 | heuristic commit 強制コミットしました。 | heuristic rollback 強制ロールバックしました。 | heuristic mixed 部分的にコミットおよびロールバックされました。 | heuristic hazard コミットしたかロールバックしたか不明です。 | unknown コミットしたかロールバックしたか不明です。 | invalid status 上記以外の状態で決着しました。	<グローバルトランザクションID>
4	0x9404	B	<XAResource識別子> なし	> prepare prepareを発行します。 > commit(second phase) 2相目のcommitを発行します。 > commit(one phase) 1相目のcommitを発行します。 > rollback rollbackを発行します。 > forget forgetを発行します。 > recover recoverを発行します。	<グローバルトランザクションID> なし
5	0x9405	B	<XAResource識別子> なし	正常リターンの場合 < prepare < commit(second phase) < commit(one phase) < rollback < forget < recover 異常リターンの場合（想定外の値がリターンされた場合，または例外が発生した場合） <!prepare <!commit(second phase) <!commit(one phase) <!rollback <!forget <!recover	<グローバルトランザクションID>:<結果>※4 なし
6	0x9406	B	resource	> prepare prepareを発行します。 > commit(second phase) 2相目のcommitを発行します。 > commit(one phase) 1相目のcommitを発行します。 > rollback rollbackを発行します。 > forget forgetを発行します。	<グローバルトランザクションID>
9	0x9407	B	resource	正常リターンの場合 < prepare < commit(second phase) < commit(one phase) < rollback < forget 異常リターンの場合（想定外の値がリターンされた場合，または例外が発生した場合） <!prepare <!commit(second phase) <!commit(one phase) <!rollback <!forget	<グローバルトランザクションID> <グローバルトランザクションID>:<結果>※5
7	0x9408	B	subordinate transaction	> prepare prepare指示が入ってきました。 > commit(second phase) 2相目のcommit指示が入ってきました。 > commit(one phase) 1相目のcommit指示が入ってきました。 > rollback rollback指示が入ってきました。 > forget forget指示が入ってきました。	<グローバルトランザクションID>
8	0x9409	B	subordinate transaction	正常リターンの場合 < prepare < commit(second phase) < commit(one phase) < rollback < forget 異常リターンの場合（想定外の値がリターンされた場合，または例外が発生した場合） <!prepare <!commit(second phase) <!commit(one phase) <!rollback <!forget	<グローバルトランザクションID> <グローバルトランザクションID>:<結果>※6
13	0x9410	B	なし <XAResource識別子>	> get xaresource	なし <グローバルトランザクションID>
14	0x9411	B	なし <XAResource識別子>	正常リターンの場合 < get xaresource 異常リターン場合（想定外の値がリターンされた場合，または例外が発生した場合） <!get xaresource	なし <結果>※7 <グローバルトランザクションID> <グローバルトランザクションID>:<結果>※7
10	0x9412	B	<ステータスファイル名> <ステータスファイル名>:<エントリ番号>※8	> write(<書き込む内容>※9) > read(<読み込む内容>※10)	なし <グローバルトランザクションID>
11	0x9413	B	<ステータスファイル名> <ステータスファイル名>:<エントリ番号>※8	正常リターンの場合 < write < read 異常リターン（想定外の値がリターンされた場合，または例外が発生した場合） <!write <!read	なし <結果>※11 <グローバルトランザクションID> <グローバルトランザクションID>:<結果>※11

（凡例）　　A：標準　B：詳細

注※1

図A-36〜A-40中の番号と対応しています。

注※2

遷移した理由として，次のどれかが出力されます。

• operation
  インプロセスOTS外部から指示されました。

• server call
  別ノードにあるサーバへの呼び出しに失敗しました。

• superior
  別ノードからトランザクション処理への参加指示を受けましたが，すでにそのトランザクションがMarkedRollback状態でした。

• sync before
  決着処理中のJTAへのコールバック処理に失敗しました。


注※3

遷移した理由として，次のどれかが出力されます。

• operation
  インプロセスOTS外部から指示されました。

• timeout
  グローバルトランザクションタイムアウトが発生しました。

• superior
  スペリアトランザクションから指示されました。

• forgotten
  サブオーディネートトランザクション，またはjavax.transaction.xa.XAResourceに対して決着指示を出すトランザクションが存在しないと判断しました。

• end
  javax.transaction.xa.XAResourceに対するendに失敗しました。

• prepare
  javax.transaction.xa.XAResourceに対するprepareに失敗しました。

• write prepared
  ステータスファイルへのprepared書き込みに失敗しました。

• write committing
  ステータスファイルへのcommitting書き込みに失敗しました。


注※4

prepare，commit，rollbackまたはforgetの場合，結果として次のどれかが出力されます。

• リターン値
• XAExceptionのエラーコード
• 例外(=XAException以外の例外)のtoString()

recoverの場合，結果として次のどれかが出力されます。

• 回復されたXidの個数
• null（Xid配列自体がnullの場合）
• XAExceptionのエラーコード
• 例外(=XAException以外の例外)のtoString()

注※5

prepareの場合，結果として次のどちらかが出力されます。

• リターンされた値
• 例外のtoString()

prepare以外の場合，結果として例外のtoString()が出力されます。

注※6

prepareの場合，結果として次のどちらかが出力されます。

• リターンする値
• 例外のtoString()

prepare以外の場合，結果として例外のtoString()が出力されます。

注※7

結果として次のどちらかが出力されます。

• 例外のtoString()
• null（リターン値がnullの場合）

注※8

内部情報です。

注※9

書き込み内容として，次のどれかが出力されます。

• management info
  ステータスファイル管理情報

• status file body
  ステータスファイル本体

• prepared
  プリペア完了状態

• committing
  コミット決定状態

• heuristic commit
  強制コミットされた状態

• heuristic rollback
  強制ロールバックされた状態

• heuristic mixed
  部分的にコミットおよびロールバックされた状態

• heuristic hazard
  コミットしたかロールバックしたか不明な状態

• forgotten
  トランザクション決着完了状態


注※10

読み込む内容として，次のどちらかが出力されます。

• management info
  ステータスファイル管理情報

• status file body
  ステータスファイル本体


注※11

結果として，次のどれかが出力されます。

• 書き込みサイズ（単位：バイト）
• 読み込みサイズ（単位：バイト）
• 例外のtoString()
