Hitachi Dynamic Link Manager ユーザーズガイド(Solaris用)
HDLM管理対象デバイスをHDLMの管理対象外にする手順を次に示します。

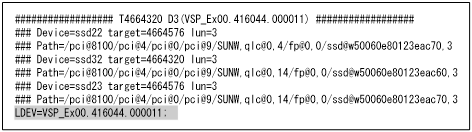

図4-8 /opt/DynamicLinkManager/config/dlmfdrv.unconfファイル(編集前)
図4-9 /opt/DynamicLinkManager/config/dlmfdrv.unconfファイル(編集後)
網掛けの部分が編集個所です。# /opt/DynamicLinkManager/bin/dlmsetconf -u

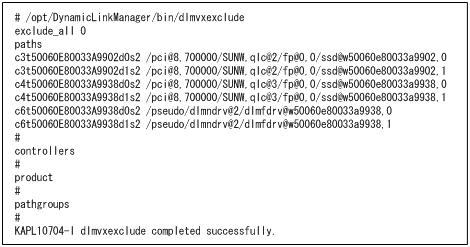

図4-10 VxVM設定ファイル作成支援ユティリティ(dlmvxexclude)の出力結果

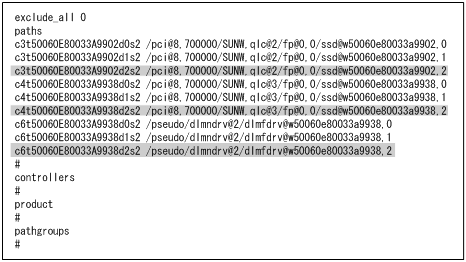

図4-11 /etc/vx/vxvm.excludeファイルの記述
網掛けの部分が,VxVMの無効化を解除するHDLMの管理対象外デバイスです。# /usr/cluster/bin/cluster shutdown -g0 -y
Unable to open '/dev/rdsk/c5t50060E80033A9902d2s2'
# /opt/DynamicLinkManager/bin/dlnkmgr view -sys HDLM Version : x.x.x-xx Service Pack Version : Load Balance : on(extended lio) Support Cluster : Elog Level : 3 Elog File Size (KB) : 9900 Number Of Elog Files : 2 Trace Level : 0 Trace File Size(KB) : 1000 Number Of Trace Files : 4 Path Health Checking : on(30) Auto Failback : off Intermittent Error Monitor : off Dynamic I/O Path Control : off(10) HDLM Manager Ver WakeupTime Alive x.x.x-xx yyyy/mm/dd hh:mm:ss HDLM Alert Driver Ver WakeupTime ElogMem Size Alive x.x.x-xx yyyy/mm/dd hh:mm:ss 4096 HDLM Driver Ver WakeupTime Alive x.x.x-xx yyyy/mm/dd hh:mm:ss License Type Expiration Permanent - KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd hh:mm:ss #
# /usr/cluster/bin/cldevice clear
# /usr/cluster/bin/cldevice refresh
Unable to open '/dev/rdsk/c5t50060E80033A9902d2s2'
# /usr/cluster/bin/scdidadm -ui
# /usr/cluster/bin/cldevice populate
# /usr/cluster/bin/cldevice list -vQuorumデバイスを設定します。
# /usr/cluster/bin/clquorum add d42つのノードで構成されている場合,クラスタのインストールモードを解除するため,次に示すコマンドを実行します。
# /usr/cluster/bin/clquorum reset
HDLM管理対象外デバイスを管理対象にする場合,ノードの再起動が必要なときの手順を次に示します。
# /usr/cluster/lib/sc/scsi -c inkeys -d HDLMの管理対象にするLUのスライス2の論理デバイスファイル名コマンドの実行例を次に示します。
# /usr/cluster/lib/sc/scsi -c inkeys -d /dev/rdsk/c2t50060E80123EAC60d0s2keyが表示された場合には,手順5以降を行ってください。Quorumデバイスやディスクデバイスグループの設定を解除しても,ディスク予約で使用するkeyが登録されたままとなるため,非クラスタモードでのノードの再起動とkeyの登録の解除が必要になります。
# /usr/cluster/bin/cluster shutdown -g0 -y
# /usr/cluster/lib/sc/scsi -c scrub -d HDLMの管理対象にするLUのスライス2の論理デバイスファイル名コマンドの実行例を次に示します。
# /usr/cluster/lib/sc/scsi -c scrub -d /dev/rdsk/c2t50060E80123EAC60d0s2

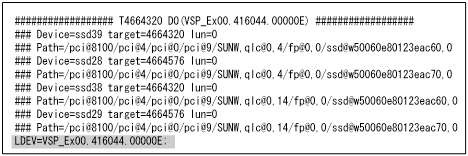

図4-14 /opt/DynamicLinkManager/config/dlmfdrv.unconfファイル(編集前)

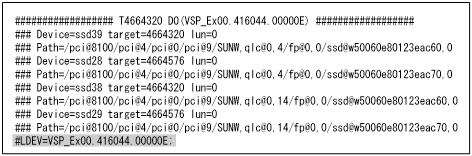

図4-15 /opt/DynamicLinkManager/config/dlmfdrv.unconfファイル(編集後)
網掛けの部分が編集個所です。# /opt/DynamicLinkManager/bin/dlmsetconf -u
# shutdown -g0 -y -i0クラスタモードでノードを起動している場合には,任意の1ノードで次に示すコマンドを実行してください。
# cluster shutdown -g0 -y
Could not read symbolic link for: /dev/rdsk/c2t50060E80123EAC60d0s2 path not loaded
# /opt/DynamicLinkManager/bin/dlnkmgr view -sys HDLM Version : x.x.x-xx Service Pack Version : Load Balance : on(extended lio) Support Cluster : Elog Level : 3 Elog File Size (KB) : 9900 Number Of Elog Files : 2 Trace Level : 0 Trace File Size(KB) : 1000 Number Of Trace Files : 4 Path Health Checking : on(30) Auto Failback : off Intermittent Error Monitor : off Dynamic I/O Path Control : off(10) HDLM Manager Ver WakeupTime Alive x.x.x-xx yyyy/mm/dd hh:mm:ss HDLM Alert Driver Ver WakeupTime ElogMem Size Alive x.x.x-xx yyyy/mm/dd hh:mm:ss 4096 HDLM Driver Ver WakeupTime Alive x.x.x-xx yyyy/mm/dd hh:mm:ss License Type Expiration Permanent - KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd hh:mm:ss #
# /usr/cluster/bin/cldevice clear
# /usr/cluster/bin/cldevice refresh
# /usr/cluster/bin/scdidadm -ui
# /usr/cluster/bin/cldevice populate
# /opt/DynamicLinkManager/bin/dlnkmgr view -path # /usr/cluster/bin/cldevice list -vQuorumデバイスを設定します。
# /usr/cluster/bin/clquorum add d42つのノードで構成されている場合,クラスタのインストールモードを解除するため,次に示すコマンドを実行します。
# /usr/cluster/bin/clquorum reset

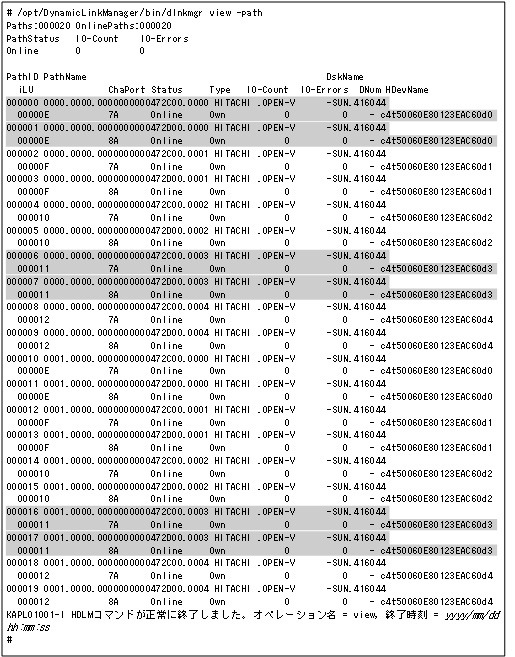

# /opt/DynamicLinkManager/bin/dlnkmgr view -pathコマンドの実行結果からHDLMデバイスの論理デバイスファイル名(HDevName)と内部LU番号(iLU)の対応を調べてください。その結果とHDLMをインストールする前の論理デバイスファイル名と内部LU番号の対応とを比較して,HDLMデバイスを使用するプログラムにHDLMデバイスを登録し直してください。
HDLM管理対象外デバイスを管理対象にする手順を次に示します。
# /usr/cluster/lib/sc/scsi -c inkeys -d HDLMの管理対象にするLUのスライス2の論理デバイスファイル名コマンドの実行例を次に示します。
# /usr/cluster/lib/sc/scsi -c inkeys -d /dev/rdsk/c2t50060E80123EAC60d0s2keyが表示された場合には,「4.5.8 LUをHDLMの管理対象または管理対象外にする(Solaris Clusterを使用している場合)」の「(2) HDLM管理対象外デバイスを管理対象にする(ノードの再起動が必要な場合)」の手順5以降の手順で,LUをHDLMの管理対象にしてください。Quorumデバイスやディスクデバイスグループの設定を解除しても,ディスク予約で使用するkeyが登録されたままとなるため,非クラスタモードでのノードの再起動とkeyの登録の解除が必要になります。
図4-17 /opt/DynamicLinkManager/config/dlmfdrv.unconfファイル(編集前)

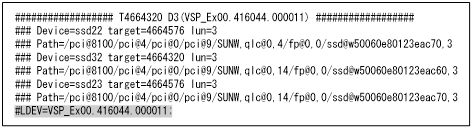

図4-18 /opt/DynamicLinkManager/config/dlmfdrv.unconfファイル(編集後)
網掛けの部分が編集個所です。# /opt/DynamicLinkManager/bin/dlmsetconf -u
# /opt/DynamicLinkManager/bin/dlmcfgmgr -a
# /usr/cluster/bin/cldevice clear
# /usr/cluster/bin/cldevice refresh
# /usr/cluster/bin/scdidadm -ui
# /usr/cluster/bin/cldevice populate
# /opt/DynamicLinkManager/bin/dlnkmgr view -path # /usr/cluster/bin/cldevice list -vQuorumデバイスを設定します。
# /usr/cluster/bin/clquorum add d42つのノードで構成されている場合,クラスタのインストールモードを解除するため,次に示すコマンドを実行します。
# /usr/cluster/bin/clquorum reset

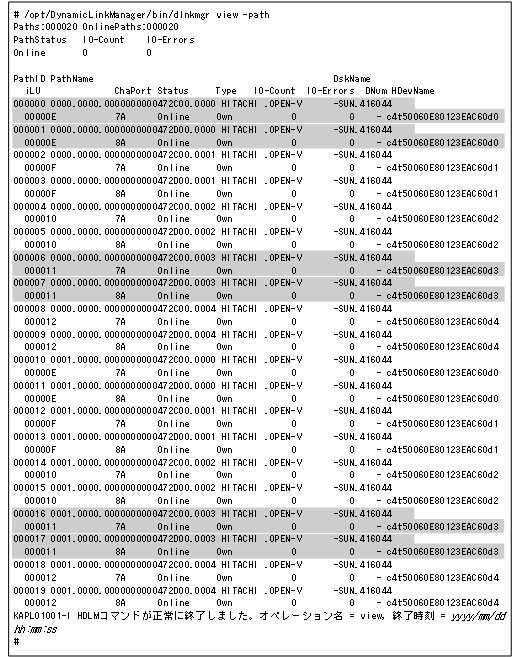

# /opt/DynamicLinkManager/bin/dlnkmgr view -pathコマンドの実行結果からHDLMデバイスの論理デバイスファイル名(HDevName)と内部LU番号(iLU)の対応を調べてください。その結果とHDLMをインストールする前の論理デバイスファイル名と内部LU番号の対応とを比較して,HDLMデバイスを使用するプログラムにHDLMデバイスを登録し直してください。
