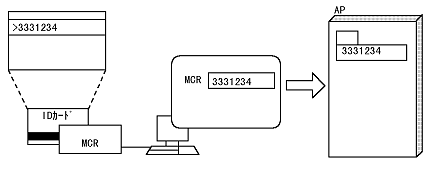

MCRからの入力に使用するカードには，最大64バイトの文字を書き込めます。この文字列の先頭に，IDコードを付けておきます。XMAP3は「＜」または「＞」をIDコードとみなします。MCRで入力されたデータは，キーボードで入力したデータと同様にAPに格納されます。ただし，このとき「＜」および「＞」は削除されます。なお，MCRを使用するときは，表示・印刷セットアップの「接続機器」タブで「使用しない」チェックを外してください。標準ではチェックされています。

フィールドや入出力テキストボックスにカード入力する場合，IDコードの有無や違いによって，XMAP3の動作が異なります。IDコードの違いによるXMAP3の動作の違いを説明します。

MCRカードデータの先頭が「＜」または「＞」でない場合，つまりIDコードがない場合には，入出力テキスト・フィールドダイアログの使用目的に「MCR」以外を指定するようにしてください。このとき，XMAP3は通常のキーボード入力と同じように動作します。MCRカードデータが「TOKYO」だとすると，カーソル位置から「TOKYO」と表示します。プッシュボタン，送信（実行）キーまたはファンクションキーを押すと，画面が確定します。

入出力テキスト・フィールドダイアログの使用目的に「MCR」を指定した場合，画面上は入力データが表示されますが，入力論理マップに返されるフィールドデータは入力操作なしのマッピング規則に従います。

MCRカードデータの先頭が「＜」の場合，入出力テキスト・フィールドダイアログの使用目的に「MCR」以外を指定するようにしてください。このとき，XMAP3は「＜」をIDコードとみなします。MCRカードデータが「<TOKYO」だとすると，XMAP3は「＜」に続くカードデータ「TOKYO」をカーソル位置から表示したあと，すぐに送信要求を発生させます。カードデータが「＜」だけの場合には，送信要求だけを発生させます。

入出力テキスト・フィールドダイアログの使用目的に「MCR」を指定した場合，画面上は入力データが表示されますが，入力論理マップに返されるフィールドデータは入力操作なしのマッピング規則に従います。

MCRカードデータの先頭が「＞」の場合，入出力テキスト・フィールドダイアログの使用目的に「MCR」を指定するようにしてください。このとき，XMAP3は「＞」をIDコードとみなします。IDコードが「＞」のカードデータが入力されると，XMAP3はまずMCR入力フィールド全体をNULLクリアし，カーソル位置を先頭に戻します。このとき，そのMCR入力フィールドはMCR入力済み状態になります。

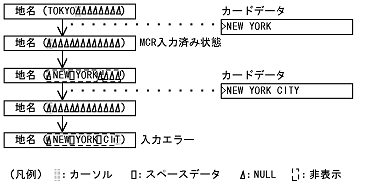

次に，XMAP3はMCR入力フィールドの2桁目からカードデータを入力し，入力後すぐに送信要求を発生させます。カードデータが「＞」だけの場合には，送信要求だけを発生させます。なお，IDコードが「＞」のカードデータを入力した場合，カーソル位置は移動しますが，カードデータの内容は画面に表示されません。MCRカードデータが「＞NEWYORK」だとすると，画面には何も表示されずにカーソル位置だけが10桁目に移動します。IDコードに続くカードデータがフィールド長を超えると，入力エラーになりますので，IDコードに続くカードデータよりも1バイト長くフィールド長を定義しておく必要があります。

入出力テキスト・フィールドダイアログの使用目的に「MCR」以外を指定した場合，入力できません。

• データ入力時，使用目的がMCRの入出力テキスト・フィールドは，半角文字を入力できるフィールドで，桁あふれチェック，非表示の表示属性となります。
  MCR入力済み状態になったMCR入出力テキスト・フィールドには，その後IDコードが「＞」のカードだけが入力できます。IDコードのないカードやIDコードが「＜」のカードで入力したり，キーボードから入力したりすると入力エラーになります。
  MCR入力済み状態は，次の場合に解除されます。

• MCR入力済み状態のフィールド，または入出力テキストボックスにカーソルが位置する場合で，フィールドキーを押したとき。
  フィールド，または入出力テキストボックス全体がNULLクリアされ，カーソルはフィールド，または入出力テキストボックス先頭に位置づけられます。

• データキーを押した場合。
• 画面表示時にMCR入力済み状態のフィールド，または入出力テキストボックスにデータが出力された場合。
• 画面表示時にMCR入力済み状態のフィールド，または入出力テキストボックスがNULLクリアされた場合。

IDコードの違いによるXMAP3の動作の違いを次の表に示します。

論理マップに返される項目データ，およびイベント通知コードの詳細については，「5.3.15　MCR入力のマッピング規則」，および「5.3.4　イベント通知コード」を参照してください。

表2-15　IDコードの違いによるXMAP3の動作の違い（使用目的がMCRの場合）

IDコード	＜	＞	なし
文字JIS	(3C)16	(3E)16	−
フィールドおよびテキストボックスへの入力※1	IDコードに続くカードデータ（IDコードを除く）を文字キーと同様にカーソル位置から入力する。	IDコードに続くカードデータ（IDコードを除く）をカーソルが位置するフィールド先頭の次の桁から入力する※2。	カードデータの先頭から文字キーと同様にカーソル位置から入力する。
画面への表示	表示する。	表示しない。	表示する。
送信要求の発生のタイミング	カードを読み込ませた直後。	カードを読み込ませた直後。	画面を確定させるキー（実行キー，ファンクションキーなど）を押したあと。
論理マップに返る項目データ	入力操作なしとなり，カードデータは返らない。	カードデータが返る。	入力操作なしとなり，カードデータは返らない。

（凡例）

−：該当しない。

注※1

入力禁止のフィールド，およびテキストボックスには入力できません。

注※2

IDコードに続くカードデータがフィールド長を超えると入力エラー（桁あふれ）になります。この場合，自動送信しないため，論理マップにカードデータは返りません。

表2-16　IDコードの違いによるXMAP3の動作の違い（使用目的がMCR以外の場合）

IDコード	＜	＞	なし
文字JIS	(3C)16	(3E)16	−
フィールドおよびテキストボックスへの入力※	IDコードに続くカードデータ（IDコードを除く）を文字キーと同様にカーソル位置から入力する。	入力できない （ブザーが鳴る）。	カードデータの先頭から文字キーと同様にカーソル位置から入力する。
画面への表示	表示する。	表示しない。	表示する。
送信要求の発生のタイミング	カードを読み込ませた直後。	画面を確定させるキー（実行キー，ファンクションキーなど）を押したあと。	画面を確定させるキー（実行キー，ファンクションキーなど）を押したあと。
論理マップに返る項目データ	カードデータが返る。	入力操作なしとなり，カードデータは返らない。	カードデータが返る。

（凡例）

−：該当しない。

注※

入力禁止のフィールド，およびテキストボックスには入力できません。
