日立拡張プリンタマネージャは，Windows NT，Windows 2000，Windows XP，およびWindows Server 2003上でプリンタへの帳票印刷での障害発生時の回復操作（エラーリカバリ）を支援します。XMAP3と日立拡張プリンタマネージャとの連携は，一般に，クライアントサーバ型のシステムでサーバから帳票印刷する場合に利用します。

システム構成例を次に示します。

例えば，サーバで多量のページを一括して連続印刷するAPを実行する場合，Windows NTのプリントマネージャを使った印刷では，印刷途中のプリンタ障害に対する回復操作後は，先頭ページから出力し直すことになり，むだな印刷が発生します。これを，日立拡張プリンタマネージャと連携して帳票印刷を実行することで，プリンタ障害発生後の回復操作として，印刷済みページ以降の途中ページから出し直すことができるようになります。

注意

XMAP3で印刷するときの印刷モードは，PDLスルーモードを選択し，かつ，プリンタのスプールデータの形式は必ず「RAW」にしてください。なお，印刷モードを「GDI」にして帳票印刷での障害発生時のリカバリ操作をしたい場合には，日立拡張プリンタマネージャは利用できませんので，JP1/NPSの回復操作機能を利用してください。このときに使用するプリンタのスプールデータの形式は，必ず「EMF」にしてください。

FAXコネクションと連携して，XMAP3で作成した帳票印刷APから帳票をFAXへ出力できます。FAXコネクションは，FAXC/SPOOLやFAXCなどの複数のプログラムプロダクトから構成されています。XMAP3からのFAX出力では，FAXC/SPOOLを使用します。

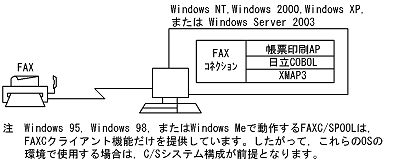

システム構成例を次に示します。

実行時に対話形態でFAXの宛先を指定するようなFAX通信プログラムを使った印刷とは異なり，バッチ形態で帳票印刷APを実行できます。また，APから，出力先のFAXの宛先情報をファイル設定することによって，動的に宛先を変えることができます。

なお，FAXコネクションのクライアントサーバ機能を利用すれば，FAXコネクションのクライアントPCでのAP実行によって，FAXコネクションのサーバPCからFAX出力することもできます。APを実行するPCとは別のPCにFAX通信設備（モデム接続）があるネットワークシステム形態で，FAX通信設備を各PCで共用したい場合に利用できます。

使用するOSによって，前提となるプログラムプロダクトが異なります。前提プログラムプロダクトについては，「7.4.1　FAXコネクションと連携したFAX出力」を参照してください。

PC（Windows NT，Windows 2000，Windows XP，Windows Server 2003，またはWindows Server 2003 x64^※）で動作するJP1を利用しバッチジョブで業務を運用するシステムの場合，XMAP3で作成した帳票印刷APをバッチジョブとして実行できます。また，JP1のネットワーク印刷機能によって，ネットワーク上のプリンタに帳票を配布できます。ただし，JP1運用管理の下では，XMAP3の画面表示APをバッチジョブとして実行することはできません。

システム構成例を次に示します。

XMAP3との連携では，次に示すJP1の機能を利用できます。なお，印刷先プリンタの切り替え機能，およびジョブの印刷完了通知機能を使用する場合には，JP1のバージョン05-10以降が前提となります。

注※

Windows Server 2003 x64ではJP1のネットワーク印刷機能は使用できません。

• JP1バッチジョブ運用支援
  サーバ機能のJP1/NBQSと，クライアント機能のJP1/NBQS/Cで構成され，JP1運用環境を利用した帳票印刷ジョブ（AP）のサブミットによるジョブ実行を支援します。また，ジョブの環境変数（XMAP3_PRINTER）の指定によって，XMAP3の印刷先プリンタを切り替えられます。
  なお，JP1/NBQSでのクライアントサーバ機能を利用すれば，クライアントPCからジョブの実行指示をすることもできます。

• JP1ネットワーク印刷機能
  サーバ機能のJP1/NPSと，クライアント機能のJP1/NPS/Cで構成され，帳票出力の運用（ネットワークプリンタへの配布，ジョブサブミット元への印刷完了の通知）を管理します。
  なお，JP1/NBQSと連携してJP1/NPSのクライアントサーバ機能を利用すれば，クライアントPCから実行指示したジョブの印刷完了通知を，クライアントPCで受け取ることもできます。


  注意

  XMAP3で印刷するときの印刷モードは，GDIモードを選択し，かつ，プリンタのスプールデータの形式は必ず「EMF」にしてください。なお，印刷モードを「PDLスルー」にして帳票印刷での障害発生時のリカバリ操作をしたい場合には，JP1/NPSは利用できませんので，日立拡張プリンタマネージャを利用してください。このときに使用するプリンタのスプールデータの形式は，必ず「RAW」にしてください。

日立ビジネスユティリティは，ユーザがメニュー表示したい画面をGUIベースで作成できるメニュー機能をサポートしています。ユーザはメニュー機能を使用し，起動したいプログラム名，バッチファイルをメニュー画面中にプッシュボタンやアイコンで登録できます。メニュー作成後，プッシュボタンやアイコンを選択すると，登録されているプログラムやバッチファイルが起動します。

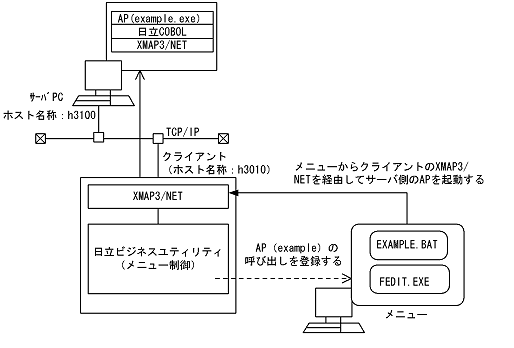

XMAP3/NETでは，ビジネスユティリティのメニュー機能に対して，XMAP3/NETのサービス起動コマンドおよびサービス監視コマンドを提供します。このコマンドで，メニュー機能からXMAP3/NETの連携ができます。連携の概要を次の図に示します。

使用するコマンドや連携の設定に関しては「5.6.4　日立ビジネスユティリティのメニュー機能との連携」を参照してください。

図1-7　XMAP3/NETと日立ビジネスユティリティの連携の概要

HOPSS3/AS 日立電子帳票システムは，帳票を電子化して管理することで，参照・検索などの業務を自動化し，帳票運用をトータルにサポートします。

XMAP3でPDFファイルに出力した帳票はHOPSS3/AS 日立電子帳票システムで利用できます。このため，HOPSS3/AS 日立電子帳票システムと連携した電子帳票システムを構築できます。

また，PDFファイルに出力する帳票に外字データが含まれる場合，XMAP3は外字データにユーザ定義文字情報を付加します。このため，HOPSS3/AS 日立電子帳票システムで外字データを検索することもできます。

HOPSS3/AS 日立電子帳票システムとの連携の概要を次の図に示します。

図1-8　XMAP3とHOPSS3/AS 日立電子帳票システムとの連携の概要
