3.2.2　JP1イベントのフィルタリング

JP1/IMおよびJP1/Baseでは，フィルタリングによって，必要なJP1イベントを選択して処理を行っています。例えば，管理が必要なJP1イベントだけをマネージャーホストに転送したり，ビューアーで表示するJP1イベントを選択するなどを行います。

JP1/IM，JP1/Baseでは次の図に示す5種類のフィルターを提供しています。これらを組み合わせることで，必要なJP1イベントを選択して処理できます。

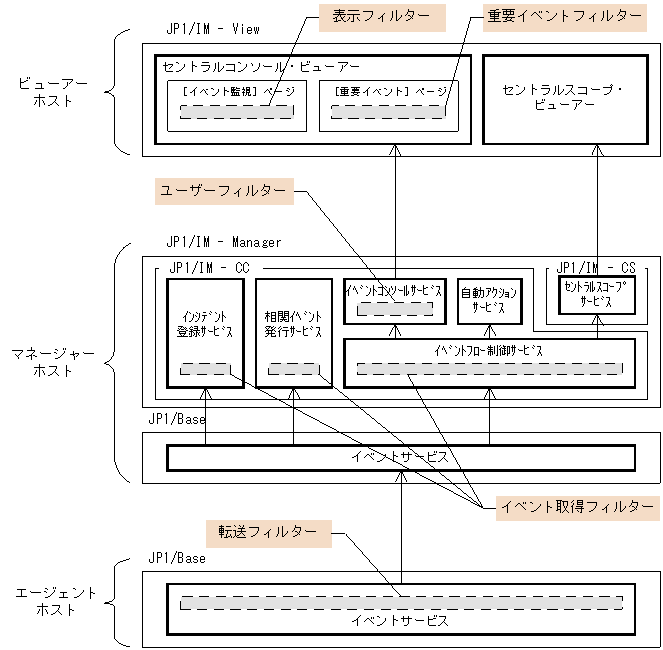

図3-7　JP1/IM，JP1/Baseで提供するフィルター

[図データ]

各フィルターについて，JP1イベント発行元から適用されるフィルターの順に説明します。

＜この項の構成＞
(1)　転送フィルター
(2)　イベント取得フィルター
(3)　ユーザーフィルター
(4)　重要イベントフィルター
(5)　表示フィルター
(6)　フィルターの条件定義

(1)　転送フィルター

転送フィルターは，JP1/Baseが別ホストに転送するJP1イベントを選択するためのフィルターです。このフィルターは，エージェントホストのJP1/Baseごとに一つだけ設定できます。

JP1/IMでは，各エージェントホストで発生したJP1イベントを，マネージャーホストに転送することで，各ホスト内で発生した事象を集中監視しています。このとき，転送するJP1イベントは，上位のマネージャーホストで管理が必要なものを選択して転送します。転送する対象のJP1イベントは，転送フィルターによって指定します。また，マネージャーホストの負荷を抑えたい場合や，ネットワークの伝送容量が少ない場合など，転送するJP1イベントの量を減らすときの調整に使う場合もあります。

転送フィルターは，各JP1/Baseにあります。転送設定ファイルは，各ホストで編集するか，またはマネージャーホストから転送設定情報を一括配布することで設定します。

(2)　イベント取得フィルター

イベント取得フィルターは，JP1/IM - Manager（のイベントフロー制御サービス）がJP1/Baseから取得するJP1イベントを選択するためのフィルターです。このフィルターは，マネージャーホストごとに複数設定できます。ただし，適用できるのは一つだけです。

イベント取得フィルターを使って，JP1/IM - Managerで取得する必要があるJP1イベントを選択します。JP1/IM - Managerで取得する必要があるJP1イベントとは，次のものを指します。

例えば，JP1/IMのマネージャーホストで，正常イベントを大量に発行する製品を運用する場合（JP1/AJS2がジョブ正常実行のイベントを発行する場合など），システムの運用監視に必要なJP1イベントが埋もれてしまうおそれがあります。このような場合に，正常イベントを取得しないように選択するのが，イベント取得フィルターです。

イベント取得フィルターは，JP1/IM - Managerにあり，JP1/IM - Viewから設定できます。イベント取得フィルターは，JP1イベントの監視や自動アクション，監視オブジェクトの状態監視など，JP1/IMの機能すべてに影響を与えるフィルターです。

（備考）
  • JP1/SES形式のイベントをJP1/IM - Viewに表示したい場合は，イベント取得フィルターの設定でJP1/SESイベントを取得するように変更する必要があります。デフォルト設定では表示しません。
  • 旧バージョンでイベント取得フィルター（互換用）を使用していた場合，フィルターの位置・動作が異なります。詳細については，次を参照してください。
    参照先：「7.2.1（2）バージョン7のJP1/IM - Central Consoleからのバージョンアップについて」
    参照先：「7.2.4（2）バージョン6のJP1/IMからのバージョンアップについて」
  • イベント取得フィルターは，次のサービスにも適用されます。
    ・相関イベント発行サービス
    ・インシデント登録サービス
    上記二つのサービスは，デフォルトで起動しない設定となっていますが，起動するとイベントフロー制御サービスに適用されているフィルター内容が，そのまま適用されます。
    なお，イベント取得フィルター（互換用）を使用していた場合，上記二つのサービスはフィルターなしの状態で動作します。
    相関イベント発行サービスについては「3.2.3　相関イベントの発行」を参照してください。
    インシデント登録サービスの機能概要については「4.1　JP1/IM - Incident Masterとの連携」を，機能詳細についてはマニュアル「JP1/Integrated Management - Incident Master」を参照してください。

複数のイベント取得フィルターの設定について
イベント取得フィルターは，複数設定できます。
例えば，営業時間用と夜間用など，時間帯によって取得対象ホストやJP1イベントを変更したい場合に，営業時間用と夜間用のイベント取得フィルターを設定して切り替える運用ができます。

　

注意
イベント取得フィルターを切り替えた場合，JP1/IM - Managerは，イベント取得フィルター条件の変更を通知するJP1イベント（イベントID：00003F13，00003F14，00003F20）を発行します。これらのJP1イベントのメッセージには，「切り替え後のフィルター名」「切り替え前にJP1/IM - Managerが最後に受信したイベントの到着時刻とイベントDB内通し番号」が記載されます。
JP1イベント（イベントID：00003F13，00003F14，00003F20）は，メッセージに記載された到着時刻およびイベントDB内通し番号に該当するイベントの次にJP1/IM - Managerが受信したイベントから，切り替えたイベント取得フィルターが有効になったことを通知するイベントです。このため，イベント取得フィルターの切り替えとこれらのJP1イベントの発行契機は同じではありません。
例えば，イベント取得フィルターの切り替えの際に，大量にほかのJP1イベントが発行された場合，イベント取得フィルター条件の変更を通知するJP1イベント（イベントID：00003F13，00003F14，00003F20）が遅れて表示されることがあります。このような場合，切り替え後のイベント取得フィルターで取得した最初のJP1イベントは，［イベントコンソール］画面上で，変更を通知するこれらのJP1イベントよりも前に表示されます。
切り替え後のイベント取得フィルターで取得した，最初のJP1イベントを確認するには，JP1イベント（イベントID：00003F13，00003F14，00003F20）のメッセージで，切り替え前に最後に取得したJP1イベントを確認してください（それ以後表示されるJP1イベントが，切り替え後のイベント取得フィルターで取得したJP1イベントになります）。
JP1イベント（イベントID：00003F13，00003F14，00003F20）の詳細については，マニュアル「JP1/Integrated Management - Manager リファレンス　4.　JP1イベント」を参照してください。ただし，イベント取得フィルターが互換モードで動作している場合は，これらのJP1イベントは発行されません。

(3)　ユーザーフィルター

ユーザーフィルターは，JP1ユーザーごとに監視できるJP1イベントを選択（制限）するためのフィルターです。このフィルターは，マネージャーホストごとに複数設定できます。ただし，適用できるのは，JP1ユーザーごとに一つだけです。

JP1/IMでは，JP1/IM - Viewでマネージャーホストにログインし，システムの運用監視を行います。このとき，JP1ユーザーごとに監視する範囲を制限したり，または大規模なシステムを複数のJP1ユーザーで分割して監視する場合があります。このような場合に，ユーザーフィルターを使って，JP1ユーザーごとの［イベントコンソール］画面に表示するJP1イベントを選択できます。

ユーザーフィルターは，JP1/IM - Managerにあり，JP1/IM - Viewから設定できます。なお，ユーザーフィルターは，［イベントコンソール］画面の［イベント監視］ページ，［重要イベント］ページ，および［イベント検索］ページのすべてに影響を与えるフィルターです。

(4)　重要イベントフィルター

重要イベントフィルターは，管理が必要な重要なJP1イベントを選択するためのフィルターです。

このフィルターは，マネージャーホストごとに一つだけ設定できます。重要イベントフィルターの設定情報は，マネージャーホストで管理されるため，複数のビューアーホストから接続した場合でも，それぞれに同じ重要イベントフィルターが適用されます。

JP1イベントの中には，緊急の連絡や障害の報告など，重要でオペレーターの迅速な対処が求められるものがあります。JP1/IMでは，このようなJP1イベントを重要イベントと呼びます。

重要イベントは，専用画面である［イベントコンソール］画面の［重要イベント］ページで管理します。

重要イベントが発生すると，JP1/IM - Viewのアラームランプが点滅し，ユーザーに重要イベントが発生したことを通知してくれます。また，［重要イベント］ページで，重要イベントの対処状況を管理できます。

重要イベントフィルターのデフォルトは，重大度が「緊急（Emergency）」「警戒（Alert）」「致命的（Critical）」「エラー（Error）」のJP1イベントが重要イベントとして定義されています。

重要イベントフィルターのカスタマイズによって，重大度を選択できます。また，重要イベントに相当する重大度のJP1イベントのうち，イベントIDなどで特定のJP1イベントを重要イベントから除くこともできます。

重要イベントフィルターは，JP1/IM - Viewにあり，JP1/IM - Viewから設定できます。なお，重要イベントフィルターは，［イベントコンソール］画面の［重要イベント］ページに影響を与えるフィルターです。

(5)　表示フィルター

表示フィルターは，［イベントコンソール］画面の［イベント監視］ページに表示されるJP1イベントのうち，一時的に特定のJP1イベントだけを表示したい場合に使用します。このフィルターは，ビューアーホストの監視ユーザーごとに複数設定でき，簡単な操作で切り替えられます。

表示フィルターは，JP1/IM - Viewにあり，JP1/IM - Viewから設定できます。なお，表示フィルターは，［イベントコンソール］画面の［イベント監視］ページに影響を与えるフィルターです。

(6)　フィルターの条件定義

各フィルターに定義するフィルター条件には，除外条件と通過条件の2種類があります。除外条件は，表示（取得）したくないJP1イベントの条件の集まりで，通過条件は，表示（取得）したいJP1イベントの条件の集まりです。また，除外条件と通過条件とは別に，イベント取得フィルターには，条件群の有効・無効を切り替えられる共通除外条件があります。フィルター条件の優先度は，優先される順に，共通除外条件，除外条件，通過条件となります。

除外条件，通過条件，および共通除外条件には，複数の条件を組み合わせた条件群を複数定義できます。条件群は一つ以上の条件の集まりで，定義した条件すべてが成立したときにその条件群は成立します（条件群内の条件同士の関係はAND条件）。

フィルターに除外条件または通過条件の条件群を複数定義した場合，除外条件の条件群のどれかに一致するJP1イベントは除外され，通過条件の条件群のどれかに一致するJP1イベントはフィルターを通過して，上位制御（「図3-7　JP1/IM，JP1/Baseで提供するフィルター」を参照）に渡されます（除外条件または通過条件内の条件群同士の関係はOR条件）。

図にすると次のようになります。

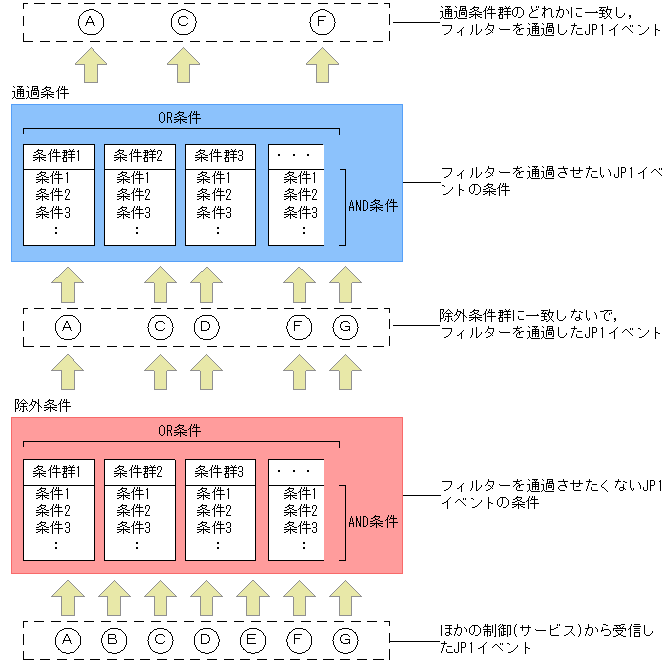

図3-8　フィルターによる他制御へのイベント送信

[図データ]

フィルターの条件定義は，JP1/Baseの転送フィルターを除き，JP1/IM - Viewを使って設定します。

(a)　共通除外条件（イベント取得フィルター限定）

共通除外条件は，イベント取得フィルターの一部であり，取得したくないJP1イベントの条件の集まりです。有効と無効を切り替えられるため，メンテナンス実施時に，イベント取得フィルターの通過条件および除外条件を変更することなく，メンテナンス対象ホストで発生するJP1イベントを一時的に除外できます。また，複数のイベント取得フィルターを切り替えて運用する場合でも，どのイベント取得フィルターに対しても有効となります。

共通除外条件は，イベント取得フィルター内で定義されている除外条件よりも優先され，除外条件は通過条件よりも優先されます。なお，共通除外条件を定義する場合は，JP1/IM - Manager上のJP1/Baseのバージョンが08-50以降が前提です。

イベント取得フィルターの共通除外条件，除外条件，および通過条件の関係を次の図に示します。

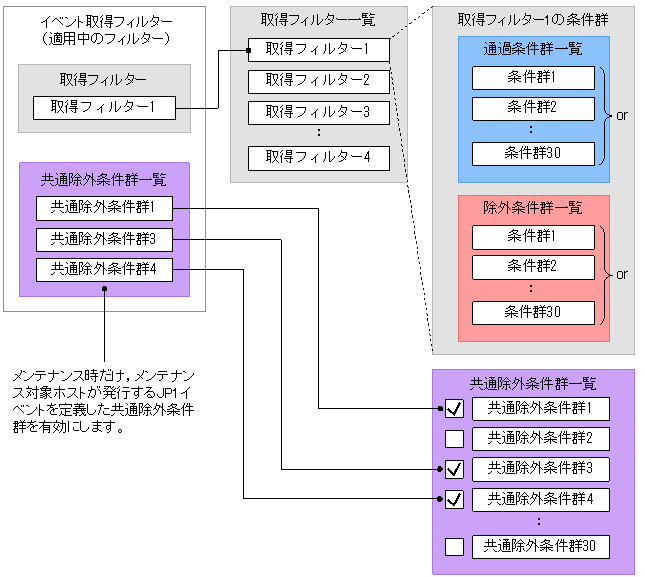

図3-9　イベント取得フィルターのフィルター条件の関係

[図データ]

(b)　除外条件

除外条件は，条件に一致したJP1イベントを除外するフィルター条件です。定義した条件群のどれかに一致するJP1イベントは，フィルターを通過しません。除外条件は，通過条件よりも優先されます。なお，除外条件を定義する場合は，JP1/IM - Manager上のJP1/Baseのバージョンが08-50以降が前提です。

除外条件は，イベント取得フィルター，ユーザーフィルター，重要イベントフィルター，表示フィルター，およびイベント検索で定義できます。

(c)　通過条件

通過条件は，条件に一致したものを表示（取得）するフィルター条件です。定義した条件群のどれかに一致するJP1イベントだけがフィルターを通過します。

通過条件は，イベント取得フィルター，ユーザーフィルター，重要イベントフィルター，表示フィルター，およびイベント検索で定義できます。
