プランニンググループの定義構成例を次に示します。
- 月ごとに定義を切り替えて実行する処理
- 二つのルートジョブネットを交互に切り替えて実行する処理
- 同じ日の午前と午後で定義を切り替えて実行する処理
- 既存のプランニンググループの予定を変更してジョブネットを追加する場合
プランニンググループの下に定義されたルートジョブネットの例と,その定義を[マンスリースケジュール]ウィンドウのスケジュールエリアで表示した時のイメージを次に示します。
- <この項の構成>
- (1) 月ごとに定義を切り替える場合
- (2) 二つのルートジョブネットを交互に切り替える場合
- (3) 1日の中でジョブネットを切り替える場合
- (4) 既存のプランニンググループの予定を変更してジョブネットを追加する場合
(1) 月ごとに定義を切り替える場合
2月に実行されるジョブネットと,3月に実行されるジョブネットを定義する例を次の図と表に示します。

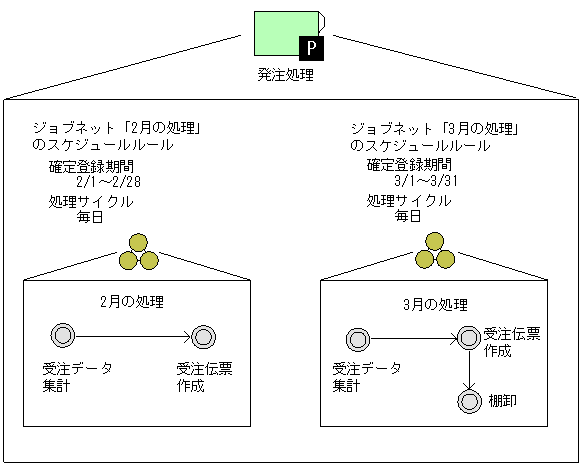

図10-49 月ごとに切り替わる場合のジョブネットの定義例
表10-21 月ごとに切り替わる場合の[マンスリースケジュール]ウィンドウのスケジュールエリアでの表示イメージ
ユニット 2/22 2/23 2/24 2/25 2/26 2/27 2/28 3/1 3/2 3/3 3/4 3/5 金 土 日 月 火 水 木 金 土 日 月 火 発注処理※ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 2月の処理 ○ ○ ○ ○ ○ ○ ○ − − − − − 3月の処理 − − − − − − − ○ ○ ○ ○ ○
- (凡例)
- ○:実行予定
- −:実行予定なし
- 注※
- 「発注処理」がプランニンググループです。
(2) 二つのルートジョブネットを交互に切り替える場合
平日の運用日に実行されるジョブネットと,休日の休業日に実行されるジョブネットを定義する例を次の図と表に示します。

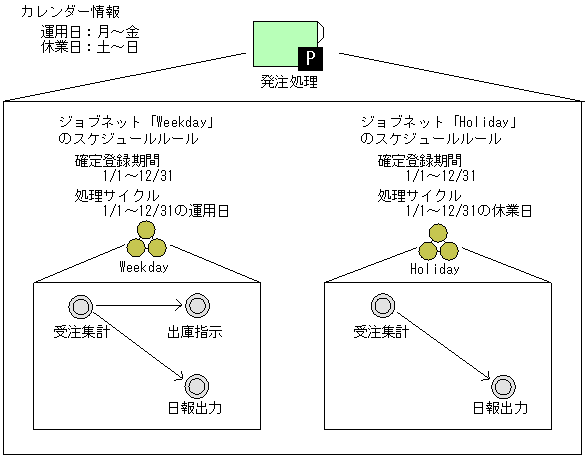

図10-50 交互に切り替わる場合のジョブネットの定義例
表10-22 交互に切り替わる場合の[マンスリースケジュール]ウィンドウのスケジュールエリアでの表示イメージ
ユニット 2/22 2/23 2/24 2/25 2/26 2/27 2/28 3/1 3/2 3/3 3/4 3/5 金 土 日 月 火 水 木 金 土 日 月 火 発注処理※ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ Weekday ○ − − ○ ○ ○ ○ ○ − − ○ ○ Holiday − ○ ○ − − − − − ○ ○ − −
- (凡例)
- ○:実行予定
- −:実行予定なし
- 注※
- 「発注処理」がプランニンググループです。
(3) 1日の中でジョブネットを切り替える場合
午前に実行されるジョブネットと,午後に実行されるジョブネットを定義する例を次の図と表に示します。

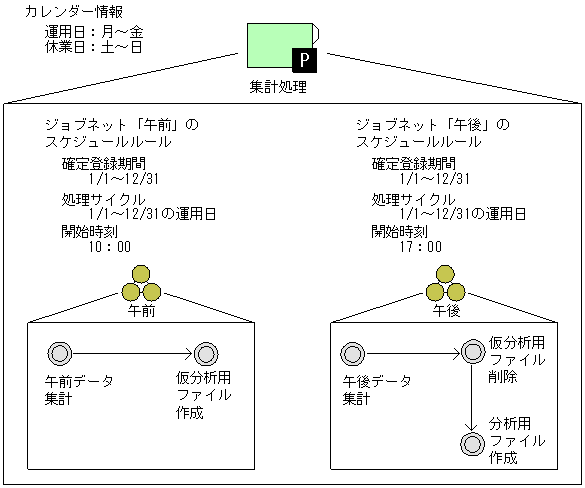

図10-51 同じ日で切り替わる場合のジョブネットの定義例
表10-23 同じ日で切り替わる場合の[マンスリースケジュール]ウィンドウのスケジュールエリアでの表示イメージ
ユニット 2/22 2/23 2/24 2/25 2/26 2/27 2/28 3/1 3/2 3/3 3/4 3/5 金 土 日 月 火 水 木 金 土 日 月 火 集計処理※ ○ − − ○ ○ ○ ○ ○ − − ○ ○ 午前 ○ − − ○ ○ ○ ○ ○ − − ○ ○ 午後 ○ − − ○ ○ ○ ○ ○ − − ○ ○
- (凡例)
- ○:実行予定
- −:実行予定なし
- 注※
- 「集計処理」がプランニンググループです。
- 補足事項
- 確定実行登録したスケジュール情報に従って,ジョブネット「午前」とジョブネット「午後」が実行されます。
- ジョブネット「午前」とジョブネット「午後」の実行開始時刻が重複してしまった場合には,スケジューリング方式,多重起動の設定によって動作が異なります。プランニンググループのスケジューリング方式および多重起動については,「10.3.1(1) ルートジョブネット間で有効になるユニット定義情報」を参照してください。
- スケジューリング方式がスケジュールスキップの場合,あとから実行される世代が繰り越し未実行になります。
- スケジューリング方式が多重スケジュールで,多重起動を設定していない場合,あとから実行されるルートジョブネットは,先に実行されているルートジョブネットの終了を待って実行されます。
- スケジューリング方式が多重スケジュールで,多重起動を設定している場合,あとから実行されるルートジョブネットは,先に実行されるルートジョブネットの終了を待たずに実行されます。
(4) 既存のプランニンググループの予定を変更してジョブネットを追加する場合
平日の運用日と休日の休業日に交互に実行されるプランニンググループがあります。そのプランニンググループの実行登録期間の,4/29から5/5の間だけ登録を解除,または実行中止します。その後,登録解除,または実行中止した期間に実行するジョブネットを追加した場合の定義例を次の図と表に示します。

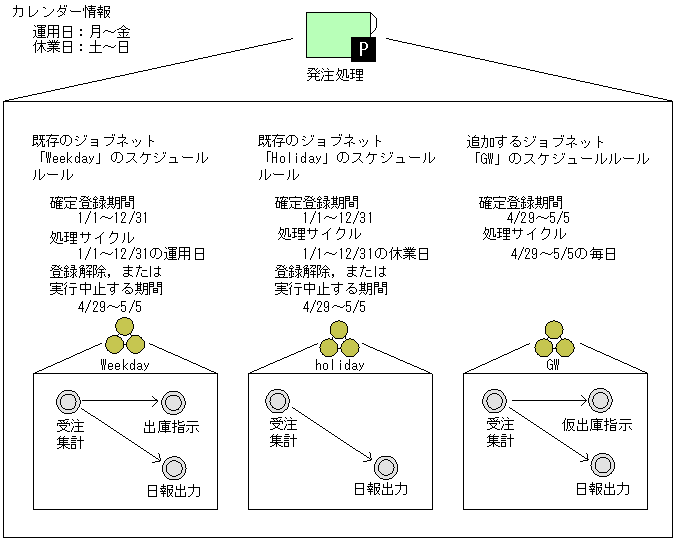

図10-52 ジョブネットを追加した場合の定義例
表10-24 ジョブネットを追加した場合の[マンスリースケジュール]ウィンドウのスケジュールエリアでの表示イメージ
ユニット 4/26 4/27 4/28 4/29 4/30 5/1 5/2 5/3 5/4 5/5 5/6 5/7 土 日 月 火 水 木 金 土 日 月 火 水 発注処理※1 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ Weekday − − ○ − − − − − − − ○ ○ Holiday ○ ○ − − − − − − − − − − GW※2 − − − ○ ○ ○ ○ ○ ○ ○ − −
- (凡例)
- ○:実行予定
- −:実行予定なし
- 注※1
- 「発注処理」がプランニンググループです。
- 注※2
- 「GW」が追加したジョブネットです。
