10.3.3　JP1/AJS2 - Viewでのプランニンググループの表示

プランニンググループのスケジュール情報や，ユニットの状態（実行予定）と結果（実行結果）をJP1/AJS2 - Viewのウィンドウで表示した時の動作について説明します。ここでは，下記に示すユニット構成を持つプランニンググループを例に，JP1/AJS2 - Viewの表示内容を説明します。

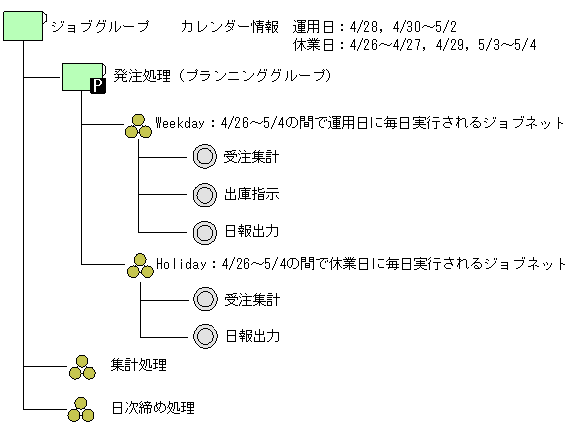

図10-47　プランニンググループのユニット構成例

＜この項の構成＞

(1)　スケジュール情報を［マンスリースケジュール］ウィンドウで表示する

(2)　状態と結果を［JP1/AJS2 - View］ウィンドウで表示する

(1)　スケジュール情報を［マンスリースケジュール］ウィンドウで表示する

プランニンググループのスケジュール情報を［マンスリースケジュール］ウィンドウで表示する場合，プランニンググループの下にあるユニットのスケジュール情報がスケジュールエリアにマージされて表示されます。

［マンスリースケジュール］ウィンドウを初めて表示させた時と，最新情報に更新した時に，スケジュール情報がマージされて表示されます。スケジュール情報がマージされて表示される時は，開始時刻が最も遅いスケジュールが表示されます。

図10-47のユニット構成を例として，プランニンググループを選択して［マンスリースケジュール］ウィンドウを表示させた時のスケジュールエリアのイメージを，表10-18に示します。プランニンググループの上位のジョブグループを選択して［マンスリースケジュール］ウィンドウを表示させた時のスケジュールエリアのイメージを，表10-19に示します。

表10-18　プランニンググループを選択して表示した場合の表示イメージ（4/29の実行終了時）

ユニット	4/26	4/27	4/28	4/29	4/30	5/1	5/2	5/3	5/4
	土	日	月	火	水	木	金	土	日
発注処理※	●	●	●	●	○	○	○	○	○
Weekday	−	−	●	−	○	○	○	−	−
受注集計	−	−	●	−	○	○	○	−	−
出庫指示	−	−	●	−	○	○	○	−	−
日報出力	−	−	●	−	○	○	○	−	−
Holiday	●	●	−	●	−	−	−	○	○
受注集計	●	●	−	●	−	−	−	○	○
日報出力	●	●	−	●	−	−	−	○	○
集計処理	●	●	●	●	○	○	○	○	○
日次締め処理	●	●	●	●	○	○	○	○	○

（凡例）

●：正常終了

○：実行予定

−：実行予定なし

注※

「発注処理」がプランニンググループです。

表10-19　プランニンググループの上位のジョブグループを選択して表示した場合の表示イメージ（4/29の実行終了時）

ユニット	4/26	4/27	4/28	4/29	4/30	5/1	5/2	5/3	5/4
	土	日	月	火	水	木	金	土	日
発注処理※	●	●	●	●	○	○	○	○	○
集計処理	●	●	●	●	○	○	○	○	○
日次締め処理	●	●	●	●	○	○	○	○	○

（凡例）

●：正常終了

○：実行予定

注※

「発注処理」がプランニンググループです。

なお，プランニンググループを［マンスリースケジュール］ウィンドウに表示するかどうかは，［環境設定］ダイアログボックスの［スケジュール］タブで設定できます。［環境設定］ダイアログボックスについては，マニュアル「JP1/Automatic Job Management System 2 操作ガイド　13.3.27 ［環境設定］ダイアログボックス」を参照してください。

(2)　状態と結果を［JP1/AJS2 - View］ウィンドウで表示する

プランニンググループの状態（実行予定）および結果（実行結果）を［JP1/AJS2 - View］ウィンドウのリストエリアで表示する場合，現在日にいちばん近い日のユニットの状態および結果が自動的に表示されます。

プランニンググループの状態と結果を［JP1/AJS2 - View］ウィンドウのリストエリアで表示したときの例を次に示します。

例では，次の表に示す実行状態と実行結果を持つプランニンググループを［JP1/AJS2 - View］ウィンドウに表示します。

表10-20　プランニンググループの実行状態と結果の例（5/5の実行終了時）

ユニット	4/30	5/1	5/2	5/3	5/4	5/5	5/6	5/7
	水	木	金	土	日	月	火	水
発注処理※	●	●	●	●	●	◆	○	○
Weekday	●	●	●	−	−	−	○	○
受注集計	●	●	●	−	−	−	○	○
出庫指示	●	●	●	−	−	−	○	○
日報出力	●	●	●	−	−	−	○	○
Holiday	−	−	−	●	●	◆	−	−
受注集計	−	−	−	●	●	◆	−	−
日報出力	−	−	−	●	●	◆	−	−

（凡例）

○：実行予定（開始時刻待ち）

●：正常終了

◆：異常検出終了

−：実行予定なし

注※

「発注処理」がプランニンググループです。

5/5の実行が終了した時点のプランニンググループの結果を，上位ユニットを選択して表示する場合，ジョブネット「Weekday」とジョブネット「Holiday」の結果を比べると，ジョブネット「Holiday」の結果の方が現在日時の近くにあります。そのため，［JP1/AJS2 - View］ウィンドウの［結果］には，ジョブネット「Holiday」の結果が表示されます。

ユニットの状態を表示する場合，ジョブネット「Weekday」とジョブネット「Holiday」の状態を比べると，ジョブネット「Weekday」の状態の方が現在日時の近くにあります。そのため，［JP1/AJS2 - View］ウィンドウの［状態］には，ジョブネット「Weekday」の状態が表示されます。

図10-48　［JP1/AJS2 - View］ウィンドウでのプランニンググループの状態と結果の表示例
