10.3.1　プランニンググループの機能

プランニンググループとは，複数のルートジョブネットを自動的に切り替え，一つのルートジョブネットのように実行するためのユニットです。プランニンググループを使うと，運用中にルートジョブネットを切り替えても，GUIでの監視時やコマンドの指定時に名称を変えずに済み，一貫した運用ができます。

切り替えて実行する複数のルートジョブネットには，実行させたい異なる業務（処理）をあらかじめ定義しておきます。例えば，一つのジョブネットには，受注データ集計と受注伝票作成という業務を定義しておきます。もう一つのジョブネットには，受注データ集計，受注伝票作成，および棚卸という業務を定義しておきます。

その後，切り替えて実行する複数のルートジョブネットを，それぞれ実行期間を指定して実行登録します。例えば，一つのジョブネットは2月まで実行するように，もう一つのジョブネットは3月から実行するように登録します。このように登録すると，月の変わり目にジョブネットが切り替わり，2月と3月で異なる業務が，一つのジョブネットのように実行されます。

プランニンググループの運用イメージを次の図に示します。

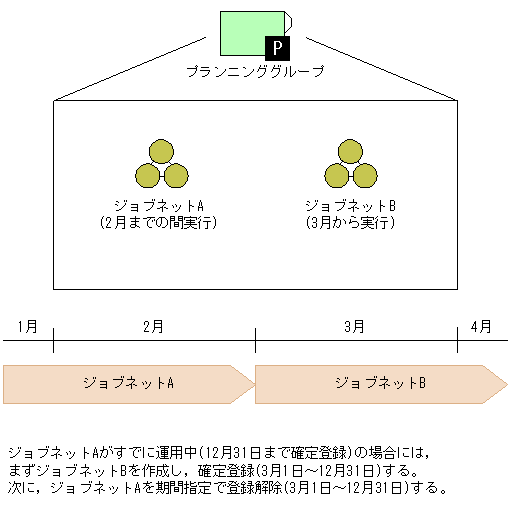

図10-36　プランニンググループの運用イメージ

プランニンググループを使用したユニットの構成例を次の図に示します。

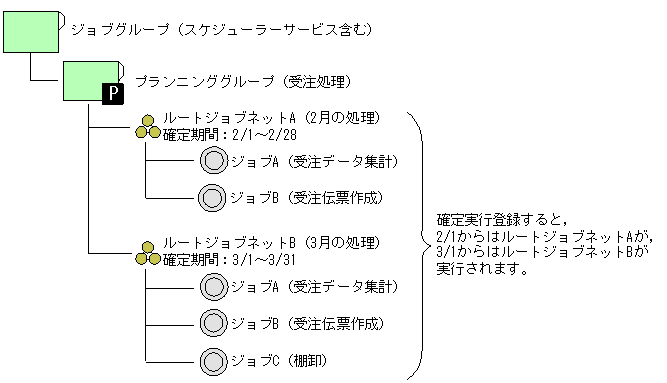

図10-37　プランニンググループを使用したユニットの構成例

プランニンググループはジョブグループ（スケジューラーサービスを含む）の直下にだけ作成できます。ジョブグループの下には，プランニンググループを複数作成できます。プランニンググループのネストはできません。

プランニンググループの直下には，ジョブネットまたはリモートジョブネットが作成できます。プランニンググループの下に作成したジョブネットまたはリモートジョブネットの定義内容や定義方法は，通常のジョブネットまたはリモートジョブネットと同じです。

プランニンググループ直下のルートジョブネットまたはルートリモートジョブネットを実行登録する場合は，期間を指定した確定実行登録だけができます。計画実行登録や，未来世代数を指定した確定実行登録はできません。

また，プランニンググループには，カレンダー情報を定義できます。上位のジョブグループのカレンダー情報を引き継ぐこともできます。プランニンググループは，マネージャージョブグループやカレンダー定義の参照先としても指定できます。

＜この項の構成＞

(1)　ルートジョブネット間で有効になるユニット定義情報

(2)　プランニンググループの排他スケジュール

(1)　ルートジョブネット間で有効になるユニット定義情報

プランニンググループの下にあるルートジョブネットは，確定実行登録すると同じプランニンググループの下にある，ほかのルートジョブネットと連携して実行されます。連携すると，プランニンググループのルートジョブネット間で，次に示すユニット定義情報の設定が有効になります。

• 多重起動とスケジューリング方式
• 前回異常終了時／前回異常警告時の保留

8月と9月でジョブネットを切り替えて実行するプランニンググループを例にして，設定が有効になるユニット定義情報の項目について説明します。

(a)　多重起動とスケジューリング方式

プランニンググループの下にあるルートジョブネットに対して，多重起動とスケジューリング方式（スケジュールスキップ，多重スケジュール）を設定できます。多重起動とスケジューリング方式については，「3.4.3 多重起動とスケジューリング方式」を参照してください。

• スケジュールスキップ

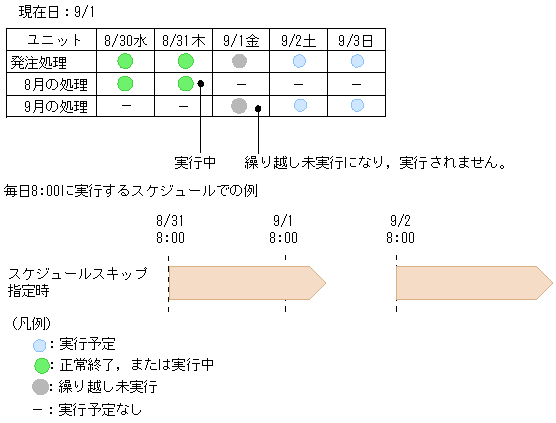

  9月に実行されるジョブネットのスケジューリング方式にスケジュールスキップを設定した例を，次の図に示します。


  図10-38　スケジュールスキップを設定した場合



  8/31の世代の実行が，次の世代の開始予定時刻までに終了しなかったので，9/1の世代は実行されないで繰り越し未実行になります。

• 多重スケジュール（多重起動なし）
  9月に実行されるジョブネットのスケジューリング方式に多重スケジュールを，多重起動に「不可能」を設定した場合の例を，次の図に示します。

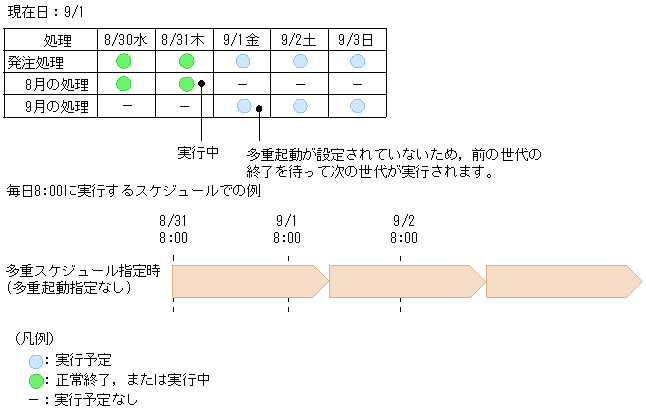

  図10-39　多重スケジュールを設定し，多重起動を設定しなかった場合



  8/31の世代の実行が，次の世代の開始予定時刻までに終了しませんでした。9/1の世代は，8/31の世代の実行が終了したあとで実行されます。

• 多重スケジュール（多重起動あり）

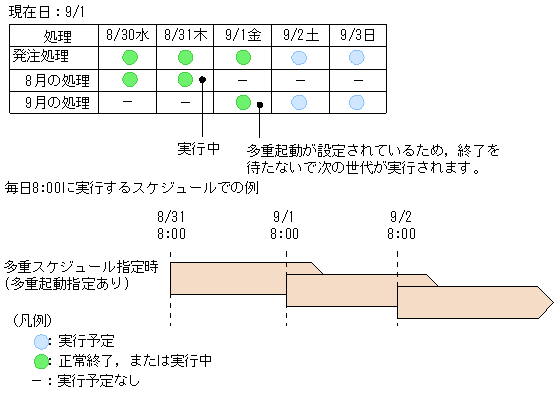

  8月に実行されるジョブネットのスケジューリング方式に多重スケジュールを，多重起動に可能を設定した場合の例を，次の図に示します。


  図10-40　多重スケジュールと多重起動を設定した場合



  8/31の世代の実行が，次の世代の開始予定時刻までに終了しませんでした。9/1の世代は，8/31の実行が終了する前に実行されます。


　

なお，次の場合は，多重起動を設定しても，後続の世代は実行されません。

• 実行世代が保留中の場合
• 実行世代がない場合

• 前の実行世代が保留中の場合
  前の実行世代が保留中のため，多重起動を設定しても実行されない例を次の図に示します。

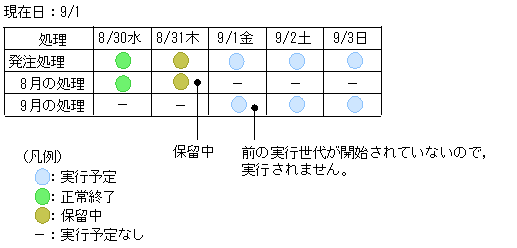

  図10-41　前の実行世代が保留中の場合



  8/31分の実行世代が保留中のままで，9/1の世代の開始予定時刻に到達しました。前の実行世代が開始されていないため，9/1の世代は実行されません。

• 前の実行世代がない場合

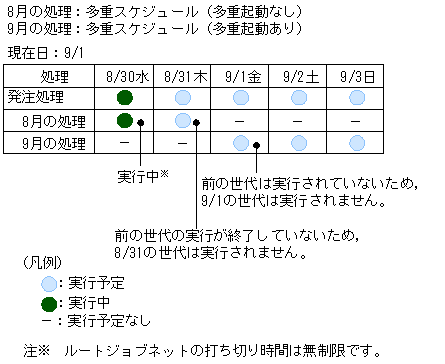

  前の実行世代がないため，多重起動を設定しても実行されない例を次の図に示します。


  図10-42　前の実行世代がない場合



  この例では，8/30の世代が9/1になっても終了していません。8/30の世代は打ち切り時間を無制限としているため，実行中のままです。8/31の世代は多重起動を設定していないので，8/30の世代が終了するまで実行されません。その結果，9/1の世代は前の世代に実行されている世代がないため，実行されません。


(b)　保留（前回異常時と前回異常警告時）

プランニンググループの下にあるルートジョブネットに対して，前回の実行が異常または異常警告のときに，次の実行を保留するように設定できます。

9月に実行されるジョブネットの保留属性に，前回異常時だけ保留，または前回異常警告時だけ保留を設定した場合の例を，次の図に示します。

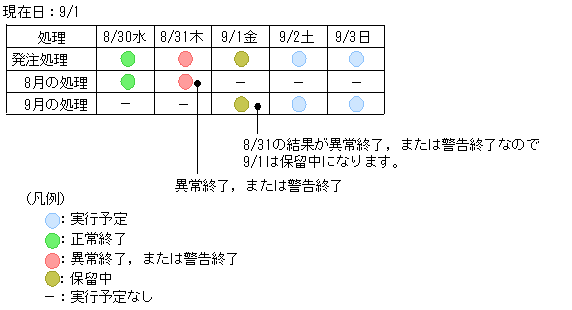

図10-43　保留属性を設定した例

8/31の世代の実行が異常終了して，9/1の世代の開始予定時刻に到達しました。9/1の世代の状態は保留中になります。

(2)　プランニンググループの排他スケジュール

ジョブネットの排他スケジュールには，プランニンググループも設定できます。

プランニンググループに対して排他スケジュールを使用する場合，指定できる組み合わせと指定できない組み合わせがあります。プランニンググループの排他スケジュールの指定可否を次に示します。

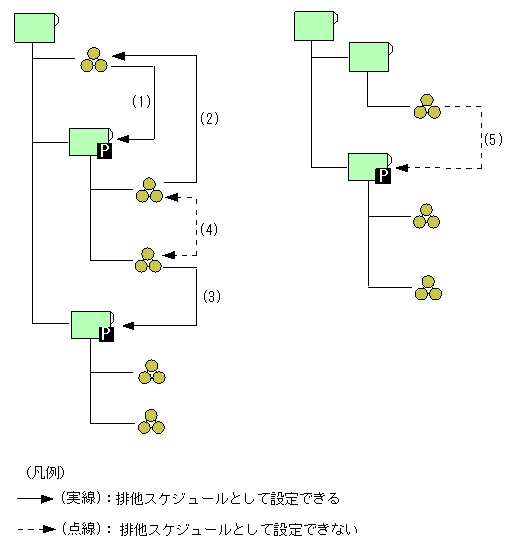

図10-44　プランニンググループの排他スケジュールの指定可否

表10-17　プランニンググループの排他スケジュールの指定可否

図中の番号	指定可否	排他スケジュール指定元のジョブネット	排他スケジュールの指定先
（1）	○	ジョブネット	同一階層のプランニンググループ
（2）	○	プランニンググループの下にあるジョブネット	プランニンググループと同一階層のジョブネット
（3）	○	プランニンググループの下にあるジョブネット	プランニンググループと同一階層の別のプランニンググループ
（4）	×	プランニンググループの下にあるジョブネット	同じプランニンググループ下のジョブネット
（5）	×	ジョブネット	異なる階層にあるプランニンググループ

プランニンググループの排他スケジュール設定例を次に示します。

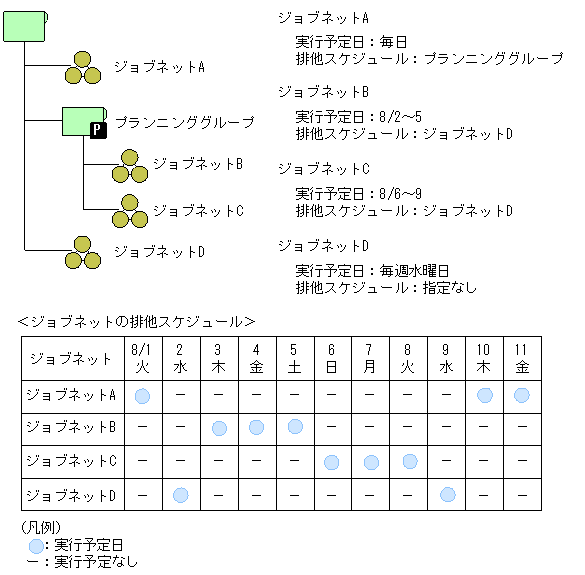

図10-45　プランニンググループの排他スケジュール

排他スケジュールとしてプランニンググループを指定した場合，プランニンググループ配下のジョブネットの実行予定に対して排他スケジュールされます。上記の例で，ジョブネットAは排他スケジュールにプランニンググループを指定しているため，プランニンググループ配下のジョブネットB，ジョブネットCの実行予定に対して排他スケジュールされます。また，ジョブネットB，ジョブネットCにはそれぞれ排他スケジュールとしてジョブネットDが設定されているため，ジョブネットAの実行予定はジョブネットDの実行予定に対しても排他スケジュールされます。

次に，プランニンググループ同士を排他スケジュールにした場合の例を示します。

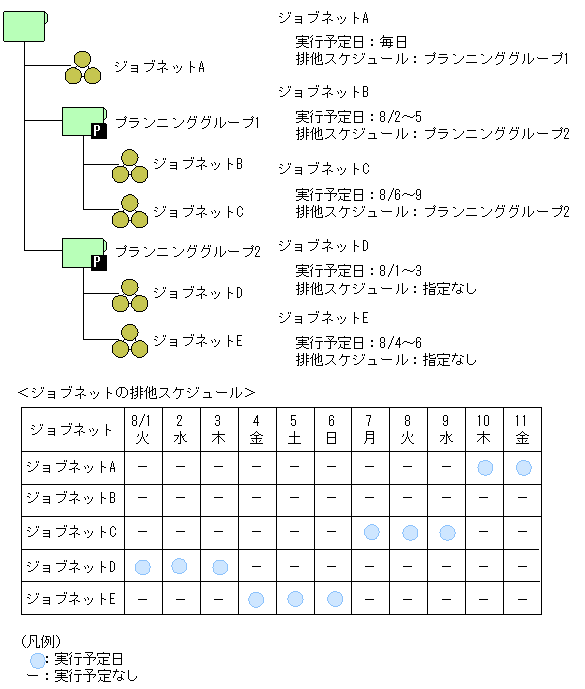

図10-46　プランニンググループ同士の排他スケジュールの設定例

プランニンググループ1配下のジョブネットB，ジョブネットCともに排他スケジュールとしてプランニンググループ2が設定されているため，プランニンググループ2配下のジョブネットD，ジョブネットEの実行予定に対して排他スケジュールされます。したがって，プランニンググループAが排他スケジュールとして設定されているジョブネットAの実行予定は，ジョブネットD，ジョブネットEの実行予定に対しても排他スケジュールされます。
