1.15.4 SVP構成でコピーペアを管理する場合のシステム構成（デバイスグループとしてコピーペアを定義した場合）

前提条件を満たすように管理サーバやホスト（業務サーバ），ストレージシステムを構築してください。

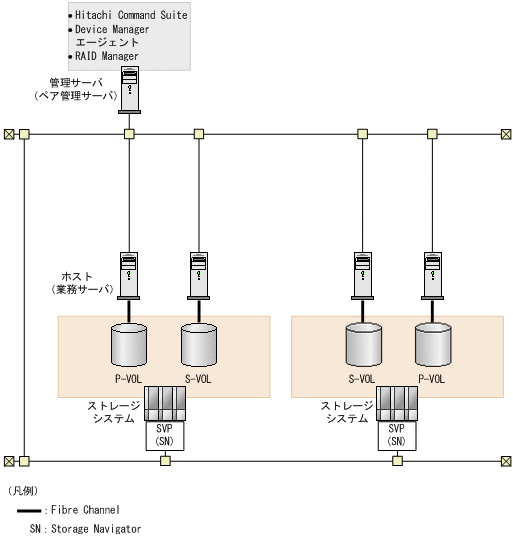

図1-17 コピーペア管理のシステム構成例（デバイスグループとしてコピーペアを定義した場合）

[図]

管理サーバ（ペア管理サーバ）の条件
  • 次のマシンがDevice Managerの管理リソースとして登録されていること。
    P-VOLを認識しているホスト
    S-VOLを認識しているホスト
  • バージョン7.1以降のDevice Managerエージェントがインストールされていること。
  • バージョン01-25-03/01以降のRAID Managerがインストールされていること。
    RAID Managerは最新のバージョンを利用することを推奨します。
    Device Managerエージェントのバージョンが8.0以前で，RAID Manager 01-32-03/XX以降，またはXP7 RAID Manager 01.32.XX以降 を利用する場合は，Device Managerエージェントを8.0.1以降にアップグレードインストールしてください。
    Hシリーズとそれ以外の日立ストレージシステムのコピーペアを管理する場合には，RAID ManagerとRAID Manager XPの両方をインストールする必要があります。
    RAID Managerのインストール手順については，RAID Managerのマニュアルを参照してください。
  • Replication ManagerサーバとDevice Managerサーバ間をSSLで通信できること。
  • 次のどちらかの条件を満たすこと。
    ・P-VOLおよびS-VOLが割り当てられていないこと。
    管理サーバからコピーペアを作成したい場合は，管理サーバ上のDevice Managerエージェントのserver.agent.rm.centralizePairConfigurationプロパティにenableを設定してください（デフォルト：disable）。
    ・管理サーバ上のDevice Managerエージェントのserver.agent.rm.ignorePairStatusプロパティにtrueが設定されていること。
    Device ManagerのGUIまたはCLIで最新のコピーペア情報を確認したい場合は，次の方法でストレージシステムをリフレッシュしてください。
    GUI：ストレージシステムビューで該当するストレージシステムを選択し，［ストレージシステム情報更新］ボタンをクリックします。
    CLI：該当するストレージシステムに対してAddStorageArrayコマンドを実行します。

コピーペア（P-VOLおよびS-VOL）の条件
  • P-VOLおよびS-VOLが1台の管理サーバ（Device Managerサーバ）で管理されていること。
  • P-VOLおよびS-VOLからホスト（業務サーバ）に対して，LUNセキュリティが設定されていること。
    管理サーバがP-VOLまたはS-VOLを認識している必要はありません。
  • P-VOLまたはS-VOLがホスト（業務サーバ）に認識されていること。
    P-VOLとS-VOLは別の業務サーバに割り当てることを推奨します。
参考
ホスト（業務サーバ）がP-VOL，S-VOLを認識していることを確認するには，Device Managerエージェントのhldutilコマンドを使用してください。

リソースグループの条件（VSP 5000シリーズ，VSP G1000，G1500，VSP F1500，VSP Gx00モデル，VSP Fx00モデル，Virtual Storage PlatformまたはHUS VM内のリソースを分割管理している場合）
  • ユーザーの管理対象のリソースグループに，次のボリュームが登録されていること。
    ・P-VOL
    ・S-VOL
    ・プールを構成する全プールボリューム（Copy-on-Write SnapshotまたはThin Imageペアを管理する場合）
    ・ジャーナルを構成する全ジャーナルボリューム（Universal Replicatorペアを管理する場合）
ただし，リソースを分割管理すると，一部のReplication Manager GUIの表示が遅くなることがあります。仮想コマンドデバイスを使用する場合は，ストレージシステム単位のリソースグループ（デフォルトリソースグループ）をユーザーに割り当てることをお勧めします。

VSP 5000シリーズ，VSP G1000，G1500，VSP F1500，VSP Gx00モデルまたはVSP Fx00モデルで仮想ストレージマシンを作成してリソース管理している場合の条件
  • ユーザーの管理対象の仮想ストレージマシンに，次のボリュームが登録されていること。
    ・P-VOL
    ・S-VOL
    ・プールを構成する全プールボリューム（Copy-on-Write SnapshotまたはThin Imageペアを管理する場合）
  • ジャーナルボリュームが，デフォルトの仮想ストレージマシン上に作成されたリソースグループに登録され，ユーザーに割り当てられていること。
注意
  • 管理サーバにReplication Manager Applicationエージェントをインストールしないでください。
  • Device Managerエージェントの起動中に，RAID Managerのコマンドを直接実行して，ストレージシステムに対するユーザー認証のログアウト処理をしないでください。Device ManagerのGUIまたはCLIからの処理が正常に終了しなくなるおそれがあります。ログアウトする必要がある場合は，Device Managerエージェントのサービスを事前に停止してください。
  • SVPのユーザーIDまたはパスワードが変更になった場合は，GUIで次の設定変更が必要です。
    1.　Device Managerの［ストレージシステム編集］画面で，変更後のSVPのユーザーIDまたはパスワードを設定する。
    2.　Replication Managerの［構成設定］画面で，設定を変更したストレージシステムの構成情報を更新する。
