Hitachi Command Suite ユーザーズガイド

8.1 ボリュームの高可用化とは（global-active device）

global-active deviceを使用すると，2台のストレージシステムの間でデータをボリューム単位に冗長化し，ストレージシステムの可用性を向上させることができます。それぞれのストレージシステムのリソースを同じ仮想ストレージマシンに登録し，それぞれのボリュームに同じ仮想情報（仮想LDEV ID）を付与することで，ホストからは1台のストレージシステムのボリュームとして扱えます。同時に，それぞれのボリュームがglobal-active deviceペアボリュームとして設定されるため，一方のボリュームに書き込まれたデータが自動的にもう一方のボリュームに同期されるようになります。

次のストレージシステムの場合に，global-active deviceを使用できます。

• VSP 5000シリーズ
• VSP G1000
• VSP G1500
• VSP F1500
• VSP Gx00
• VSP Fx00

正ストレージシステムおよび副ストレージシステムのVSP G1000のマイクロバージョンがどちらも80-02-01-XX/XX以降のとき，VSP Gx00モデルのマイクロバージョンがどちらも83-01-2X-XX/XX以降のとき，またはVSP Fx00モデルのマイクロバージョンが83-04-02-XX/XX以降のときは，すでに仮想LDEV IDが付与されたボリュームを使用してglobal-active deviceのコピーペアを作成することもできます。なお，VSP 5000シリーズ，VSP G1500およびVSP F1500の場合，マイクロバージョンの制限はありません。

global-active deviceペアボリュームのI/O性能を確保するためには，正ボリュームと副ボリュームのドライブ特性（ドライブタイプやスピードなど），RAIDレベル，階層構成などの設定を同一にすることをお勧めします。

重要

容量削減機能（dedupe and compression）が有効なボリュームを使用してコピーペアを作成する場合，コピーの性能やホストのI/O性能が低下するおそれがあります。詳細については，global-active deviceのマニュアルを参照してください。

global-active deviceを使用するには，Replication Managerのライセンスの登録が必要です。

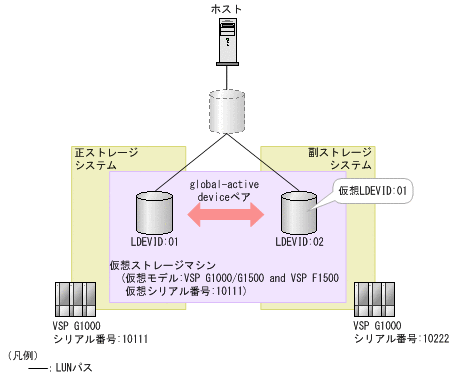

global-active deviceペアボリュームの運用イメージを次の図に示します。

図8-1 global-active deviceペアボリュームの運用イメージ

図は，正ストレージシステムのデフォルトの仮想ストレージマシンでリソース管理されているボリュームを，global-active deviceペアボリュームの正ボリュームとして運用している例です。正ボリュームの物理LDEV IDと同じ情報が，副ボリュームの仮想LDEV IDとして設定されます。

global-active deviceペアボリュームを使用すると，次のような運用ができ，可用性の高いシステムを構築できます。

• 障害発生時のI/Oの継続
  一方のストレージシステムに障害が発生したときも，もう一方のストレージシステムで，ホストからの業務を継続できます。

• ホストのフェイルオーバーとフェイルバック時の継続運用
  ホストがクラスタ構成の場合，ホストのクラスタソフトウェアを使用して，フェイルオーバーおよびフェイルバックができます。ストレージシステムでのglobal-active deviceのコピーペアの分割や再同期は不要です。

• 仮想マシンを用いた業務サーバの負荷分散
  ホストの仮想マシンの負荷が高いとき，仮想マシンだけをもう一方のストレージシステムにアクセスするホストへ移動して業務を継続できます。global-active deviceペアボリュームのそれぞれのボリュームには同一のデータが格納されているため，ストレージシステム間でのデータ移行は不要です。


Device Managerでは各ストレージシステムやコンポーネントの初期設定をまとめた画面から，手順に従って必要な設定ができます。1台のDevice Managerで正ストレージシステムと副ストレージシステムの両方を管理している場合は，正ボリュームと副ボリュームを一度にホスト（ファイルサーバおよびNASモジュールを除く）に割り当てて，同時にコピーペアを作成できます。形成コピー（初期コピー），ゼロページ破棄（コピーペアがDPボリュームで構成されている場合）も実行されるため，すぐに運用を開始できます。

また，［レプリケーション］タブを使用して，global-active deviceのコピーペアにShadowImageやThin Imageのコピーペアを追加してカスケード構成にしたり，Universal Replicatorと組み合わせて3DCデルタリシンク構成にしたりすることで，さらに強固にデータを保護できます。global-active deviceのコピーペアの状態確認や，障害時のコピーペアの操作などもできます。

重要

ホストのOSがHP-UX 11i v3でネイティブマルチパス機能を使用している場合は，事前に次のコマンドを実行してレガシーDSFに対するマルチパス機能を無効にしてください。

scsimgr save_attr -a leg_mpath_enable=false

参考

ホストとストレージシステム間のアクセス効率を向上したい場合は，ALUAを使用すると，長距離間パスのI/Oを抑止できます。詳細については，global-active deviceのマニュアルを参照してください。

関連項目

• 6.4.1 レプリケーション環境の設定とは
• 7.1 仮想ストレージマシンのリソースの管理とは
• 8.2 global-active deviceペアボリュームを使用するための環境構築と運用の流れ
• 8.3.1 global-active device環境の初期設定とは
