2.18　複数の部門やネットワークで構成される大規模システムの管理

組織の規模やネットワーク構成に応じて管理用サーバを複数台設置することで、システム管理者や管理用サーバの負荷を分散したり、NAT環境を含むシステムの管理に対応したりできます。

管理用サーバを複数台設置したシステム構成を、「複数サーバ構成」と呼びます。複数サーバ構成は、システム全体をまとめる1台の統括管理用サーバと、各拠点やネットワーク内を管理する複数台の管理用中継サーバで階層状に構成されます。

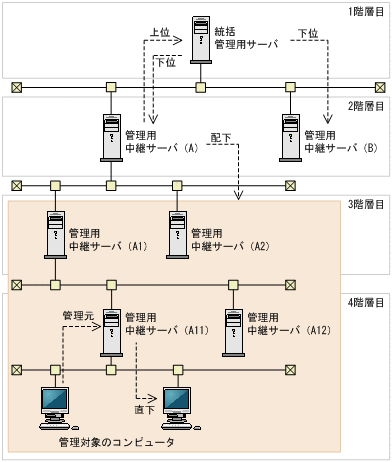

4階層に構築した複数サーバ構成のシステム構成例を次の図に示します。

各管理用中継サーバは、1つ上の階層にある管理用サーバ（統括管理用サーバまたは管理用中継サーバ）のうちの1台に接続し、管理している情報を通知したり、設定が適用されたりします。この接続先の管理用サーバのことを「上位の管理用サーバ」と呼びます。反対に、接続先の管理用サーバから見た管理用中継サーバのことを「下位の管理用中継サーバ」と呼びます。また、下位の管理用中継サーバと、下位の管理用中継サーバに接続している管理用中継サーバを、まとめて「配下の管理用中継サーバ」と呼びます。

上記の構成例の場合、次のとおりとなります。

• 管理用中継サーバ（A）の「上位の管理用サーバ」：統括管理用サーバ

• 統括管理用サーバの「下位の管理用中継サーバ」：管理用中継サーバ（A）または管理用中継サーバ（B）

• 管理用中継サーバ（A）の「配下の管理用中継サーバ」：管理用中継サーバ（A1）、管理用中継サーバ（A2）、管理用中継サーバ（A11）および管理用中継サーバ（A12）

さらに、管理対象のコンピュータが接続している管理用サーバのことを、管理対象のコンピュータから見て「管理元の管理用サーバ」と呼びます。反対に、接続先の管理用サーバから見た管理対象のコンピュータを「直下のコンピュータ」と呼びます。

関連リンク

• 1.2　システム構成要素の紹介

• 4.4.3　複数サーバ構成

〈この節の構成〉

• 2.18.1　複数サーバ構成の場合の操作画面に表示される情報

• 2.18.2　管理元が配下の管理用中継サーバである機器に対する操作の制限

• 2.18.3　配下の管理用中継サーバの状況確認

• 2.18.4　配下の管理用中継サーバの操作画面へのログイン

• 2.18.5　管理用中継サーバへのエージェントの自動インストール

• 2.18.6　複数サーバ構成での管理対象のコンピュータのエージェント設定

• 2.18.7　複数サーバ構成での機器の管理

• 2.18.8　複数サーバ構成でのリモートコントロール

• 2.18.9　複数サーバ構成でのネットワーク接続の管理

• 2.18.10　複数サーバ構成でのセキュリティの管理

• 2.18.11　複数サーバ構成での操作ログの管理

• 2.18.12　複数サーバ構成での資産の管理
