4.2.15 異常終了部品
機能
実行中のタスクを異常終了させます。

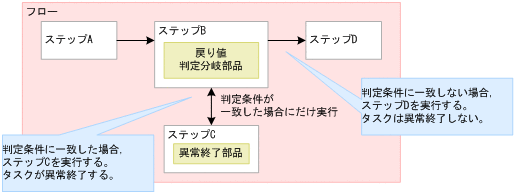

また，戻り値判定分岐部品と組み合わせて使用することで，判定条件が一致した場合にフローを異常終了させることができます。
|
|
![[図データ]](GRAPHICS/SR040160.GIF)
注意事項
-
部品の実行中にタスクを実行停止した場合は，異常終了部品の処理が完了してからタスクの状態が「異常終了」になります。
-
部品の実行中にタスクを強制停止した場合は，実行中の処理が直ちに終了され，タスクの状態が「失敗」になります。なお，［タスク］画面の［フロー］エリアに表示されるステップの戻り値は，80になります。
-
階層フロー部品内で異常終了部品を使用した場合，階層化されたフローおよび，階層フロー部品を持つ上位フローも異常終了となります。また，実行中のタスクは異常終了し，階層フロー部品の戻り値は0になります。
-
繰り返し実行部品内で異常終了部品を使用した場合，1度でも繰り返し処理が異常終了した場合は，繰り返し実行部品の戻り値は1になります。なお，すべての繰り返し処理が異常終了した場合は，繰り返し実行部品の戻り値は2になります。
バージョン
01.10.01
タグ
Control Flow
戻り値
|
戻り値 |
説明 |
|---|---|
|
0 |
正常に終了した。（ステップが異常終了された。） |
|
80 |
タスクの実行を停止した。 |
