4.2.4　繰り返し実行部品

機能

フローを繰り返し実行できます。繰り返し入力プロパティ（inputProperties）に指定した値を，1 回の繰り返しごとにフローに設定し，サービスを実行できます。例えば，同じ処理を異なるサーバに実行したい場合などに便利です。繰り返し実行部品は，最大で3段までの入れ子定義ができます。

なお，フローの実行方法には，フローを並行で実行する「並行実行」と，フローの実行が完了したら次のフローを順番に実行する「逐次実行」があります。

注意事項

• 部品の実行中にタスクを実行停止した場合は，実行中の繰り返しフローは実行中の部品が完了次第停止されます。ただし，ユーザー応答待ち部品の場合は，部品の完了を待たないで停止されます。未実行の繰り返しフローは実行されないため，プロパティ「outputResult」には「false」が格納されます。

• 部品の実行中にタスクを強制停止した場合は，実行中の処理が直ちに終了され，タスクの状態が「失敗」になります。なお，［タスク］画面の［フロー］エリアに表示されるステップの戻り値は，80になります。タスクログに出力される戻り値は，強制停止したタイミングによって異なります。

• プロパティ「foreachMode」で「parallel」を指定している繰り返し実行部品が上位の階層に存在する場合，繰り返し実行タスク内で参照・更新するプロパティ（サービスプロパティ，部品の出力プロパティ，または変数）の値は，同じ繰り返し実行タスク（n回目のフロー）でだけ有効です。同時に処理している繰り返し実行タスク（n回目以外のフロー）とは，プロパティ（サービスプロパティ，部品の出力プロパティ，または変数）の値を共有できません。

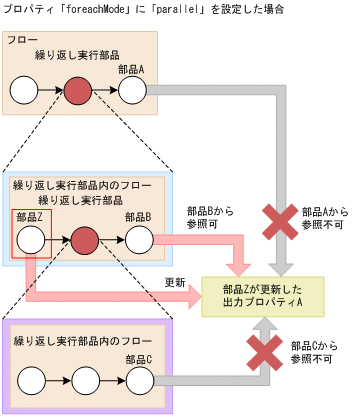

  下位の階層の繰り返し実行タスクとも，プロパティの値を共有できません。次の図に「部品Z」が更新した出力プロパティを，各階層の部品から参照した場合の参照可否について示します。



• 繰り返し実行部品の配下に置けるフロー数は，1サービスあたり最大で10,000個です。 繰り返し実行部品配下のフロー数の合計が10,000個を超えないように，各繰り返し部品のプロパティ「inputProperties」を設定してください。なお，フロー数には最上位のフロー，および階層フロー部品によるフローは含みません。

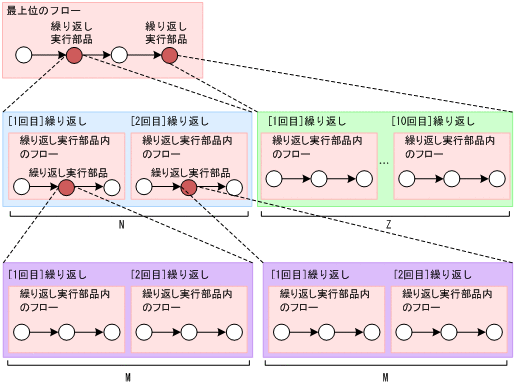

  例えば，次の図のようにNを2 回，Mを2 回，Zを10回繰り返すように，それぞれ繰り返し実行部品の「inputProperties」に設定した場合，フロー数の合計は「N + N × M + Z（2 + 2 × 2 + 10）」で「16」となります。



• 繰り返し実行部品を入れ子で定義している場合，サービスビルダーのデバッグ実行時にWebブラウザーの応答が遅くなる，またはWebブラウザーが応答しないことを示すダイアログが表示される場合があります。この場合，各繰り返し実行部品のプロパティ「inputProperties」に設定する値を少なくしたあとで，デバッグを再実行してください。

• 繰り返し実行部品から［失敗したステップからリトライ］でリトライすると，繰り返し実行部品の配下のステップが最初から実行されます。また，繰り返し実行部品の配下のステップの状態が「失敗」で，ステップ作成時に［ステップ作成］ダイアログボックスで設定した［後続ステップ実行条件］でステップの状態が「正常終了」になる条件を指定している場合は，タスクをリトライできません。

• 繰り返し実行部品から［失敗した次のステップからリトライ］でリトライすると，繰り返し実行部品の次のステップから実行されます。この場合，繰り返し実行部品のステップの状態は「正常終了」になります。なお，繰り返し実行部品の配下のステップの状態は，以下のようになります。

  • 繰り返し実行部品が階層フロー部品，またはサービス部品の配下に存在する場合

    「正常終了」していたステップの状態は，変更されません。「失敗」または「未実行」のステップの状態は，一度「待機中」に変更された後，階層フロー部品，またはサービス部品のステップの実行が完了した後に，「未実行」になります。

  • 上記以外の場合

    「正常終了」していたステップの状態は，変更されません。「失敗」または「未実行」のステップの状態は，「待機中」になります。タスクの実行が完了した後も「待機中」のままです。

バージョン

01.00.01

タグ

Control Flow

戻り値

戻り値	説明
0	正常に終了した。
1	一部の繰り返し処理が失敗した。
2	すべての繰り返し処理が失敗した。
3	サービス内の繰り返し部品配下のフロー数の合計が上限を超えた。
65	JP1/AOサーバとの接続に失敗した。例えば，部品実行中にJP1/AOサーバが停止された場合が該当する。
66	次のユーザーがJP1ユーザーにマッピングされている。 Administrators グループに所属しないユーザーである。 Administrators グループに所属するビルトイン Administrator以外のユーザーで，UACが有効である。
68	対象のジョブ実行IDに関する情報がない。
69	タスク処理エンジンの環境変数の取得に失敗した。
80	タスクの実行を停止した。
81	部品が不正な状態で呼び出された。
82	タスク処理エンジンからの要求メッセージを正しくパースできない。
83	JP1/AOサーバの環境が壊れている。
84	指定された部品の情報が取得できない。
86	指定したプロパティ値に誤りがある。
127	そのほかのエラーが発生した。

プロパティ一覧

プロパティを次の表に示します。

プロパティキー	プロパティ名	説明	デフォルト値	入出力種別	必須区分
inputProperties※1	繰り返し入力プロパティ	繰り返す回数分の入力プロパティの値を1,024文字以内で指定します。 1回の繰り返しごとに，異なるプロパティを指定できます。プロパティは，コンマ区切りで指定してください。なお，コンマは区切り文字としてだけ使用してください。 また，繰り返す回数の上限は99回です。そのため，100個以上の値をコンマ区切りで指定できません。	−	入力	○
outputProperties※2	繰り返し出力プロパティ	繰り返した回数分の出力プロパティの値が1,024文字以内で出力されます。 1回の繰り返しごとに，1つのプロパティ値がプロパティ「inputProperties」の指定順にコンマ区切りで出力されます。なお，コンマは区切り文字として使用してください。	−	出力	△
outputResult	繰り返し実行結果	フローごとの実行結果がコンマ区切りで出力されます。 true フローの実行に成功した場合に出力されます。 false フローの実行に失敗した場合に出力されます。	−	出力	△
foreachMode	繰り返し実行方式	繰り返し実行するフローの実行方式を指定します。 parallel 繰り返すフローが並行して実行されます。 並行して実行できるフローの上限数は99です。上限数を超えた場合は，並行して実行できるフロー数に空きができるまで待機し，空きができ次第，フローの実行が再開されます。ユーザー設定プロパティファイル（config_user.properties）のキー「foreach.max_value」で，並行して実行できるフロー数を1〜99 で変更できます。 エラーが発生した場合でも，未実行の繰り返しフローはすべて実行されます。 serial 繰り返すフローが逐次実行されます。 エラーが発生した場合は，未実行の繰り返しフローは実行されません。	parallel	入力	○

注※1

プロパティ「inputProperties」に指定した値は，繰り返し実行するフロー内で使用される予約プロパティ「reserved.loop.input」に格納されます。予約プロパティ「reserved.loop.input」および「reserved.loop.index」は，繰り返しごとに異なる値が格納されます。予約プロパティ「reserved.loop.input」および「reserved.loop.index」は，繰り返しごとに異なる値が格納されるため，参照指定「?dna_reserved.loop.input?, ?dna_reserved.loop.input?」の形式で指定してください。

注※2

プロパティ「outputProperties」には，繰り返し実行するフロー内で使用される予約プロパティ「reserved.loop.output」の値が格納されます。

関連トピック

• マニュアル「JP1/AO 構築ガイド」−「ユーザー設定プロパティファイル（config_user.properties）」のトピック

• マニュアル「JP1/AO サービステンプレート開発ガイド」−「予約プロパティ一覧」のトピック
