4.2.11 階層フロー部品
機能

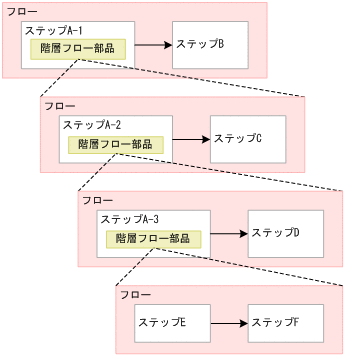

フロー中に別のフローを定義できます。階層フロー部品を使用すると，フローを階層化できます。フローの階層化は，最上位のフローを第1階層として最大25階層まで定義できます。
|
|
![[図データ]](GRAPHICS/SR040100.GIF)
注意事項
-
部品の実行中にタスクを実行停止した場合は，階層フロー部品内の実行中のステップが完了してからタスクの状態が「失敗」または「正常終了」になります。
-
部品の実行中にタスクを強制停止した場合は，階層フロー部品内で実行中の部品も直ちに終了され，タスクの状態が「失敗」または「正常終了」になります。
-
階層フロー内のステップの戻り値は，階層フロー部品の戻り値に反映されません。
バージョン
01.11.00
タグ
Control Flow
戻り値
|
戻り値 |
説明 |
|---|---|
|
0 |
階層フロー部品内（一階層配下）のステップが正常に終了した。 |
|
1 |
階層フロー部品内（一階層配下）のステップが警告終了した。異常終了したステップはなし。 |
|
2 |
階層フロー部品内（一階層配下）のステップが異常終了した。 |
プロパティ一覧
プロパティを次の表に示します。
|
プロパティキー |
プロパティ名 |
説明 |
デフォルト値 |
入出力種別 |
必須区分 |
|---|---|---|---|---|---|
|
errorStep |
失敗したステップ |
階層フロー部品内（一階層配下）で失敗したステップのステップIDが半角コンマ区切りで出力されます。 |
− |
出力 |
△ |
|
returnValueOfErrorStep |
失敗したステップの戻り値 |
階層フロー部品内（一階層配下）で失敗したステップの戻り値が半角コンマ区切りで出力されます。 |
− |
出力 |
△ |
関連トピック
-
マニュアル「JP1/AO サービステンプレート開発ガイド」−「フローの階層化について」のトピック
