4.2.16　値判定分岐部品

機能

サービスプロパティの値，予約プロパティの値，リテラル文字列，またはこれらを組み合わせた文字列と，指定した条件値を比較します。比較した結果を判定して，次に実行するステップを振り分けます。

値判定分岐部品は，「後続するステップ」と「判定条件が一致した場合にだけ実行するステップ」の2つを分岐先として接続します。入力値が判定条件と一致した場合，「分岐先ステップ」，「後続するステップ」の順番で実行します。入力値が判定条件と一致しなかった場合，「後続するステップ」だけ実行します。

値判定分岐部品は，値判定部品と戻り値判定分岐部品を統合した部品です。

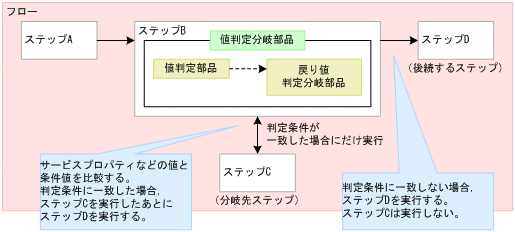

図4‒12　値判定分岐部品の概要

注意事項

この部品を実行すると，値判定部品を実行したタスクログが出力されます。値判定分岐部品としてタスクログは出力されません。
部品の実行中にタスクを実行停止した場合は，値判定分岐部品の処理が完了してからタスクの状態が「正常終了」になります。
部品の実行中にタスクを強制停止した場合は，値判定部品と戻り値判定分岐部品の実行状態でタスクの状態，戻り値およびステップの状態が異なります。

値判定部品の実行が完了していない場合

実行中の処理が終了します。値判定部品の処理完了を待ちません。タスクの状態が「失敗」になります。なお，［タスク］画面の［フロー］エリアに表示される戻り値は，80になります。タスクログに出力される戻り値は，強制停止したタイミングにより異なります。

値判定部品の実行が完了したあとで，戻り値判定分岐部品の実行が完了していない場合

戻り値判定分岐部品の処理が完了してからタスクの状態が「正常終了」になります。ただし，［タスク］画面の［フロー］エリアに表示される戻り値およびステップの状態は，値判定部品を実行したときの戻り値およびステップの状態が表示されます。

バージョン

01.10.01

タグ

Control Flow

戻り値

戻り値	説明
0	次のどちらかの場合，戻り値を0で返す。判定結果が真の場合。プロパティ「condition」で数値比較を指定したが，プロパティ「valueX」，「value1」および「value2」のどれかのプロパティに対して，数値に変換できない値が指定され，プロパティ「defaultReturnCode」に指定した値が0の場合。
1	次のどちらかの場合，戻り値を1で返す。判定結果が偽の場合。プロパティ「condition」で数値比較を指定したが，プロパティ「valueX」，「value1」および「value2」のどれかのプロパティに対して，数値に変換できない値が指定され，プロパティ「defaultReturnCode」に指定した値が1の場合。

戻り値

説明

次のどちらかの場合，戻り値を0で返す。

判定結果が真の場合。
プロパティ「condition」で数値比較を指定したが，プロパティ「valueX」，「value1」および「value2」のどれかのプロパティに対して，数値に変換できない値が指定され，プロパティ「defaultReturnCode」に指定した値が0の場合。

次のどちらかの場合，戻り値を1で返す。

判定結果が偽の場合。
プロパティ「condition」で数値比較を指定したが，プロパティ「valueX」，「value1」および「value2」のどれかのプロパティに対して，数値に変換できない値が指定され，プロパティ「defaultReturnCode」に指定した値が1の場合。

プロパティ一覧

プロパティを次の表に示します。

プロパティキー	プロパティ名	説明	デフォルト値	入出力種別	必須区分
condition	判定条件	プロパティ「valueX」の判定条件を指定します。判定条件を次から選択します。 valueX=value1 入力値と判定条件値1が等しい場合に指定します。（数値比較） valueX!=value1 入力値と判定条件値1が等しくない場合に指定します。（数値比較） valueX<value1 入力値が判定条件値1未満の場合に指定します。（数値比較） valueX>value1 入力値が判定条件値1を超える場合に指定します。（数値比較） valueX<=value1 入力値が判定条件値1以下の場合に指定します。（数値比較） valueX>=value1 入力値が判定条件値1以上の場合に指定します。（数値比較） valueX>value1 AND valueX<value2 入力値が判定条件値1を超える，かつ入力値が判定条件値2未満の場合に指定します。（数値比較） valueX>=value1 AND valueX<value2 入力値が判定条件値1以上，かつ入力値が判定条件値2未満の場合に指定します。（数値比較） valueX>value1 AND valueX<=value2 入力値が判定条件値1を超える，かつ入力値が判定条件値2以下の場合に指定します。（数値比較） valueX>=value1 AND valueX<=value2 入力値が判定条件値1以上，かつ入力値が判定条件値2以下の場合に指定します。（数値比較） valueX<value1 OR valueX>value2 入力値が判定条件値1より小さい，または入力値が判定条件値2より大きい条件の場合に指定します。（数値比較） valueX<=value1 OR valueX>value2 入力値が判定条件値1以下，または入力値が判定条件値2より大きい条件の場合に指定します。（数値比較） valueX<value1 OR valueX>=value2 入力値が判定条件値1より小さい，または入力値が判定条件値2以上の場合に指定します。（数値比較） valueX<=value1 OR valueX>=value2 入力値が判定条件値1以下，または入力値が判定条件値2以上の場合に指定します。（数値比較） valueX equals value1 入力値と判定条件値1が等しい場合に指定します。大文字と小文字は区別されます。（文字列比較） valueX not equals value1 入力値と判定条件値1が等しくない場合に指定します。大文字と小文字は区別されます。（文字列比較） valueX contains value1 入力値が判定条件値1を含む場合に指定します。大文字と小文字は区別されます。（文字列比較） valueX not contains value1 入力値が判定条件値1を含まない場合に指定します。大文字と小文字は区別されます。（文字列比較）	valueX=value1	入力	○
valueX	入力値	判定する対象の値を1,024文字以内で指定します。次の形式で指定できます。また，これらを組み合わせることも可能です。 ?dna_サービスプロパティのプロパティキー?（サービスプロパティに入力された値を参照する場合） ?dna_予約プロパティのプロパティキー?（予約プロパティに入力された値を参照する場合）リテラル文字列	−	入力	○
value1	判定条件値1	プロパティ「valueX」を判定する値を1,024文字以内で指定します。次の形式で指定できます。また，これらを組み合わせることも可能です。 ?dna_サービスプロパティのプロパティキー?（サービスプロパティに入力された値を参照する場合） ?dna_予約プロパティのプロパティキー?（予約プロパティに入力された値を参照する場合）リテラル文字列プロパティ「condition」で指定する「value1」とマッピングします。	−	入力	△
value2	判定条件値2	プロパティ「valueX」を判定する値を1,024文字以内で指定します。次の形式で指定できます。また，これらを組み合わせることも可能です。 ?dna_サービスプロパティのプロパティキー?（サービスプロパティに入力された値を参照する場合） ?dna_予約プロパティのプロパティキー?（予約プロパティに入力された値を参照する場合）リテラル文字列プロパティ「condition」で指定する「value2」とマッピングします。プロパティ「condition」で「value2」が含まれる場合に有効となります。	−	入力	△
defaultReturnCode	判定失敗時の戻り値	プロパティ「condition」で数値比較が指定された場合で，プロパティ「valueX」，「value1」,または「value2」のどれかで数値変換できない値が指定された場合に，部品の戻り値として返される値を指定します。 0 判定結果を「判定条件と一致した。」とする場合に指定します。 1 判定結果を「判定条件と一致しなかった。」とする場合に指定します。 63 判定結果を判定失敗として，ステップを異常終了させる場合に指定します。「分岐先ステップ」，「後続するステップ」のどちらのステップも実行しないで異常終了します。	63	入力	○
