2.1.4　PFM - RM for Virtual Machineのセットアップ手順

(1)　Virtageの設定

監視対象の仮想環境がVirtageの場合，監視エージェントをインストールしたホストとVirtage環境の両方で設定が必要になります。設定手順を次に示します。

1. Virtageに同梱されているVirtage管理ツールのHvmShコマンド（HvmSh.exe）を，PFM - RMホストの次のフォルダ配下にコピーする。

   インストール先フォルダ\agt8\plugin\jpcagt5virtage.d\

2. 監視対象となるVirtage環境で，監視エージェントをインストールしたマシンのIPアドレスを設定する。

   詳細については，「2.5.3　Virtageの場合」を参照してください。

ページの先頭へ

(2)　PFM - RM for Virtual Machineの登録

PFM - ManagerおよびPFM - Web Consoleを使ってPFM - RM for Virtual Machineを一元管理するために，PFM - ManagerおよびPFM - Web ConsoleにPFM - RM for Virtual Machineを登録する必要があります。

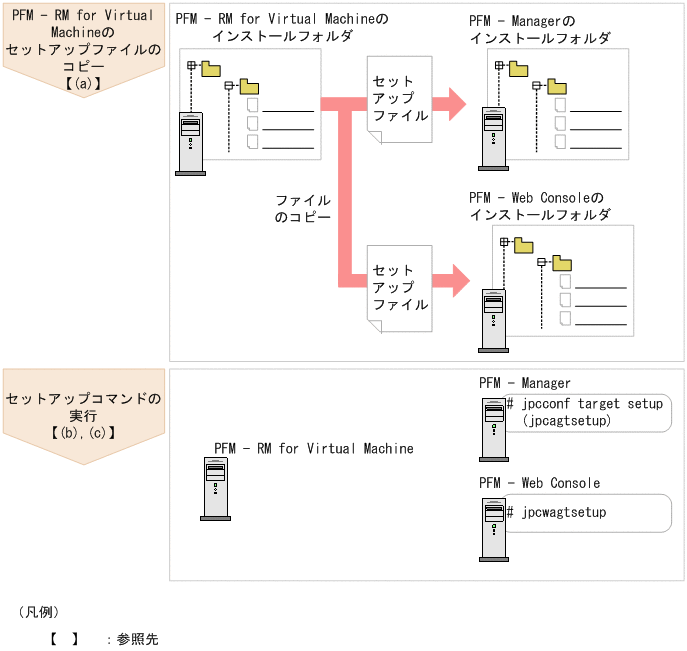

PFM - RM for Virtual Machineの登録の流れを次に示します。

重要

• PFM - RM for Virtual Machineの登録は，インスタンス環境を設定する前に実施してください。

• すでにPFM - RM for Virtual Machineの情報が登録されているPerformance Managementシステムに，新たに同じバージョンのPFM - RM for Virtual Machineを追加した場合，PFM - RM for Virtual Machineの登録は必要ありません。

• バージョンが異なるPFM - RM for Virtual Machineを，異なるホストにインストールする場合，古いバージョン，新しいバージョンの順でセットアップしてください。

• PFM - Managerと同じホストにPFM - RM for Virtual Machineをインストールした場合，jpcconf agent setupコマンドが自動的に実行されます。共通メッセージログに「KAVE05908-I エージェント追加セットアップは正常に終了しました」と出力されるので，結果を確認してください。コマンドが正しく実行されていない場合は，コマンドを実行し直してください。コマンドの実行方法については，マニュアル「JP1/Performance Management リファレンス」のコマンドの章を参照してください。

• PFM - RM for Virtual Machineの情報を登録する作業では，PFM - Web Consoleの［レポート階層］タブおよび［アラーム階層］タブに「RM VirtualMachine」という名前のフォルダが作成されます。［レポート階層］タブで，すでに独自に「RM VirtualMachine」という名前のフォルダまたはファイルを作成していた場合には，名前を変更してから作業を始めてください。

jpcconf agent setup -key RMVM

jpcwagtsetup

ページの先頭へ

(3)　PFM - RM for Virtual Machineの設定　

ハイパースレッディングが有効なVMwareのHost Status（PI）レコードまたはVM Status（PI_VI）レコードを監視する場合，PFM - RM for Virtual Machineの設定が必要です。PFM - RM for Virtual Machineの設定方法を次に示します。

インストール先フォルダ\agt8\agent\jpcagt8cfg.ini

[vmware]
UseHTPhysicalClocks={N | Y}

ページの先頭へ

(4)　インスタンス環境の設定

インスタンス環境の設定では，インスタンス情報を設定します。複数のインスタンス環境を設定する場合は，繰り返し実施します。

PFM - RM for Virtual Machineのインスタンス情報を設定します。インスタンス情報の設定は，PFM - RMホストで実施します。

設定するインスタンス情報を次の表に示します。セットアップの操作を始める前に，次の情報をあらかじめ確認してください。

注※1

jpcconf target setupコマンドを非対話形式で実行するときは，定義ファイル中で，この項目名をプロダクト固有のラベルとして使用します。非対話形式のコマンドの詳細については，マニュアル「JP1/Performance Management リファレンス」のコマンドについて説明している章を参照してください。

注※2

jpcconf inst setupコマンドによる再設定はできません。

注※3

Agent Collectorの収集間隔と性能情報一時ファイルの作成間隔の設定によっては，性能情報一時ファイルが更新されておらず，同じデータが収集される場合があります。「1.3.1　パフォーマンスデータ収集の流れ」を参考に，Agent Collectorの収集間隔と性能情報一時ファイルの作成間隔を適切に設定してください。

注※4

レコード収集時に性能情報一時ファイルからパフォーマンスデータを取得するため，各レコードの収集設定よりStd_Category，Cpu_Category，Memory_Category，Disk_CategoryおよびNetwork_Categoryの設定が優先されます。

対象のレコードを収集しない場合には，この項目の設定をNにすることで監視対象へのアクセス数を減らします。対象のレコードを収集する場合で本項目の設定をNにした場合には，パフォーマンスデータの収集ができません。

例えば，Std_CategoryをN（収集しない）に設定した場合は，PIレコードは次のように動作します。

• PIレコードはStoreデータベースに記録されない。

• PFM - Web ConsoleからPIレコードのリアルタイムレポートを表示すると，KAVJS5002-Iのエラーメッセージが表示される。

• PIレコードを使用したアラームをバインドしている場合，そのアラームは動作しない。

なお，パフォーマンスデータ収集の流れの詳細については「1.3.1　パフォーマンスデータ収集の流れ」を参照してください。

注※5

クラスタシステムでPFM - RM for Virtual Machineを運用する場合，PFM - RMホストのアカウントは，実行系と待機系で同一のユーザーとパスワードを設定して両方にログオンできるアカウントにしてください。

注※6

PFM - RM for Virtual Machineは，HostUserIDに指定されたユーザーアカウントを使用して収集プロセスを起動します。ユーザーアカウントのプロファイルが存在しない場合，パフォーマンスデータの取得に失敗することがあります。

ユーザーアカウントのプロファイル情報は，初回ログオン時に作成されます。

PFM - RM for Virtual Machineのインスタンス環境を追加や変更する際に，新しいユーザーアカウントを作成してHostUserIDに指定する場合，新規作成したユーザーアカウントのプロファイルがまだ存在していないことがあります。このような場合は，新規作成したユーザーアカウントで一度Windowsにログオンしてください。

注※7

収集ログは，1監視対象につき最大8ファイルが採取されます。ハードディスクに十分な空き容量がない場合，収集ログが出力エラーとなります。収集ログの詳細については，「7.3　ログ情報」を参照してください。

注※8

対象のレコードはVM Status（PI_VI）だけです。対象のフィールドについては，「5.　レコード」の「VM Status（PI_VI）」を参照してください。

物理CPUの周波数をCPUリソースクロック周波数として，仮想マシンを稼働させている物理ホスト自体のCPUリソースの過不足の状況を確認する場合は，「N」を指定して物理ホスト自体のCPUリソースを監視します。CPUリソースを使い切らないよう仮想マシンの移動や停止を行う必要がある場合に指定できます。

仮想マシンに割り当てた周波数をCPUリソースクロック周波数として，仮想マシンごとにCPUリソースの過不足の状況を確認したい場合は，「Y」を指定して仮想マシンごとのCPUリソースを監視します。仮想マシンを稼働させている物理ホストのCPUリソースに余裕がある場合に指定できます。

重要

インスタンス環境で指定する接続先環境への設定が不正の場合でも，インスタンス環境の生成コマンドは正常に終了します。しかし，そのインスタンス環境で，レコードの収集を開始すると，パフォーマンスデータが収集されません。この場合の対策については，「7.2.1(1)　PFM - RM for Virtual Machineを起動してもパフォーマンスデータが収集されない」を参照してください。

インスタンス環境の設定で入力が必要な項目は，監視対象の仮想環境によって異なります。仮想環境ごとの入力要否を次の表に示します。

インスタンス環境を構築するには，jpcconf inst setupコマンドを使用します。インスタンス環境の構築手順を次に示します。なお，インスタンス環境の設定例については，「2.6　インスタンス環境と監視対象の設定例」を参照してください。

1. jpcconf inst setupコマンドを実行する。

   インスタンス名には任意の名称を指定できます。PFM - RM for Virtual Machineでは管理を容易にするために，識別できる名称を設定してください。例えば，インスタンス名がinst1であるインスタンス環境を構築する場合，次のように指定してコマンドを実行します。

   jpcconf inst setup -key RMVM -inst inst1

   なお，インスタンス名は半角英数字である必要があります。詳細については，マニュアル「JP1/Performance Management リファレンス」を参照してください。

   jpcconf inst setupコマンドの詳細については，マニュアル「JP1/Performance Management リファレンス」の，コマンドについて説明している章を参照してください。

2. PFM - RM for Virtual Machineのインスタンス情報を設定する。

   表2-5に示した項目を，コマンドの指示に従って入力してください。各項目とも省略はできません。デフォルトで表示されている値を，項目の入力とする場合はリターンキーだけを押してください。

すべての入力が終了すると，インスタンス環境が構築されます。構築時に入力したインスタンス情報を変更したい場合は，再度jpcconf inst setupコマンドを実行し，インスタンス環境を更新してください。インスタンス環境の更新については，「2.4.2　インスタンス環境の更新の設定」を参照してください。設定した一部の情報に関しては，PFM - Web Consoleのプロパティ編集によって変更できます。設定できる情報の詳細については，「付録E.2　Remote Monitor Collectorサービスのプロパティ一覧」を参照してください。

構築されるインスタンス環境を次に示します。

• インスタンス環境のフォルダ構成

  次のフォルダ下にインスタンス環境が構築されます。

  物理ホストの場合：インストール先フォルダ\agt8

  論理ホストの場合：環境フォルダ^※\jp1pc\agt8

  注※

  環境フォルダとは，論理ホスト作成時に指定した共有ディスク上のフォルダです。

  構築されるインスタンス環境のフォルダ構成を次に示します。

  表2‒7　インスタンス環境のフォルダ構成

  フォルダ名，ファイル名			説明
  Remote Monitor	インスタンス名	groups	グループエージェント格納フォルダ
  		log	ログファイル格納フォルダ
  		targets	リモートエージェント格納フォルダ
  		GARULES.DAT	グループ化ルールの記述ファイル
  		grouplist.ini	グループ一覧ファイル
  		inssetup.bat	PFM - RM for Virtual Machine用jpcconf inst setupコマンド拡張処理
  		jpcagt.ini	Remote Monitor Collectorサービス起動情報ファイル
  		jpcagt.ini.lck	Remote Monitor Collectorサービス起動情報ファイル（インスタンスごと）のロックファイル
  		jpcagt.ini.model※	Remote Monitor Collectorサービス起動情報ファイルのモデルファイル
  		plugin.ini	仮想環境接続定義ファイル
  		status.dat	内部処理用中間ファイル
  		targetlist.ini	監視対象一覧ファイル
  		tstatuses.dat	仮想Agentステータス情報ファイル
  store	インスタンス名	backup	バックアップ先フォルダ
  		dump	エクスポート先フォルダ
  		import	インポート用フォルダ
  		log	ログファイル格納フォルダ
  		partial	部分バックアップ用フォルダ
  		*.DAT	データモデル定義ファイル
  		*.DB	パフォーマンスデータファイル
  		*.IDX	パフォーマンスデータファイルのインデックスファイル
  		*.LCK	パフォーマンスデータファイルのロックファイル
  		jpcsto.ini	Remote Monitor Storeサービス起動情報ファイル
  		jpcsto.ini.model※	Remote Monitor Storeサービス起動情報ファイルのモデルファイル
  		status.dat	内部処理用中間ファイル

  注※

  インスタンス環境を構築した時点の設定値に戻したいときに使用します。

• インスタンス環境のサービスID

  インスタンス環境のサービスIDは次のようになります。

  プロダクト名表示機能が有効な場合

  インスタンス名[ホスト名]<RM VirtualMachine>

  プロダクト名表示機能が無効な場合

  8 機能ID インスタンス番号 インスタンス名 [ホスト名]

  PFM - RM for Virtual Machineの場合，インスタンス名にはjpcconf inst setupコマンドで指定したインスタンス名が表示されます。サービスIDについては，マニュアル「JP1/Performance Management 設計・構築ガイド」の，付録に記載されている命名規則を参照してください。また，プロダクト名表示機能の詳細については，マニュアル「JP1/Performance Management 設計・構築ガイド」の，Performance Managementの機能について説明している章を参照してください。

• インスタンス環境のWindowsのサービス名

  インスタンス環境のWindowsのサービス名は次のようになります。

  • Remote Monitor Collectorサービス：PFM - RM for Virtual Machineインスタンス名[論理ホスト名]

  • Remote Monitor Storeサービス：PFM - RM Store for Virtual Machineインスタンス名[論理ホスト名]

  Windowsのサービス名については，マニュアル「JP1/Performance Management 設計・構築ガイド」の，付録に記載されている命名規則を参照してください。

  また，論理ホストで運用する場合のWindowsのサービス名については，マニュアル「JP1/Performance Management 運用ガイド」の，クラスタシステムでの構築と運用について説明している章を参照してください。

ページの先頭へ

(5)　監視対象の設定

「(4)　インスタンス環境の設定」で設定したインスタンスに監視対象の仮想環境の情報を設定します。1つのインスタンスに対して，50個まで監視対象の仮想環境を設定できます。複数の監視対象の仮想環境を設定する場合は，この手順を繰り返し実施してください。ただし，監視対象の仮想環境の数が多い場合，マシンの性能や環境によっては期待した性能が出ないことがあります。この場合は，監視対象の仮想環境の数を減らしてください。また，運用の前に十分に検証してください。

監視対象ホスト設定時の注意事項

• 監視対象ホストの設定で指定した値が不正でも，監視対象の生成コマンドは正常に終了します。しかし，不正な設定のままレコードの収集を開始しても，パフォーマンスデータは収集されません。この場合の対策については，「7.2.1(1)　PFM - RM for Virtual Machineを起動してもパフォーマンスデータが収集されない」を参照してください。

監視対象の設定は，PFM - RM for Virtual Machineホストで実施します。

監視対象の設定項目を次の表に示します。操作の開始前にあらかじめ確認してください。

注※1

jpcconf target setupコマンドを非対話形式で実行するときは，定義ファイル中で，この項目名をプロダクト固有のラベルとして使用します。非対話形式のコマンドの詳細については，マニュアル「JP1/Performance Management リファレンス」のコマンドについて説明している章を参照してください。

注※2

稼働性能情報の収集とヘルスチェックを実施するためには，少なくとも，PFM - RMホストで名前解決できるようにする必要があります。また，JP1/IM連携機能を使用する場合はJP1/IMホストで名前解決できるようにする必要があります。

注※3

「All」はグループエージェント用の予約語のため使用できません。

注※4

Securityを0以外にする場合は，VMware ESX 側で/sdkに対してHTTPSを許可する必要があります。また，Securityを0にする場合は，VMware ESX側で/sdkに対してHTTPを許可する必要があります。設定方法については，次のVMwareのドキュメントをご確認ください。

• VMware ESX 4.0

  ESX 構成ガイド

  Web プロキシ サービスのセキュリティ設定の変更

• VMware ESX 4.1

  ESX 構成ガイド

  Web プロキシ サービスのセキュリティ設定の変更

• VMware ESX 5

  vSphere 5 Documentation Center - vSphere セキュリティ

  Web プロキシ サービスのセキュリティ設定の変更

注※5

監視対象の仮想環境がVMwareの場合，指定するアカウントにはVMwareのロールの「読み取り専用」以上の権限が必要です。権限の設定方法については，VMwareのマニュアルを参照してください。

監視対象の仮想環境がHyper-Vの場合，指定するアカウントの権限については，「2.5.2　Hyper-Vの場合」を参照してください。

監視対象の仮想環境がKVMの場合，スーパーユーザーでログインしてください。ログインしたあとの設定手順および注意事項については，「2.5.4　KVMの場合」を参照してください。

注※6

監視対象の仮想環境がKVMの場合，指定するユーザーのログインシェルは，「bash」，「bsh」または「ksh」のどれかを使用してください。

注※7

監視対象の仮想環境がVMwareの場合，VMware側のパスワードに次の記号文字を使用しているときは，監視対象の設定のPassword項目を設定するときに次のとおり変換した文字列を入力してください。

記号	入力する文字列
<	&lt;
>	&gt;
&	&amp;
'	&apos;
"	&quot;

たとえば，Password に「abc<def>xyz」と指定したい場合は，「abc&lt;def&gt;xyz」と入力してください。

注※8

レコードの収集の度に，秘密鍵ファイルを参照します。レコードの収集時に，秘密鍵ファイルが参照できるパスを指定する必要があります。

注※9

クライアント証明書に問題がある場合，Docker環境が接続を拒否するため，パフォーマンスデータの収集はできません。

監視対象の設定で入力が必要な項目は，監視対象の仮想環境によって異なります。仮想環境ごとの入力要否を次の表に示します。

監視対象の設定には，jpcconf target setupコマンドを使用します。監視対象の設定手順を次に示します。

1. jpcconf target setupコマンドを実行する。

   PFM - RM for Virtual Machineでは，監視対象の名前として物理サーバのホスト名を指定することを推奨します。

   インスタンス名inst1の監視対象ホストtargethost1を監視対象として設定する場合のコマンド実行例を次に示します。

   jpcconf target setup -key RMVM -inst inst1 -target targethost1

   jpcconf target setupコマンドの詳細については，マニュアル「JP1/Performance Management リファレンス」のコマンドについて説明している章を参照してください。

2. PFM - RM for Virtual Machineの監視対象を設定する。

   コマンドの指示に従って監視対象の設定項目を入力します。監視対象の設定項目については，表2-8を参照してください。各設定項目を入力したら，リターンキーを押して設定してください。デフォルトで表示されている値をそのまま入力内容とする場合は，リターンキーだけを押してください。

監視対象がVMwareの場合の設定例を次に示します。

設定する監視対象の条件

• 物理サーバのホスト名：targethost1

• ユーザー：user1

• パスワード：pass1

• ドメイン：domain1

C:\Program Files\Hitachi\jp1pc\tools>jpcconf target setup -key RMVM -inst inst1 -target targethost1
Target Host [] : targethost1 <Enter>
VM_Host [] : <Enter>
Security [1] : <Enter>
Port [0] :<Enter>
UserID:user1 <Enter>
Password :pass1※1<Enter>
Re-enter :pass1※1<Enter>
Domain [] :<Enter>
Private_Key_File [] :<Enter>
KAVE05361-I 監視対象を追加しています (servicekey※2=RMVM,inst=inst1, target=targethost1)
KAVE05362-I 監視対象が追加されました (servicekey※2=RMVM,inst=inst1, target=targethost1)

注※ 1

パスワードは再入力を要求されます。入力したパスワードは画面には表示されません。

注※ 2

PFM - Managerのプロダクト名表示機能が無効の場合，「servicekey」は「agt8」と表示されます。

すべての設定が完了すると，監視対象の環境が構築されます。監視対象の環境のフォルダ構成を次の表に示します。

注※

論理ホストで運用する場合はPFM - RM for Virtual Machineのインストール先フォルダを環境フォルダ\jp1pcに読み替えてください。

なお，監視対象の設定で追加されるサービスIDは次のようになります。

追加されるサービスID

• Remote Agentサービス

  8Aインスタンス番号 インスタンス名[監視対象名@ホスト名]

  インスタンス名と監視対象名はjpcconf target setupコマンドで指定した値になります。

  PFM - RMホストのホスト名がhost1でインスタンス名にinst1，監視対象名にtargethost1を指定した場合，サービスIDは次のようになります。

  8A1inst1[targethost1@host1]

サービスIDの詳細については，マニュアル「JP1/Performance Management 設計・構築ガイド」の付録に記載されている命名規則を参照してください。

監視対象の情報を変更したい場合は，再度jpcconf target setupコマンドを実行し，監視対象の情報を更新してください。監視対象の更新の詳細については，「2.4.3　監視対象の更新」を参照してください。

設定した一部の情報は，PFM - Web Consoleのプロパティ編集で変更できます。プロパティ編集で変更できる情報の詳細については，「付録E.3　リモートエージェントとグループエージェントのプロパティ一覧」を参照してください。

ページの先頭へ

(6)　証明書の組み込み　　

VMwareとの通信にSSL/TLSを用いる場合，証明書を組み込む必要があります。詳細については，「2.5.1　VMwareの場合」を参照してください。

重要

VMwareとの通信にSSL/TLSを用いる場合で，証明書を組み込んでいないときには，次の問題が生じることがあります。

• パフォーマンスデータ収集時に，接続先VMwareからの応答に時間が掛かる

• パフォーマンスデータ収集時に，接続先VMwareからの応答に時間が掛かることによって，収集間隔内でパフォーマンスデータ取得が完了しないで，収集失敗となることがある

Docker環境との通信にはSSL/TLSを用いるため，CA証明書およびクライアント証明書を組み込む必要があります。詳細については，「2.5.5　Docker環境の場合」を参照してください。

重要

Docker環境との通信にはSSL/TLSを用いるため，CA証明書を組み込んでいないときには，次の問題が生じることがあります。

• パフォーマンスデータ収集時に，接続先Docker環境からの応答に時間が掛かる

• パフォーマンスデータ収集時に，接続先Docker環境からの応答に時間が掛かることによって，収集間隔内でパフォーマンスデータ取得が完了しないで，収集失敗となることがある

クライアント証明書を組み込んでいない場合は，Docker環境が接続を拒否するため，収集に失敗します。

ページの先頭へ

(7)　ネットワークの設定　

Performance Managementを使用するネットワーク構成に応じて，変更する場合にだけ必要な設定です。

ネットワークの設定では次の2つの項目を設定できます。

• IPアドレスを設定する

  Performance Managementを複数のLANに接続されたネットワークで使用するときに設定します。複数のIPアドレスを設定するには，jpchostsファイルにホスト名とIPアドレスを定義します。設定したjpchostsファイルはPerformance Managementシステム全体で統一させてください。

  IPアドレスの設定の詳細については，マニュアル「JP1/Performance Management 設計・構築ガイド」の，インストールとセットアップについて説明している章を参照してください。

• ポート番号を設定する

  Performance Managementが使用するポート番号を設定できます。運用での混乱を避けるため，ポート番号とサービス名は，Performance Managementシステム全体で統一させてください。

  ポート番号の設定の詳細については，マニュアル「JP1/Performance Management 設計・構築ガイド」の，インストールとセットアップについて説明している章を参照してください。

ページの先頭へ

(8)　ログのファイルサイズ変更　

Performance Managementの稼働状況を，Performance Management独自のログファイルに出力します。このログファイルを「共通メッセージログ」と呼びます。共通メッセージログは，デフォルトで2,048キロバイトのファイルが2ファイル使用されます。このファイルサイズを変更したい場合にだけ，必要な設定です。

詳細については，マニュアル「JP1/Performance Management 設計・構築ガイド」の，インストールとセットアップについて説明している章を参照してください。

ページの先頭へ

(9)　パフォーマンスデータの格納先の変更　

PFM - RM for Virtual Machineで管理されるパフォーマンスデータを格納するデータベースの保存先，バックアップ先またはエクスポート先のフォルダを変更したい場合にだけ，必要な設定です。

パフォーマンスデータは，デフォルトで，次の場所に保存されます。

• 保存先：インストール先フォルダ\agt8\store\インスタンス名\

• バックアップ先：インストール先フォルダ\agt8\store\インスタンス名\backup\

• 部分バックアップ先：インストール先フォルダ\agt8\store\インスタンス名\partial\

• エクスポート先：インストール先フォルダ\agt8\store\インスタンス名\dump\

• インポート先：インストール先フォルダ\agt8\store\インスタンス名\import\

  重要

  論理ホストで運用する場合のデフォルトの保存先については，「インストール先フォルダ」を「環境フォルダ\jp1pc」に読み替えてください。

詳細については，「2.4.1　パフォーマンスデータの格納先の変更」を参照してください。

ページの先頭へ

(10)　PFM - RM for Virtual Machineの接続先PFM - Managerの設定

PFM - RM for Virtual Machineがインストールされているホストで，そのPFM - RM for Virtual Machineを管理するPFM - Managerを設定します。接続先のPFM - Managerを設定するには，jpcconf mgrhost defineコマンドを使用します。

重要

• 同一ホスト上に，複数のPFM - RMがインストールされている場合でも，接続先に指定できるPFM - Managerは，1つだけです。PFM - RMごとに異なるPFM - Managerを接続先に設定することはできません。

• PFM - RM for Virtual MachineとPFM - Managerが同じホストにインストールされている場合，接続先PFM - ManagerはローカルホストのPFM - Managerとなります。この場合，接続先のPFM - ManagerをほかのPFM - Managerに変更できません。

手順を次に示します。

1. Performance Managementのプログラムおよびサービスを停止する。

   セットアップを実施する前に，ローカルホストでPerformance Managementのプログラムおよびサービスが起動されている場合は，すべて停止してください。サービスの停止方法については，マニュアル「JP1/Performance Management 運用ガイド」の，Performance Managementの起動と停止について説明している章を参照してください。

   jpcconf mgrhost defineコマンド実行時に，Performance Managementのプログラムおよびサービスが起動されている場合は，停止を問い合わせるメッセージが表示されます。

2. 接続先のPFM - Managerホストのホスト名を指定して，jpcconf mgrhost defineコマンドを実行する。

   例えば，接続先のPFM - Managerがホストhost01上にある場合，次のように指定します。

   jpcconf mgrhost define -host host01

ページの先頭へ

(11)　動作ログ出力の設定　

PFMサービスの起動・停止時や，PFM - Managerとの接続状態の変更時に動作ログを出力したい場合に必要な設定です。動作ログとは，システム負荷などのしきい値オーバーに関するアラーム機能と連動して出力される履歴情報です。

設定方法については，「付録I　動作ログの出力」を参照してください。

ページの先頭へ

(12)　WMIの設定

WMIの設定の詳細については，「2.5.2　Hyper-Vの場合」を参照してください。

ページの先頭へ

(13)　SSHの接続設定方法

監視対象ホストがKVMの場合，監視対象ホストからパフォーマンスデータを収集するためにSSHの接続が必要になります。ここでは，SSHの接続設定方法について説明します。なお，SSHの認証には，公開鍵認証方式を使用します。

SSHを接続するには，次のような設定が必要となります。

• SSHサーバの公開鍵認証を有効にする

  監視対象ホストで設定します。

• 鍵を作成する

  PFM - RMホストで設定します。

• 秘密鍵をPFM - RMホストに配置する

  PFM - RMホストで設定します。

• 公開鍵を監視対象ホストに配置する

  監視対象ホストで設定します。

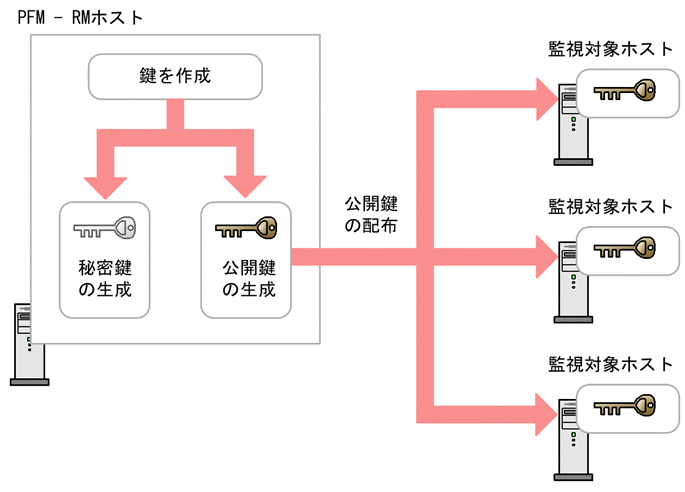

公開鍵認証の概念について，次の図に示します。

なお，クラスタシステムでの公開鍵認証には，実行系ノードと待機系ノードで共通の鍵を使用する方法と，別々の鍵を使用する方法があります。

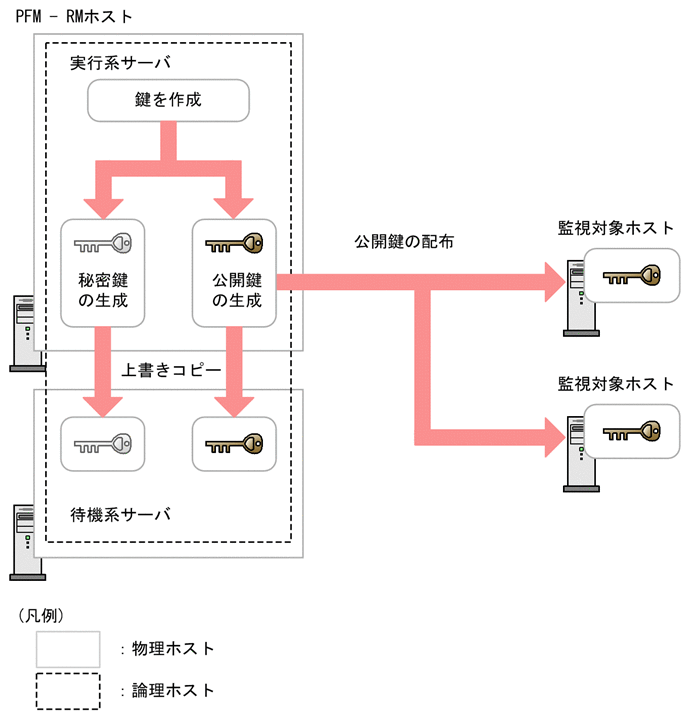

実行系ノードと待機系ノードで共通の鍵を使用する場合は，実行系ノードの鍵ファイルを待機系ノードの鍵ファイルに上書きコピーします。共通の鍵を使用する場合の概念について，次の図に示します。

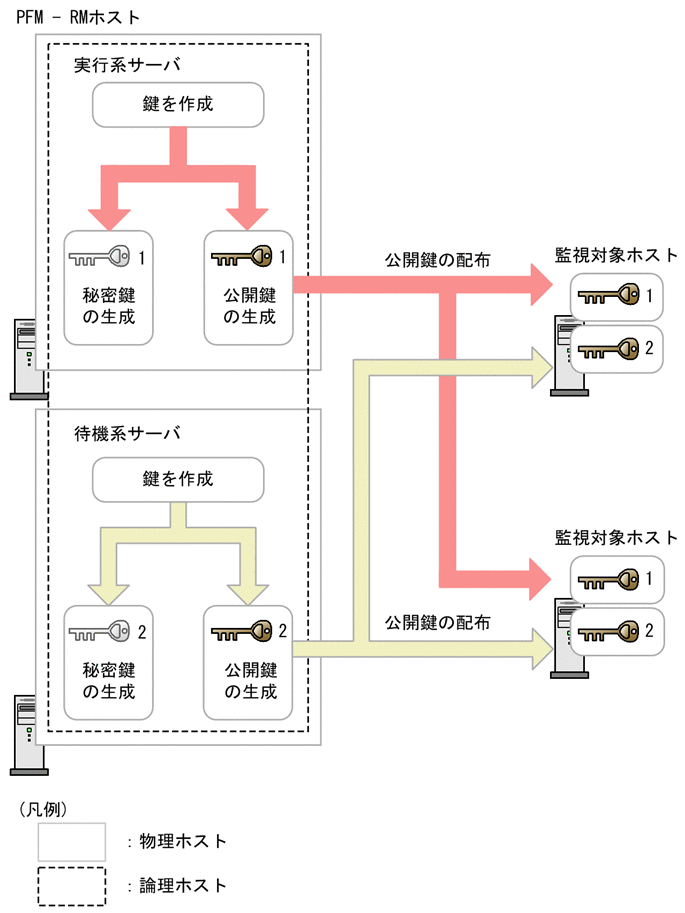

実行系ノードと待機系ノードで別々の鍵を使用する場合は，実行系ノードの鍵ファイルと待機系ノードの鍵ファイルの両方を監視対象ホストに登録します。別々の鍵を使用する場合の概念について，次の図に示します。

SSHの設定の詳細については，「2.5.4　KVMの場合」を参照してください。
