OpenTP1を使用したC/Sシステム業務では，クライアントアプリケーション型のC/Sシステム業務となります。このとき，クライアントからサーバへの通信はRPC（Remote Procedure Call）コーディングを使用します。
クライアントにあるAPが，RPCでサーバのOpenTP1に対して処理を要求し，受注データ処理を行います。クライアントのAPは，TRANSCEIVE文で画面の入出力を要求し，RPCでサーバに対してファイルの参照・更新を要求します。

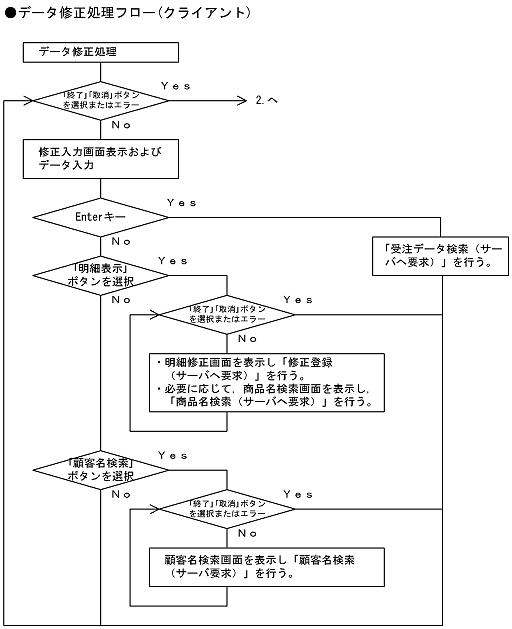

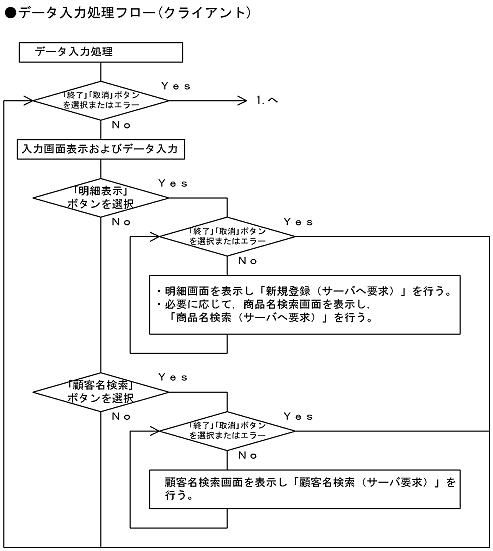

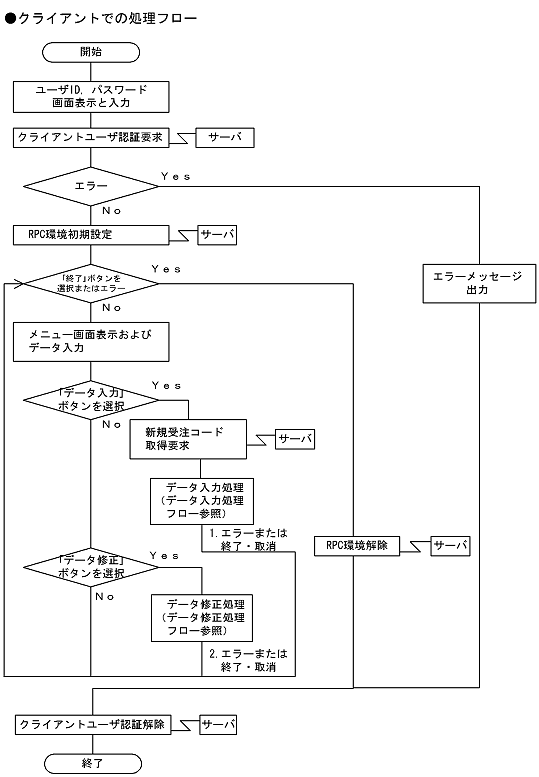

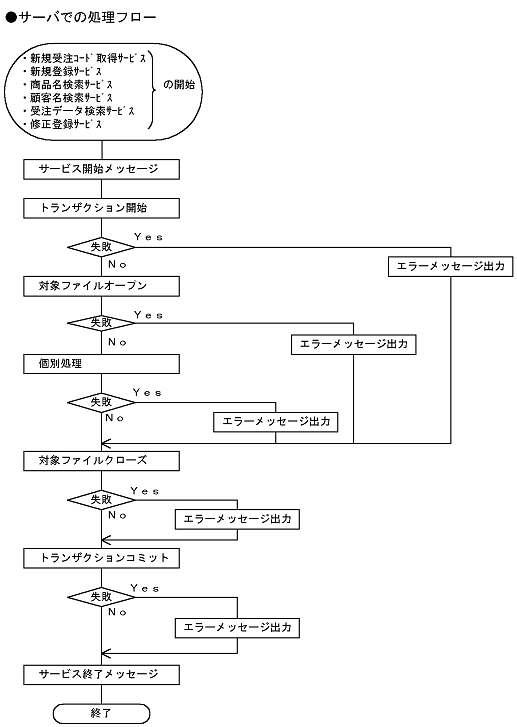

図8-51 OLTPクライアントAPの処理の概要
![[図データ]](FIGURE/ZU072900.GIF)
![[図データ]](FIGURE/ZU073000.GIF)
![[図データ]](FIGURE/ZU073100.GIF)
![[図データ]](FIGURE/ZU073200.GIF)
![[図データ]](FIGURE/ZU073300.GIF)
サーバ側のコーディング例およびクライアント側のコーディング例を次の図に示します。
なお，このプログラムソースは，XMAP3で提供されています。

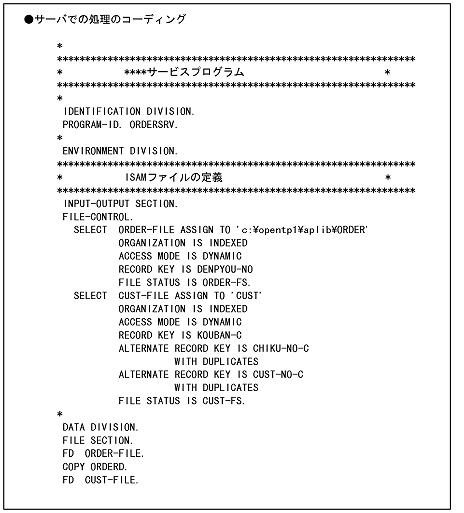

図8-52 サービスプログラム（1／4）
![[図データ]](FIGURE/ZU073400.GIF)

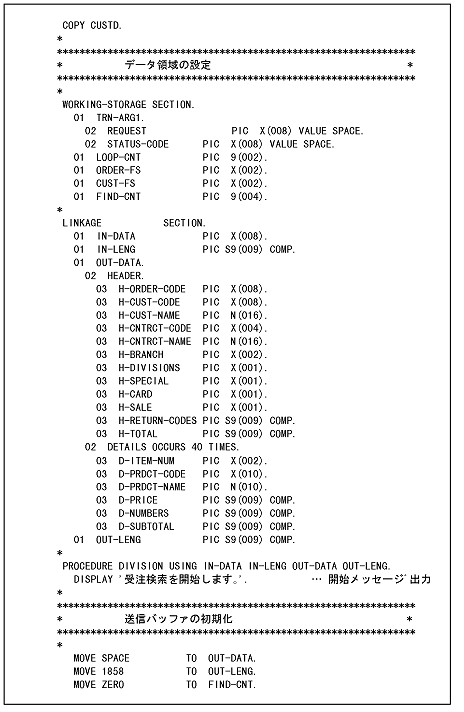

図8-53 サービスプログラム（2／4）
![[図データ]](FIGURE/ZU073401.GIF)

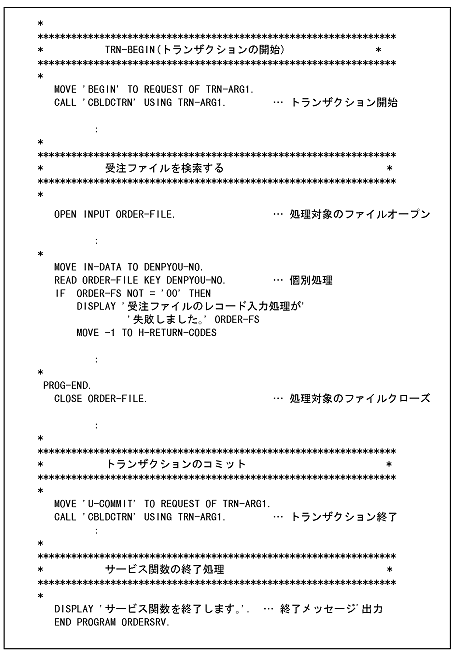

図8-54 サービスプログラム（3／4）
![[図データ]](FIGURE/ZU073402.GIF)

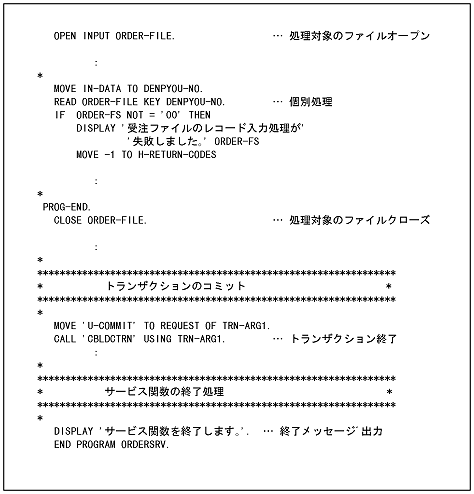

図8-55 サービスプログラム（4／4）
![[図データ]](FIGURE/ZU073403.GIF)

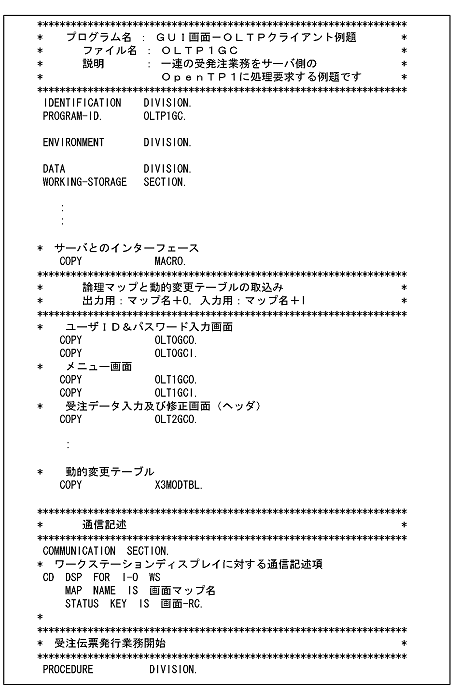

図8-56 OpenTP1を使用した受注業務（1／10）
![[図データ]](FIGURE/ZU073500.GIF)

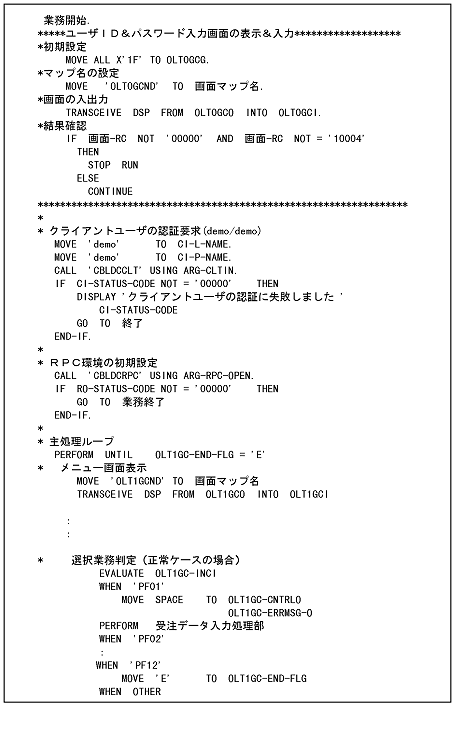

図8-57 OpenTP1を使用した受注業務（2／10）
![[図データ]](FIGURE/ZU073501.GIF)

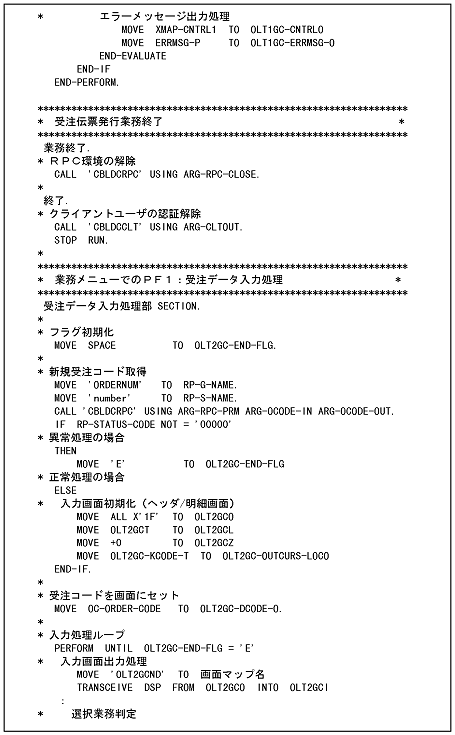

図8-58 OpenTP1を使用した受注業務（3／10）
![[図データ]](FIGURE/ZU073502.GIF)
図8-59 OpenTP1を使用した受注業務（4／10）
![[図データ]](FIGURE/ZU073503.GIF)
図8-60 OpenTP1を使用した受注業務（5／10）
![[図データ]](FIGURE/ZU073504.GIF)

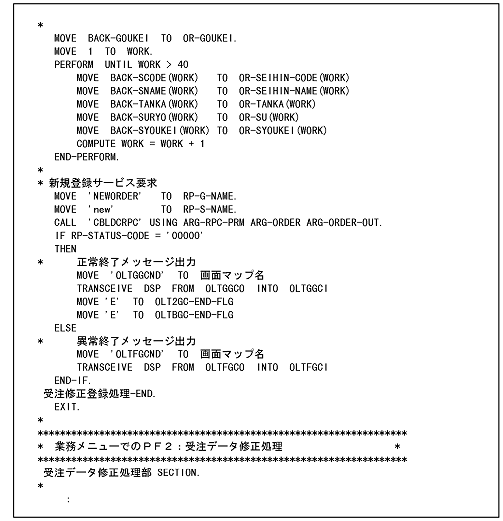

図8-61 OpenTP1を使用した受注業務（6／10）
![[図データ]](FIGURE/ZU073505.GIF)

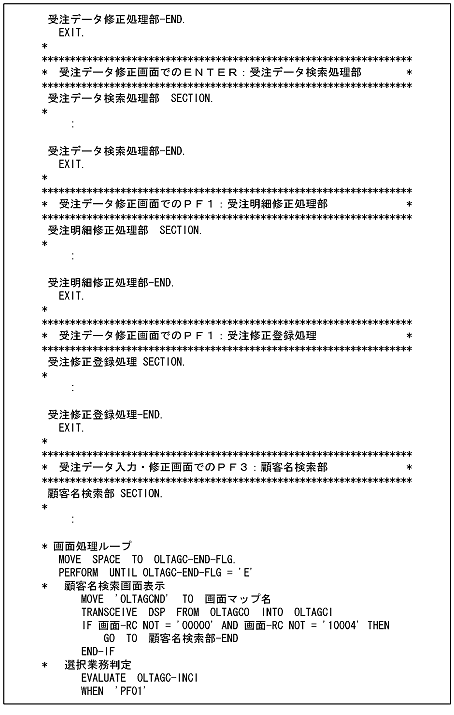

図8-62 OpenTP1を使用した受注業務（7／10）
![[図データ]](FIGURE/ZU073506.GIF)
図8-63 OpenTP1を使用した受注業務（8／10）
![[図データ]](FIGURE/ZU073507.GIF)

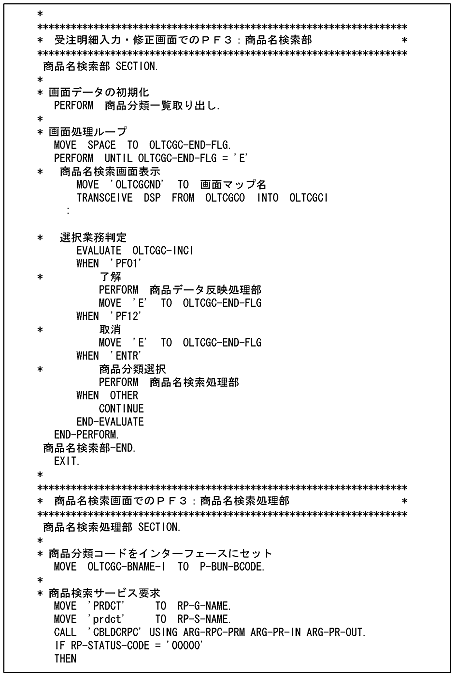

図8-64 OpenTP1を使用した受注業務（9／10）
![[図データ]](FIGURE/ZU073508.GIF)
図8-65 OpenTP1を使用した受注業務（10／10）
![[図データ]](FIGURE/ZU073509.GIF)
