この例題で想定する受発注業務の概要を次の図に示します。

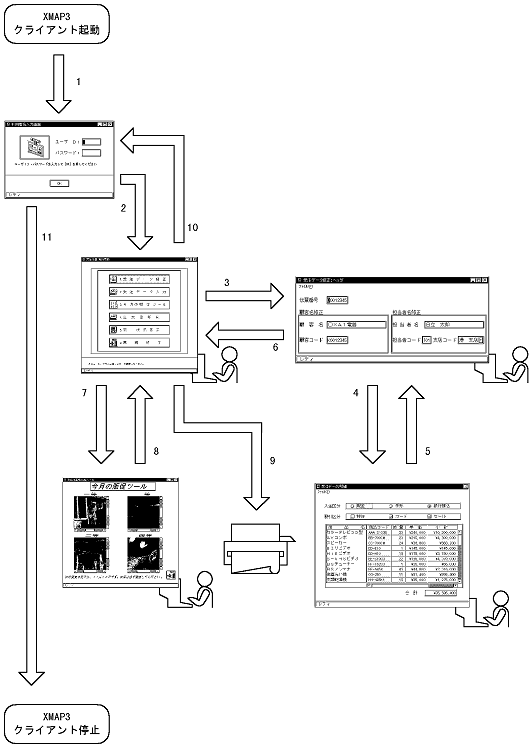

図8-66　受発注業務の概要

1. 「XMAP3クライアント」を起動すると，初期画面（「利用者名入力画面」）が表示される。
2. 初期画面で［OK］ボタンを選ぶと，メニュー画面（「受注伝票発行業務」画面）が表示される。
3. メニュー画面で［受注データ修正］ボタンを選ぶと，修正ヘッダ画面（「受注データ修正：ヘッダ」画面）が表示される。
4. 修正ヘッダ画面の［ファイル］-［明細］コマンドを選ぶと，修正明細画面（「受注データ：明細」画面）が表示される。
5. 修正明細画面で［ファイル］-［終了］コマンド，または［ファイル］-［取消］コマンドを選ぶと，修正ヘッダ画面に戻る。
6. 修正ヘッダ画面で［ファイル］-［終了］コマンドを選ぶと，メニュー画面に戻る。
7. メニュー画面で［今月の販促ツール］ボタンを選ぶと，販促画面（「受発注業務：販促ツール」画面）が表示される。
8. 販促画面で［EXIT］ボタンを選ぶと，メニュー画面に戻る。
9. メニュー画面で［注文書印刷］ボタンを選ぶと，帳票が印刷される。
10. メニュー画面で［業務終了］ボタンを選ぶと，初期画面に戻る。
11. 「XMAP3クライアント」を停止すると，初期画面が閉じられる。

受発注業務で使用する画面と，サーバ側PCで実行するAPとの関連を，業務の流れに基づいて説明します。

(a)　XMAP3クライアントの起動からメニュー画面の表示まで

XMAP3クライアントを起動してからメニュー画面の表示処理，およびメニュー画面から初期画面への遷移処理について，トランザクションの流れを次の図に示します。

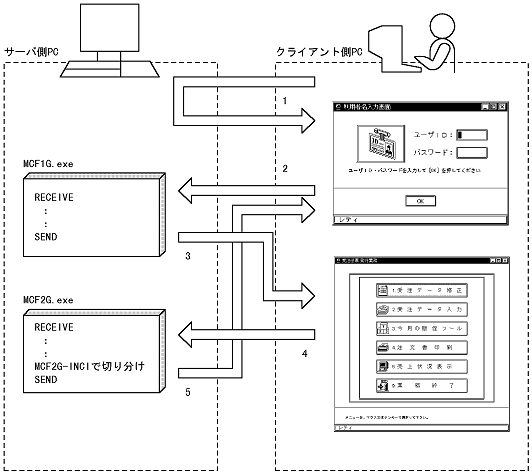

図8-67　XMAP3クライアントの起動〜メニュー画面

1. クライアント側で「XMAP3クライアント」を起動すると，連携するサーバ側のAP（またはコマンド）によって，OpenTP1のコネクション要求が発行される。コネクションが確立されたあと，初期画面が表示される。
2. 初期画面でイベントを発生させると，初期画面のトランザクションコード（MCF1G）に対応したAP「MCF1G.exe」が起動され，RECEIVE命令が実行される。
3. 2で発生したイベントが「［OK］ボタンの選択」の場合，「MCF1G.exe」からメニュー画面に対するSEND要求が発行され，「MCF1G.exe」が終了する。
4. メニュー画面でイベントを発生させると，メニュー画面のトランザクションコード（MCF2G）に対応したAP「MCF2G.exe」が起動され，RECEIVE命令が実行される。
5. 4で発生したイベントが「［業務終了］ボタンの選択」の場合，「MCF2G.exe」から初期画面に対するSEND要求が発行される。その後，「MCF2G.exe」が終了する。

注

4で発生したイベントが「未サポート業務（［受注データ修正］ボタン，および［売上状況表示］ボタン）の選択」の場合，「MCF2G.exe」からメニュー画面の表示に対するSEND要求が発行されます。その後，「MCF2G.exe」が終了します。

(b)　メニュー画面から修正ヘッダ画面，修正明細画面の表示まで

メニュー画面から修正ヘッダ画面，および修正明細画面との遷移について，トランザクションの流れを次の図に示します。

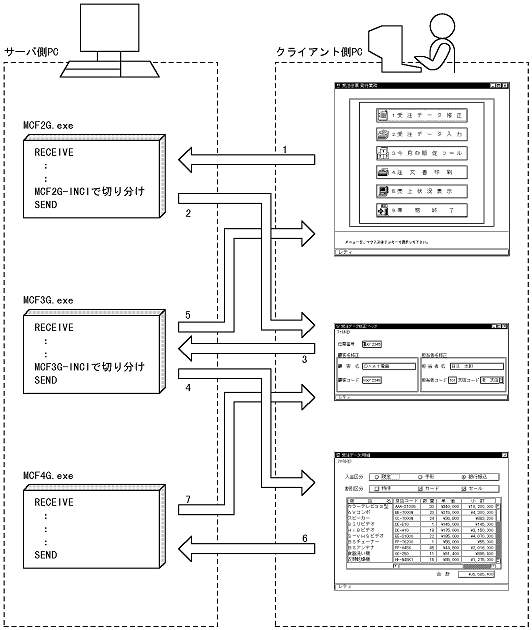

図8-68　メニュー画面〜修正ヘッダ画面〜修正明細画面

1. メニュー画面でイベントを発生させると，メニュー画面のトランザクションコード（MCF2G）に対応したAP「MCF2G.exe」が起動され，RECEIVE命令が実行される。
2. 1で発生したイベントが「［受注データ修正］ボタンの選択」の場合，「MCF2G.exe」から修正ヘッダ画面の表示に対するSEND要求が発行される。その後，「MCF2G.exe」が終了する。
3. 修正ヘッダ画面でイベントを発生させると，修正ヘッダ画面のトランザクションコード（MCF3G）に対応したAP「MCF3G.exe」が起動され，RECEIVE命令が実行される。
4. 3で発生したイベントが「［ファイル］-［明細］コマンドの選択」の場合，「MCF3G.exe」から修正明細画面（二次ウィンドウ）の表示に対するSEND要求が発行される。その後，「MCF3G.exe」が終了する。
5. 3で発生したイベントが「［ファイル］-［終了］コマンドの選択」の場合，「MCF3G.exe」からメニュー画面の表示に対するSEND要求が発行される。その後，「MCF3G.exe」が終了する。
6. 修正明細画面でイベントを発生させると，修正明細画面のトランザクションコード（MCF4G）に対応したAP「MCF4G.exe」が起動され，RECEIVE命令が実行される。
7. 6で発生したイベントが「［ファイル］-［終了］コマンドの選択」，または「［ファイル］-［取消］の選択」の場合，「MCF4G.exe」から修正ヘッダ画面の表示に対するSEND要求が発行される。その後，「MCF4G.exe」が終了する。

注

1で発生したイベントが「未サポート業務（［受注データ修正］ボタン，および［売上状況表示］ボタン）の選択」の場合，「MCF2G.exe」からメニュー画面の表示に対するSEND要求が発行されます。その後，「MCF2G.exe」が終了します。

(c)　メニュー画面から販促画面の表示まで

メニュー画面から販促画面との遷移までについて，トランザクションの流れを次の図に示します。

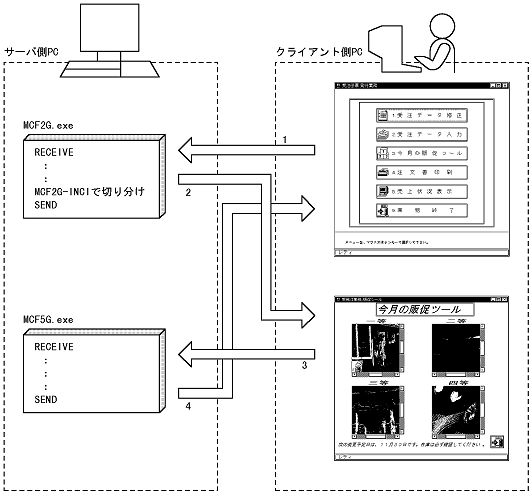

図8-69　メニュー画面〜販促画面

1. メニュー画面でイベントを発生させると，メニュー画面のトランザクションコード（MCF2G）に対応したAP「MCF2G.exe」が起動され，RECEIVE命令が実行される。
2. 1で発生したイベントが「［今月の販促ツール］ボタンの選択」の場合，「MCF2G.exe」から販促画面の表示に対するSEND要求が発行される。その後，「MCF2G.exe」が終了する。
3. 販促画面でイベントを発生させると，販促画面のトランザクションコード（MCF5G）に対応したAP「MCF5G.exe」が起動され，RECEIVE命令が実行される。
4. 3で発生したイベントが「［EXIT］ボタンの選択」の場合，「MCF5G.exe」からメニュー画面の表示に対するSEND要求が発行される。その後，「MCF5G.exe」が終了する。

注

1で発生したイベントが「未サポート業務（［受注データ修正］ボタン，および［売上状況表示］ボタン）の選択」の場合，「MCF2G.exe」からメニュー画面の表示に対するSEND要求が発行されます。その後，「MCF2G.exe」が終了します。

(d)　メニュー画面から帳票の出力まで

メニュー画面から帳票の出力までについて，トランザクションの流れを次の図に示します。

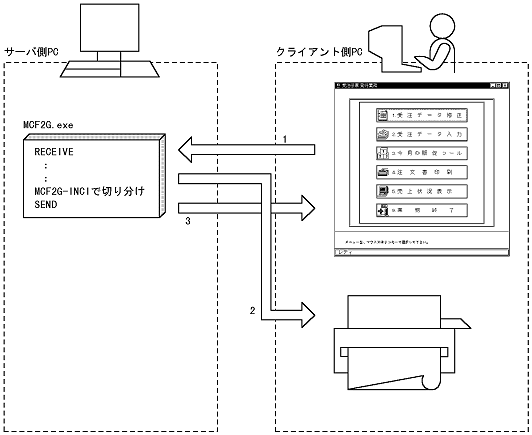

図8-70　メニュー画面〜帳票出力

1. メニュー画面でイベントを発生させると，メニュー画面のトランザクションコード（MCF2G）に対応したAP「MCF2G.exe」が起動され，RECEIVE命令が実行される。
2. 1で発生したイベントが「［注文書印刷］ボタンの選択」の場合，「MCF2G.exe」から帳票の出力命令が発行される。
3. 帳票の印刷終了後，「MCF2G.exe」からメニュー画面の表示に対するSEND要求が発行され，「MCF2G.exe」が終了する。

注

1で発生したイベントが「未サポート業務（［受注データ修正］ボタン，および［売上状況表示］ボタン）の選択」の場合，「MCF2G.exe」からメニュー画面の表示に対するSEND要求が発行されます。その後，「MCF2G.exe」が終了します。

OLTPサーバ構成用のAPを実行する場合，あらかじめTP1/NET/XMAP3側やXMAP3側での動作環境を設定しておく必要があります。ここでは，本例題を実行するために必要な，動作環境の設定例を説明します。

(a)　TP1/NET/XMAP3での環境設定

• 論理端末名，およびTP1コネクション名とXMAP3の表示・印刷サービス名との対応
  XMAP3側の表示・印刷サービス名と対応するよう，TP1/NET/XMAP3側で論理端末名やTP1コネクション名を設定してください。
  本例題ではそれぞれ次のように対応させます。


  種別	TP1/NET/XMAP3		XMAP3
  	TP1コネクション名	論理端末名	表示・印刷サービス名
  画面	XPNCN1	XPNLE101	xppDSP01
  帳票	XPNCN2	XPNLE201	xppPRT01

• データ有無コードの設定
  本例題のように，データ有無コードを使用している場合はTP1/NET/XMAP3側のデータ有無コードも同じ値を設定する必要があります。
  本例題ではTP1/NET/XMAP3側のデータ有無コードの設定で，(1F)₁₆を指定してください。

• 初期画面の指定
  論理端末名（XPNLE101）の初期画面として（MCF1G）を指定します。

• APとトランザクションコードの関連の定義
  APとそれに対応するトランザクションコードを次に示します。


  AP名	トランザクションコード
  MCF1G.exe	MCF1G
  MCF2G.exe	MCF2G
  MCF3G.exe	MCF3G
  MCF4G.exe	MCF4G
  MCF5G.exe	MCF5G

(b)　XMAP3側での環境設定

• C/Sセットアップ
  C/Sセットアップでは，xppDSP01に呼応して起動するサーバ側の実行ファイルを指定します。
  このサーバ側の実行ファイルとは，TP1のコネクションを確立するための命令を発行するプログラムのことです。

• 表示・印刷セットアップ

  • オペレータインジケータの設定値の確認
    表示・印刷セットアップの「デザイン1」タブで，「オペレータインジケータ」の設定値を確認します。
    設定できる値は「上に表示」，または「下に表示」になります。「表示しない」，および「拡張形式」は指定できません。

  • 「バージョン間の互換オプション」の設定の確認
    表示・印刷セットアップの「アプリケーション1」タブで，「バージョン間の互換オプション」の設定を確認します。
    「C/Sの場合，アプリケーションサーバのセットアップだけが有効」チェックボックスがオンになっていた場合，オフにしてください。


(c)　実行環境の設定

• 物理マップの作成と格納
  本例題の実行前に，物理マップを作成しておきます。作成した物理マップはOpenTP1のマップディレクトリへ格納してください。

• グラフィックファイルの複写
  本例題の実行前に，プログラムで使用するグラフィックファイルを次に示すフォルダへコピーしておきます。

  • コピー元フォルダとコピーするグラフィックファイル
    「XMAP3インストール先\SAMPLES\GRAPHICS」下の「1等.bmp」，「2等.bmp」，「3等.bmp」，「4等.bmp」

  • コピー先フォルダ
    「XMAP3インストール先\USER\GRAPHICS」
