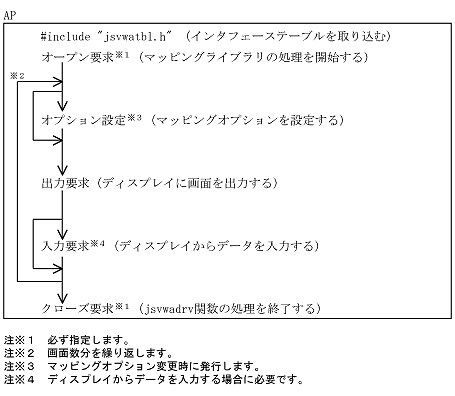

jsvwadrv関数の機能と発行順序を次に示します。

jsvwadrv関数の形式を次に示します。

　　
　　　long APIENTRY jsvwadrv（XMAP_COMアドレス，XMAP_REQアドレス，
　　　　　　　　　　　　　　　パラメタ3，パラメタ4）
　　

1. XMAP_COMアドレス
   共通インタフェース領域のアドレスを指定します。形式の詳細を次の表に示します。この領域は，画面を出力したい端末単位に作成し，オープンしたときの領域をクローズ要求まで引き継いで使用します。また，次に示す各要求時にマッピング，および入出力に必要な情報を代入します。

   • オープン時　：　仮想端末名，通信種別を指定する。
   • 出力要求時　：　物理マップ名称を指定する。
   • 入力要求時　：　入力論理マップ長を指定する


     表7-8　共通インタフェース領域の形式（XMAP_COM，C言語）

     項目	長さ （位置）	データ形式	格納内容	データ名
     アイキャッチャ	4	char[4]	'＊XP△'とする	xmap_com_id
     リターンコード※1	2(4)	unsigned short	2進形式でXMAP3が格納	xmap_com_rtn
     画面入出力時のリターンコード※1	2(6)	unsigned short	2進形式でXMAP3が格納	xmap_com_rsn
     未使用	3(8)	char[3]	(00)16とする	xmap_com_rsv1
     id区分	1(11)	char	必ず'I'とする	xmap_com_itype
     仮想端末名	8(12)	char[8]	出力先の仮想端末名を指定する（標準は'DSP001△△'を指定する）	xmap_com _tname
     未使用	4(20)	char[4]	(00)16とする	xmap_com_rsv2
     通信種別	4(24)	char[4]	'BWS△'とする	xmap_com_msg
     未使用	44(28)	char[44]	(00)16とする	xmap_com_rsv3
     マップ名称	8(72)	char[8]	物理マップ名を左詰めでデバイスID付きで指定する。残りは空白※2。	xmap_com _mapname
     未使用	8(80)	char[8]	(00)16とする	xmap_com_rsv4
     入力論理 マップ長	4(88)	long	入力論理マップ長を指定する	xmap_com_inlng
     未使用	68(92)	char[68]	(00)16とする	xmap_com_rsv5

     注※1

     論理マップ名については，「7.2.3(1)(a)　通信記述項」を参照してください。

     注※2

     リターンコードについては「7.2.3(1)(g)　STATUS KEY句のリターンコード」を参照してください。



2. XMAP_REQアドレス
   要求インタフェース領域のアドレスを指定します。形式の詳細を次の表に示します。この領域は，必ず指定してください。この領域で指定した内容によって要求種別が決まります。


   表7-9　要求インタフェース領域の形式（XMAP_REQ，C言語）

   項目	長さ （位置）	データ形式	指定内容	データ名
   要求種別	4	char[4]	'OPEN'：オープン要求 'CLOS'：クローズ要求 'RECV'：入力要求 'SEND'：出力要求 'MDO△'：オプション設定要求	xmap_req_type
   RECEIVE オプション	1(4)	char	'F'：入力要求時 '△'：上記以外	xmap_req_opt1
   SEND オプション	1(5)	char	'1'：出力要求時 '△'：上記以外	xmap_req_opt2
   未使用	2(6)	char[2]	'△△'とする	xmap_req_rsv

   　

3. パラメタ3

   • 出力要求時：出力論理マップのアドレスを指定する。
   • 入力要求時：入力論理マップのアドレスを指定する。
   • クローズ要求時：0Lを指定する。
   • オプション設定要求時：1Lを指定する。
   • オープン要求時：オープンインタフェース領域のアドレスを必ず指定する。
   オープンインタフェース領域の詳細を次の表に示します。


   表7-10　オープンインタフェース領域の形式（XMAP_OPN，C言語）

   項目	長さ （位置）	データ形式	指定内容（データ名）	データ名
   データ有無コード使用選択	1	char	'1'：データ有無コードを指定する その他：データ有無コードを指定しない（標準値「1F」を仮定）	xmap_opn_dcode_set
   データ有無コード	1(1)	unsigned char	データ有無コードを指定する場合，2桁の16進数（00〜FF）で指定する	xmap_opn_dcode
   未使用	2(2)	char[2]	'△△'とする	xmap_opn_rsv

   なお，データ有無コード使用選択項目でデータ有無コードを無効にする指定をした場合は，標準値「1F」が仮定されます。



4. パラメタ4
   オプション設定要求時は，マッピングインタフェース領域を指定します。形式の詳細を次の表に示します。なお，マッピングオプションを指定しない場合には，0を指定します。


   表7-11　マッピングインタフェース領域の形式（XMAP_MDO，C言語）

   項目	長さ （位置）	データ形式	指定内容（データ名）	データ名
   マッピングオプション大分類	4	unsigned long	XMAP_MDO_SFLDの内容をセットする	xmap_mdo_opt1
   マッピングオプション小分類	4(4)	unsigned long	XMAP_MDO_MAPFLD※ XMAP_MDO_PHFLD※ XMAP_MDO_LOGFLD※	xmap_mdo_opt2

   注※

   データ名とマッピングオプションは次のように対応しています。

   XMAP_MDO_MAPFLD：マージ

   XMAP_MDO_PHFLD：物理マップだけ

   XMAP_MDO_LOGFLD：論理マップだけ

   なお，マッピングオプションの指定値の詳細については「1.5.3(1)　マッピングオプション」を参照してください。




(a)　リターン情報

共通インタフェース領域のxmap_com_rtnにリターン値が設定されます。リターン値を次に示します。

0：正常終了

4，8：異常終了（詳細については，共通インタフェース領域のxmap_com_rsnに設定される）

12：パラメタ不正

(b)　インタフェーステーブルの取り込み方法

XMAP3が提供しているインタフェーステーブル（jsvwatbl.h）をAPに取り込む場合，#include指示語を使用します。

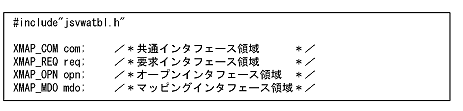

ただし，jsvwatbl.h中のインタフェーステーブルは，構造体の形式などを定義しており，#include指示語によってAPに実領域は確保されません。このため，AP中でインタフェース領域を用意する必要があります。例を次に示します。

（例）

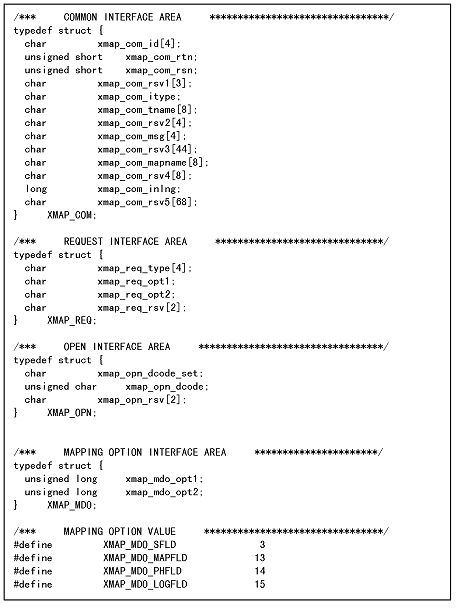

インタフェーステーブルを次の図に示します。

図7-16　インタフェーステーブル

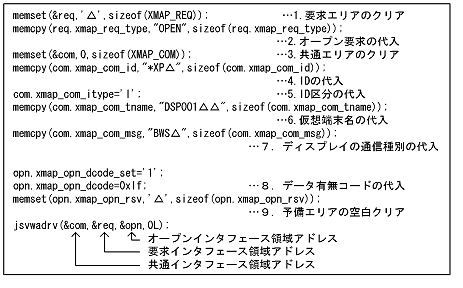

(c)　オープン要求

jsvwadrv関数を使用する場合，画面を表示したい端末に付けた仮想端末名単位にオープン要求をします。複数の仮想端末をオープン要求する場合，インタフェース領域は仮想端末ごとに用意する必要があります。一つのAP（プロセス）内で同時にオープンできる端末数の上限は15個です。

（例）

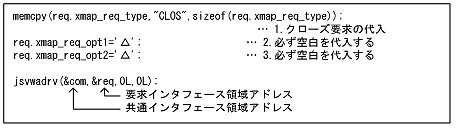

(d)　クローズ要求

仮想端末をクローズします。オープン要求，出力要求，および入力要求で使用したインタフェースを引き継いで使用します。

（例）

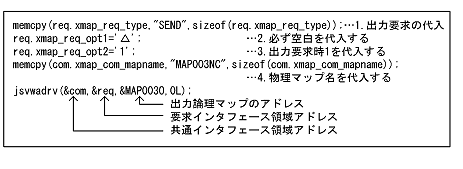

(e)　出力要求

オープン要求した仮想端末へ画面を表示します。オープン要求で使用した共通インタフェース領域を引き継いで使用します。

（例）

注　

jsvwadrv関数を呼ぶ前に，表示したいデータを出力論理マップにセットしてください。

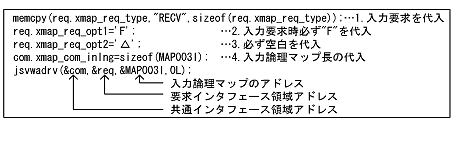

(f)　入力要求

入力要求によって，画面から入力した情報をAPへ入力します。画面表示要求で使用したインタフェース領域を引き継いで使用します。

（例）

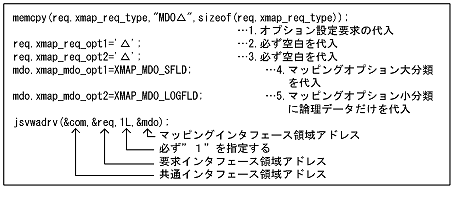

(g)　オプション設定要求

仮想端末へ画面を表示する場合，マッピングオプションを指定できます。オープン要求で使用した共通インタフェース領域を引き継いで使用します。

（例）

ライブラリには，次に示すファイルを指定する必要があります。

Visual C++ .NET，Visual C++ 6.0の場合

XMAP3インストール先\LIB\X3MWDR32.LIB

Visual C++ 5.0の場合

XMAP3インストール先\LIB\V3Compatible\X3MWDR32.LIB
