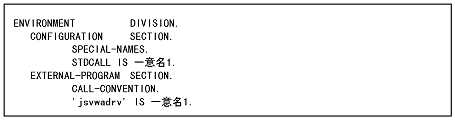

CALLインタフェースを使用する場合の環境部（ENVIRONMENT DIVISION）の定義を次に示します。

注

一意名1は，任意に設定してください。

環境部に上記の指定をした場合には，コンパイル時に次の指定をする必要があります。

1. コンパイラオプションに次の指定をする。
   COBOL2002の場合
   　　'-Comp5'
   　　'-JPN,Alnum'
   COBOL85の場合
   　　'-X5'
   　　'-Na'

2. リンカオプションに次の指定をする。
   リンカオプション：指定しない
   インポートライブラリ／ユーザ指定ライブラリ：
   　　XMAP3インストール先\LIB\X3MWDR32.LIB
   　　　（COBOL2002，COBOL85 Version 7およびVersion 6の場合）
   　　XMAP3インストール先\LIB\V3Compatible\X3MWDR32.LIB
   　　　（COBOL85 Version 5.0の場合）


APに上記のコーディングを追加しない場合は，コンパイル時に次の指定をする必要があります。

1. エディタを使用してファイルを作成する。
   ファイル内容　　　：jsvwadrv
   ファイル名　　　　：XXXX.cbw（XXXXは任意）
   ファイルの格納場所：APと同じフォルダ

2. コンパイラオプションに次の指定をする。
   COBOL2002の場合
   　　'-Comp5'
   　　'-StdCall'
   　　'-JPN,Alnum'
   COBOL85の場合
   　　'-X5'
   　　'-Cp'
   　　'-Na'，

3. リンカオプションに次の内容を指定する。
   リンカオプション：指定しない
   インポートライブラリ／ユーザ指定ライブラリ：
   　　XMAP3インストール先\LIB\X3MWDR32.LIB
   　　　（COBOL2002，COBOL85 Version 7およびVersion 6の場合）
   　　XMAP3インストール先\LIB\V3Compatible\X3MWDR32.LIB
   　　　（COBOL85 Version 5.0の場合）

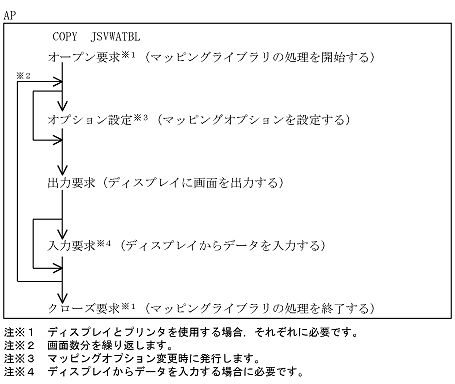

マッピングライブラリの機能と発行順序を次の図に示します。

図7-8　マッピングライブラリの機能と発行順序

CALL命令の形式と発行順序を次に示します。

1. XMAP-COM
   共通インタフェース領域を指定します。形式の詳細を次の表に示します。この領域は，画面を出力したい端末単位に作成し，オープンしたときの領域をクローズ要求まで引き継いで使用します。また，次に示す各要求時にマッピング，および入出力に必要な情報を代入します。

   • オープン要求時　：仮想端末名，通信種別を指定する。
   • 出力要求時　　　：物理マップ名を指定する。
   • 入力要求時　　　：入力論理マップ長を指定する。


     表7-3　共通インタフェース領域の形式（XMAP-COM，COBOL）

     データ項目名	長さ（位置）	データ形式	指定内容（データ名）
     アイキャッチャ	4	X(4)	'＊XP△'とする（XMAP-COM-ID）。
     リターンコード	2(4)	9(4)COMP-5	2進形式で格納（XMAP-COM-RTN）。
     リターンコード詳細 （画面入出力時のリターンコード）	2(6)	9(4)COMP-5	2進形式で格納（XMAP-COM-RSN）。
     未使用	3(8)	X(3)	(00)16とする（XMAP-COM-RSV1）。
     id区分	1(11)	X	必ず'I'とする（XMAP-COM-ITYPE）。
     仮想端末名称	8(12)	X(8)	スタンドアロンの場合，標準の「DSP001」を指定する。C/Sシステムの場合，出力先の仮想端末名を指定する（XMAP-COM-TNAME）。
     未使用	4(20)	X(4)	(00)16とする（XMAP-COM-RSV2）
     通信種別	4(24)	X(4)	ディスプレイ要求時は'BWS△'とする（XMAP-COM-MSG）。
     未使用	44(28)	X(44)	(00)16とする（XMAP-COM-RSV3）。
     マップ名称	8(72)	X(8)	物理マップ名を左詰めでデバイスID付きで指定する。残りは空白（XMAP-COM-MAPNAME）。
     未使用	8(80)	X(8)	(00)16とする（XMAP-COM-RSV4）。
     入力論理マップ長	4(88)	S9(8) COMP-5	入力論理マップ長を指定する（XMAP-COM-INLNG）。
     未使用	68(92)	X(68)	(00)16とする（XMAP-COM-RSV5）。

2. XMAP-REQ
   要求インタフェース領域を指定します。形式を次の表に示します。この領域は，必ず指定してください。この領域を指定した内容によって，要求種別が決まります。


   表7-4　要求インタフェース領域の形式（XMAP-REQ，COBOL）

   データ項目名	長さ （位置）	データ形式	指定内容（データ名）
   要求種別	4	X(4)	'OPEN'：オープン要求 'CLOS'：クローズ要求 'SEND'：出力要求 'RECV'：入力要求 'MDO△'：オプション設定要求 （XMAP-REQ-TYPE）
   RECEIVE オプション	1(4)	X	'F'：入力要求時 '△'：上記以外（XMAP-REQ-OPT1）
   SEND オプション	1(5)	X	'1'：出力要求時 '△'：上記以外（XMAP-REQ-OPT2）
   未使用	2(6)	X(2)	'△△'とする（XMAP-REQ-RSV）

3. データ名3

   • 出力要求時　　　：出力論理マップを指定する。
   • 入力要求時　　　：入力論理マップを指定する。
   • オープン要求時　：オープンインタフェース領域を指定する。
   形式の詳細を次の表に示します。この領域は必ず指定してください。


   表7-5　オープンインタフェース領域の形式（XMAP-OPN，COBOL）

   データ項目名	長さ （位置）	データ形式	指定内容（データ名）
   データ有無 コード 使用選択	1	X	'1'　：データ有無コードを指定する その他 ：データ有無コードを指定しない（標準値「1F」を仮定） （XMAP-OPN-DCODE-SET）
   データ有無 コード	1(1)	X	データ有無コードを指定する場合，2桁の16進数（00〜FF）で指定する （XMAP-OPN-DCODE）
   未使用	2(2)	X(2)	'△△'とする（XMAP-OPN-RSV）

   なお，データ有無コード使用選択項目でデータ有無コードを無効にする指定をした場合は，標準値「1F」が仮定されます。



4. データ名4
   オプション設定要求時は，マッピングインタフェース領域を指定します。形式の詳細を次の表に示します。なお，マッピングオプションを指定しない場合は，「0」を仮定します。


   表7-6　マッピングインタフェース領域の形式（XMAP-MDO，COBOL）

   データ項目名	長さ （位置）	データ形式	指定内容（データ名）
   マッピング オプション 大分類	4	9(8)COMP-5	XMAP-MDO-SFLDの内容を代入する （XMAP-MDO-OPT1）
   マッピング オプション 小分類 （MAPPING MODE句相当）	4(4)	9(8)COMP-5	XMAP-MDO-MAPFLD※ XMAP-MDO-PHFLD※ XMAP-MDO-LOGFLD※ （XMAP-MDO-OPT2）

   注※

   データ名とマッピングオプションは次のように対応しています。なお，マッピングオプションの詳細については「1.5.3(1)　マッピングオプション」を参照してください。

   ・MAPFLD：マージ

   ・PHFLD：物理マップだけ

   ・LOGFLD：論理マップだけ




インタフェース領域の取り込み方法

XMAP3が提供しているインタフェース領域（JSVWATBL.cbl）をAPに取り込む場合，COBOLのWORKING-STORAGE SECTION，またはLINKAGE SECTIONにCOPY文を指定します。また，コンパイルする前にJSVWATBL.cblのフォルダ名をCBLLIBに設定しておく必要があります。

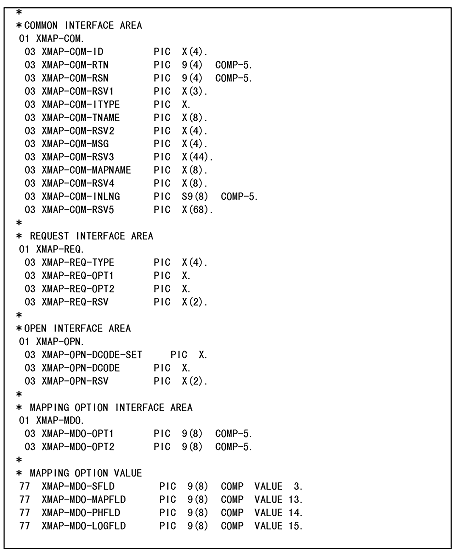

インタフェース領域を次の図に示します。

図7-9　インタフェース領域

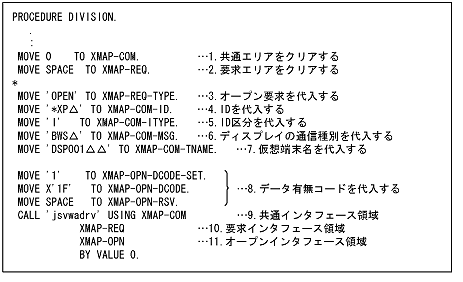

オープン要求

CALL命令を使用する場合，画面を表示したい端末に付けた仮想端末名単位にオープン要求をします。複数の仮想端末（ディスプレイ）をオープン要求する場合，インタフェース領域は，仮想端末ごとに準備してください。一つのAP（プロセス）内で同時にオープンできる端末数の上限は15個です。

（例）

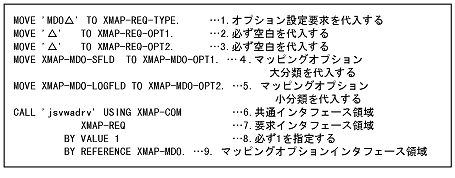

オプション設定要求

仮想端末へ画面表示をする場合，マッピングオプションを指定できます。オープン要求で使用した共通インタフェースを引き継いで使用します。

（例）

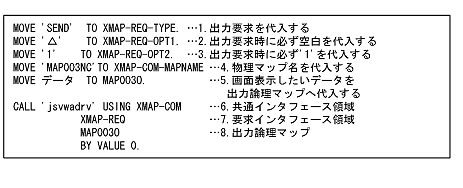

出力要求

オープン要求した仮想端末へ画面を表示します。オープン要求で使用した共通インタフェース領域を引き継いで使用します。

（例）

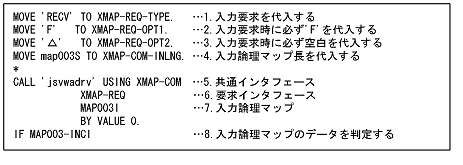

入力要求

入力要求によって，画面から入力した情報をAPへ代入します。画面表示要求で使用したインタフェース領域を引き継いで使用します。

（例）

クローズ要求

仮想端末をクローズします。オープン要求，出力要求，および入力要求で使用したインタフェースを引き継いで使用します。

（例）
