［確認］，［登録］，または［終了］のプッシュボタンを選択すると，それぞれのプッシュボタンに対応するイベント通知コードを入力論理マップに代入します。APでは選択されたボタンに対応するイベント通知コードを判定して，各処理へ分岐します。

AP実行時でのプッシュボタンの表示，および入力論理マップに代入される値を次の図に示します。

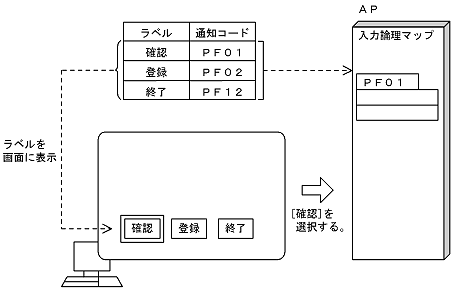

図6-35　プッシュボタンを使用した処理の選択

(a)　画面定義の概要

画面定義の概要を次に示します。

1. GUI画面定義ウィンドウで，ツールボックスの［プッシュボタン（複数）］を使用してボタンを3個配置する。
2. 各プッシュボタンの属性をプッシュボタンダイアログで定義する。次の表の項目を定義する。


   定義項目		定義内容
   		［確認］ボタン	［登録］ボタン	［終了］ボタン
   ラベル	テキスト	確認	登録	終了
   APへ通知するコード※		PF01	PF02	PF12

   注※

   これらは標準の仕様です。APへ通知するコードを変更する場合は，ドローセットアップで変更してください。






(b)　生成される論理マップ

マップ名がMAP125の場合の例

(c)　COBOLでのAP

マップ名がMAP125の場合の例

誤入力などを防ぐために，ボタンにフォーカスが遷移しないように設定できます。プッシュボタンボックスダイアログの「フォーカス対象外（フォーカス遷移の対象としない）」を指定すると，そのボックスへはフォーカスが遷移しなくなります。

(a)　画面定義の概要

画面定義の概要を次に示します。

1. GUI画面定義ウィンドウに配置されているボタンボックスのうち，フォーカスを遷移させないボタンボックスを選択する。
2. プッシュボタンボックスダイアログで，「フォーカス対象外（フォーカス遷移の対象としない）」を指定する。

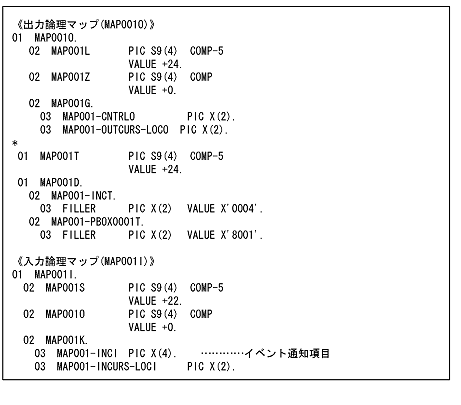

(b)　生成される論理マップ

マップ名がMAP001の場合の例

(c)　COBOLでのAP

プッシュボタンダイアログの「アクセスキーを使用する」を指定し，アクセスキーでプッシュボタンを選択できるようにします。アクセスキーに数字（0〜9）を指定すると，テンキー上の数字（0〜9）でプッシュボタンを操作できるようになります。

［確認］ボタン，［登録］ボタンおよび［終了］ボタンを選んで，それぞれのプッシュボタンに対応するイベント通知コードを入力論理マップに格納します。APでは，選択されたボタンに対応するイベント通知コードを判定して，各処理に分岐させます。

AP実行時でのプッシュボタンの表示，および入力論理マップに代入される値を次の図に示します。

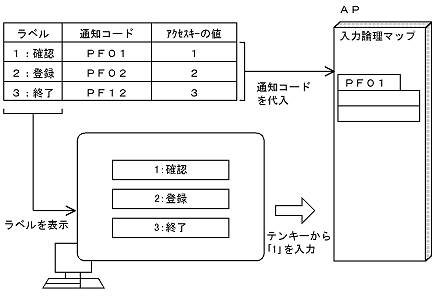

図6-36　テンキー選択のプッシュボタンを使用した処理の選択

(a)　画面定義の概要

画面定義の概要を次に示します。

1. GUI画面定義ウィンドウに配置されているボタンボックスのうち，テンキーで選択するボタンボックスを選択する。
2. プッシュボタンダイアログで，「アクセスキーを使用する」および「アクセスキー」を指定する。次の表の項目を指定する。


   定義項目		定義内容
   		［確認］ボタン	［登録］ボタン	［終了］ボタン
   ラベル	テキスト	確認	登録	終了
   アクセスキーを使用する		指定する	指定する	指定する
   アクセスキー		1	2	3
   通知コード※		PF01	PF02	PF12

   注※

   これらは標準の仕様です。通知コード（イベント通知コード）を変更する場合は，ドローセットアップで変更してください。

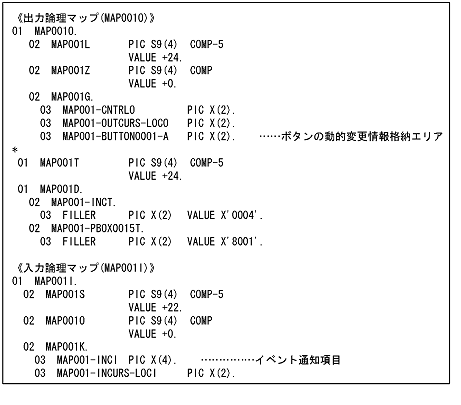

(b)　生成される論理マップ

マップ名がMAP001の場合の例

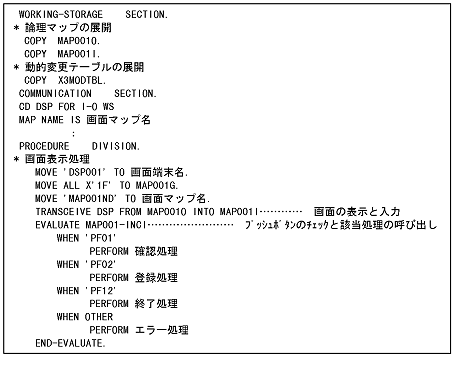

(c)　COBOLでのAP
