店名のリスト項目を画面に表示します。リスト中からデータを一つだけ選択すると反転表示し，データに対応するコード定数が入力論理マップに代入されます。APで出力論理マップにリスト項目と，それに対応する通知コードを代入します。送信要求をすると，リスト項目がリストボックス上に表示されます。リスト項目を選択したあとで送信（実行）キーを押すと，XMAP3が入力論理マップにリスト項目に対応した通知コードを格納します。

単一選択リストボックスを使用した，AP実行時でのリストボックスの表示を次の図に示します。

図6-33　単一選択リストボックスの表示

画面定義の概要を次に示します。

1. GUI画面定義ウィンドウで，ツールボックスの［リストボックス（単一選択）］を使用してリストボックスを配置する。
2. 単一選択リストボックスダイアログで次の表の項目を定義する。


   定義項目		定義内容
   使用目的※		日本語
   APが受け取る項目	データ名	選択リスト−
   	データ型	文字（XX）
   	桁	2
   	データ長	2（この定義内容は固定）
   ラベル	データ名	リストラベル−
   	データ型	漢字（NN）
   	桁	12
   	データ長	12（この定義内容は固定）
   通知コード	データ名	リストコード−
   	データ型	文字（XX）（この定義内容は固定）
   	桁	2（この定義内容は固定）
   	データ長	2（この定義内容は固定）
   リストの項目数（プレーンの行）		7

   注※

   通知コードとして半角文字専用にする場合は，「英数」を選んでください。






マップ名がMAP121の場合の例

注

「APが受け取る項目」のデータ名を省略した場合，FIELDnnnn-が仮定されます。「ラベル」のデータ名を省略した場合，LIST-LABELnnnn-，通知コードのデータ名を省略した場合，LIST-CODEnnnn-が仮定されます（nnnn：0001〜9999）。また，単一選択リストボックスダイアログで「LISTnnnn-」の論理項目が付けられます。

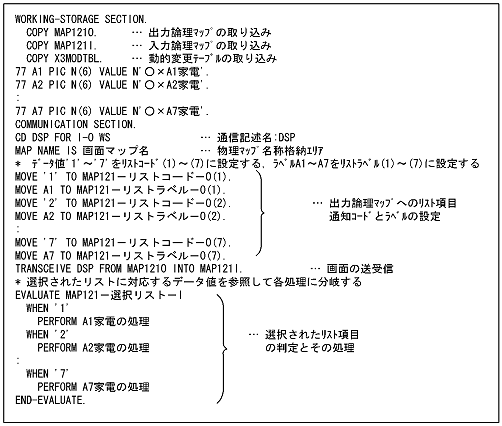

マップ名称がMAP121の場合
