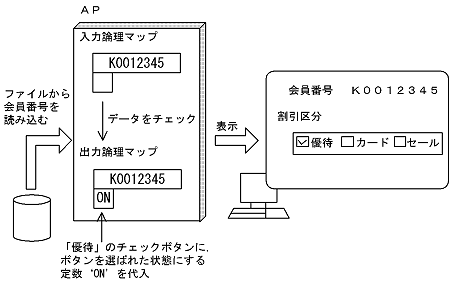

ファイルから読み込んだ「会員番号」を判断し，優待会員であれば「割引区分」のチェックボタンボックスの［優待］が選択された状態で画面を表示します。AP実行時に論理マップに代入される値を次の図に示します。

図6-32　チェックボタンの選択状態の動的変更

画面定義の概要を次に示します。

1. GUI画面定義ウィンドウでツールボックスの［固定チェックボタン（複数）］を使用して固定チェックボタンを3個配置する。
2. 固定チェックボタンダイアログで次の表の項目を定義する。


   定義項目	定義内容
   	［優待］ボタン	［カード］ボタン	［セール］ボタン
   使用目的※	日本語	日本語	日本語
   ラベル	優待	カード	セール
   通知コード	ON	ON	ON
   データ名	優待−	カード−	セール−
   桁	2	2	2
   データ長 （この定義内容は固定）	2	2	2

   注

   このほか，「動的変更（APから属性を変更する）」のチェックボタンをオン状態にして指定します。

   注※

   通知コードとして半角文字専用にする場合は，「英数」を選んでください。会員番号データを読み込み，優待会員かどうかをチェックするための領域を定義します。






   　

3. GUI画面定義ウィンドウでツールボックスの［入出力テキスト（英数）］を使用して英数の入出力テキストボックスを配置する。
4. 入出力テキストボックスダイアログで次の表の項目を定義する。


   定義項目		定義内容
   APが受け取る項目	データ名	会員番号−
   	データ型	文字（XX）（この定義内容は固定）
   	桁	8
   	データ長	8（この定義内容は固定）
   APが渡す項目	データ名	会員番号− （この定義内容は固定）
   	データ型	文字（XX） （この定義内容は固定）
   	桁	8（この定義内容は固定）
   	データ長	8（この定義内容は固定）

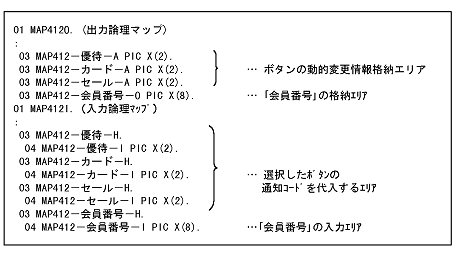

マップ名がMAP412の場合の例

注1

入出力テキストボックスのデータ名を省略した場合，FIELDnnnn-（nnnn：0001〜9999）が仮定されます。

注2

AP実行時にボタンの属性を変更する場合，マップ生成後に生成される動的変更情報格納エリア（制御項目）に属性情報を代入します。属性情報は，XMAP3が動的変更テーブルとして用意しています。AP実行時は，このテーブルの修飾名を動的変更情報格納エリアに代入します。

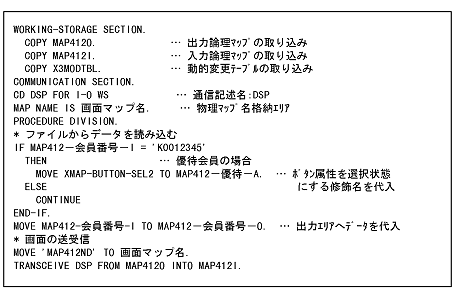

マップ名がMAP412の場合の例
