入金区分のラジオボタンボックスで［現金］，［手形］，または［銀行振込］のラジオボタンから一つだけボタンを選択するとオン状態で表示し，それぞれのボタンに対応した通知コードを入力論理マップに代入します。

可変ラジオボタンを使用する場合，表示するボタンのラベル，およびボタンに対応する通知コードをAPで出力論理マップに代入します。

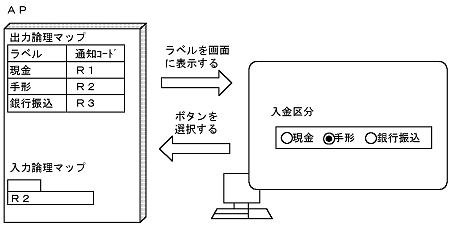

AP実行時でのラジオボタンの表示を次の図に示します。

図6-30　可変ラジオボタンを使用したデータの選択

画面定義の概要を次に示します。

1. GUI画面定義ウィンドウで，ツールボックスの［可変ラジオボタン］を使用してラジオボタンを3個配置する。
2. 可変ラジオボタンボックスダイアログで次の表の項目を定義する。


   定義項目			定義内容
   使用目的※			日本語
   桁			8
   APが受け取る項目		データ名	入金区分−
   		データ型	文字（XX）
   		桁	2
   		データ長	2（この定義内容は固定）
   APが渡す項目	ラベル	データ名	入金ラベル−
   		データ型	文字（XX）
   		桁	8
   		データ長	8（この定義内容は固定）
   	通知コード	データ名	入金コード−
   		データ型	文字（XX）（この定義内容は固定）
   		桁	2（この定義内容は固定）
   		データ長	2（この定義内容は固定）

   注※

   通知コードとして半角文字専用にする場合は，「英数」を選んでください。

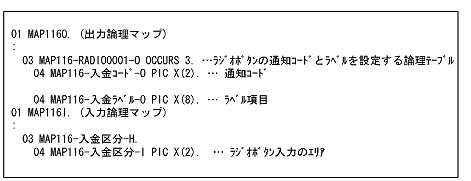

マップ名がMAP116の場合の例

注

APが受け取る項目のデータ名を省略した場合はFIELDnnnn-が仮定されます。

ラジオボタンの通知コードのデータ名を省略した場合は，RADIO-CODEnnnn-が仮定されます。

ラベルのデータ名を省略した場合，RADIO-LABELnnnn-が仮定されます。

それぞれの場合，nnnnは「0001〜9999」を示します。また，同一の属性を定義したボタンには，一つの論理テーブル名称が付けられます。

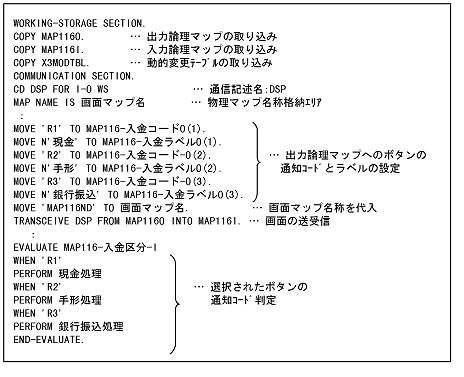

マップ名がMAP116の場合の例
