(a)　仕様

「支店コード」の入出力テキストにフォーカスが位置づけられると，ポップアップメニューが自動的に表示されます。「支店」のポップアップメニューからデータを選択すると，対応する通知コードが入力論理マップに格納されます。「支店コード」の入出力テキストには，選択されたメニューに対応する通知コード「S2」が表示されます。

固定ポップアップメニューを使用した，AP実行時のポップアップメニューの自動表示を次の図に示します。

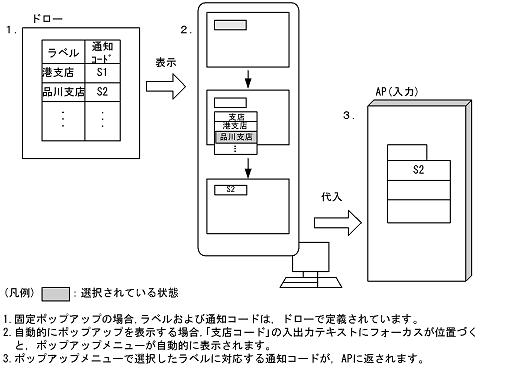

図6-22　ポップアップメニューを表示する（自動）

(b)　画面定義の概要

画面定義の概要を次に示します。

1. ポップアップに表示するメニューを，画面定義以降に変更する必要がない場合には，GUI画面定義ウィンドウで，ツールボックスの［固定ポップアップ］を使用して配置する。
2. 固定ポップアップメニューダイアログで次の表の項目を定義する。


   定義項目	定義内容
   使用目的※	POP（自動−日本語）
   詳細目的	混在（全角・半角）
   選択ラベルと通知コードを同じ値にする	指定する
   タイトルを付ける	指定する（支店）
   データ名	支店コード−
   データ型	文字（XX）（この定義内容は固定）
   桁	2
   データ長	2（この定義内容は固定）
   動的変更（APから表示属性を変更する）	指定しない
   APから初期値を変更する	指定する

   注※

   通知コードとして半角文字専用にする場合は，「POP（自動−英数）」を選んでください。




また，次に示す定義内容を「メニューの値」のラベルと通知コードに追加していきます。

ラベル	通知コード
港支店	S1
品川支店	S2
練馬支店	S3
足立支店	S4
豊島支店	S5

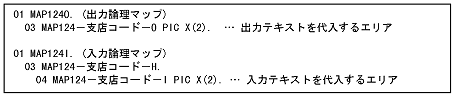

(c)　生成される論理マップ

マップ名がMAP124の場合の例

注

入出力テキストボックスのデータ名を省略した場合，FIELDnnnn-（nnnn：0001〜9999）が仮定されます。

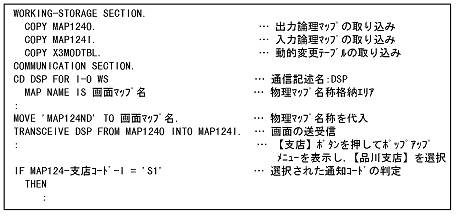

(d)　 COBOLでのAP

マップ名がMAP124の場合の例

(a)　仕様

［支店］のプッシュボタンかPF1キーを押すと，「支店」のポップアップメニューが表示されます。ポップアップメニューからデータを選択すると，対応する通知コードが入力論理マップに格納されます。「支店コード」の入出力テキストには，選択したデータに対応する通知コード「S2」が表示されます。

固定ポップアップメニューを使用した，AP実行時でのポップアップメニューの手動表示を次の図に示します。

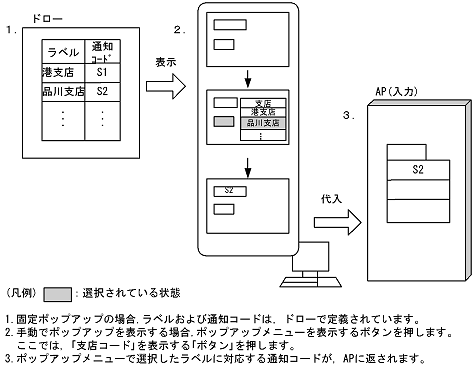

図6-23　ポップアップメニューの表示

注

なお，手動でポップアップメニューを表示する場合，ボタン以外にPFキーも使用できます。

(b)　画面定義の概要

画面定義の概要を次に示します。

ポップアップメニュー，またはキーボードで検索結果を入力する入出力テキストを定義します。

1. ポップアップに表示するメニューを，画面定義以降に変更する必要がない場合には，GUI画面定義ウィンドウで，ツールボックスの［固定ポップアップ］を使用して配置する。
2. 固定ポップアップダイアログで次の表の項目を定義する。


   定義項目	定義内容
   使用目的※	POP（手動−日本語）
   詳細目的	混在（全角・半角）
   最初にメニューを開く	指定しない
   選択ラベルと通知コードを同じ値にする	指定する （この定義内容は固定）
   タイトルを付ける	指定する（支店）
   データ名	支店コード−
   データ型	文字（XX）（この定義内容は固定）
   桁	2
   データ長	2（この定義内容は固定）
   動的変更（APから表示属性を変更する）	指定しない
   APから初期値を変更する	指定する

   注※

   通知コードとして半角文字専用にする場合は，「POP（手動−英数）」を選んでください。




また，次に示す定義内容をラベルと通知コードのリストボックスに追加していきます。

ラベル	通知コード
港支店	S1
品川支店	S2
練馬支店	S3
足立支店	S4
豊島支店	S5

《手動ポップアップの設定》

ポップアップメニューをPF1キーで表示させるための定義をします。

1. GUI画面定義ウィンドウの，画面属性ダイアログで，「イベント通知コード」の［設定］ボタンを選択する。
2. イベント通知コードのダイアログで次の項目を定義する。


   定義項目	定義内容
   ポップアップの表示タイミング	「確定キーを使用する」を選択します。
   アクション	ポップアップ表示 （「確定キーを使用する」を選んだ場合だけ指定できます。PFキーにポップアップ表示の動作を割り当てます）。

   注

   プッシュボタンやメニューバーで手動ポップアップを表示する場合は，手動ポップアップの定義をしたあとに，プッシュボタンやメニューバーでのポップアップ表示の定義をしてください。




《プッシュボタンの定義》

ポップアップメニューを表示させるためのプッシュボタンを定義します。

1. ポップアップ付きのプッシュボタンはGUI画面定義ウィンドウで，［プッシュボタン（単独／追加）］を使用して配置する。
2. プッシュボタンダイアログで次の項目を定義する。


   定義項目	定義内容
   ラベル	支店
   選択時の動作	ポップアップ表示

(c)　生成される論理マップ

生成される論理マップは，自動的にポップアップメニューを表示するときと同じです。「6.2.19(1)(c)　生成される論理マップ」を参照してください。

(d)　COBOLでのAP

COBOLでのAPは自動的にポップアップメニューを表示するときと同じです。「6.2.19(1)(d)　COBOLでのAP」を参照してください。

アクセスキーは自動ポップアップでも手動ポップアップでも利用できます。ここでは，自動ポップアップを仮定します。

(a)　仕様

「支店コード」の入出力テキストにフォーカスが位置づけられると，ポップアップメニューが自動的に表示されます。「支店」のポップアップメニューからアクセスキーを使用してデータを選択すると，対応する通知コードが入力論理マップに代入されます。「支店コード」の入出力テキストには，選択されたメニューに対応する通知コード「S2」が表示されます。

固定ポップアップメニューを使用した，AP実行時のポップアップメニューの自動表示を次の図に示します。

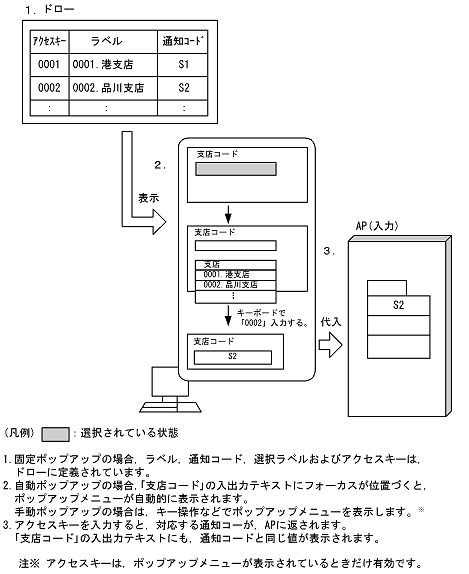

図6-24　アクセスキーでポップアップメニューを選択する（自動）

(b)　画面定義の概要

画面定義の概要を次に示します。

1. ポップアップに表示するメニューをAPから動的に変更できるようにするには，GUI画面定義ウィンドウで，ツールボックスの［固定ポップアップ］を使用して配置する。
2. 固定ポップアップメニューダイアログで次の表の項目を定義する。


   定義項目	定義内容
   使用目的※	POP（自動−日本語）
   詳細目的	混在（全角・半角）
   長さ（アクセスキー）	4
   アクセスキーを使用する	指定する
   選択ラベルと通知コードを同じ値にする	指定する
   タイトルを付ける	指定する（支店）
   データ名	支店コード−
   データ型	文字（XX）（この定義内容は固定）
   桁	2
   データ長	2（この定義内容は固定）
   メニューの項目数	6

   注※

   通知コードとして半角文字専用にする場合は，「POP（自動−英数）」または「POP（手動−英数）」を選んでください。




また，次に示す定義内容を「メニューの値」のラベルと通知コードに追加していきます。

キー	ラベル	通知コード
0001	0001.港支店	S1
0002	0002.品川支店	S2
0003	0003.練馬支店	S3
0004	0004.足立支店	S4
0005	0005.豊島支店	S5

(c)　生成される論理マップ

生成される論理マップは，自動的にポップアップメニューを表示するときと同じです。「6.2.19(1)(c)　生成される論理マップ」を参照してください。

(d)　COBOLでのAP

COBOLでのAPは自動的にポップアップメニューを表示するときと同じです。「6.2.19(1)(d)　COBOLでのAP」を参照してください。

ポップアップの選択ラベルと通知コードを同じ値にするかどうかは，自動ポップアップでも手動ポップアップでも指定できます。ここでは，自動ポップアップを仮定します。

(a)　仕様

「支店コード」の入出力テキストにフォーカスが位置づけられると，ポップアップメニューが自動的に表示されます。「支店」のポップアップメニューからデータを選択すると，対応する通知コードが入力論理マップに代入されます。「支店コード」の入出力テキストには，選択されたメニューに対応する選択ラベル「品川支店」が表示されます。APには，選択ラベルに対応した通知コード「S2」が返されます。

固定ポップアップメニューを使用した，AP実行時のポップアップメニューの自動表示を次の図に示します。

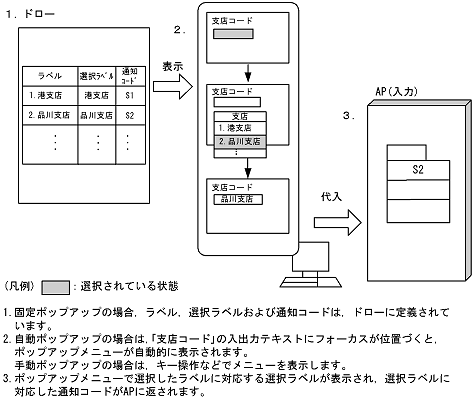

図6-25　ポップアップが選択されたときの選択ラベルと通知コードを別々にする（自動）

(b)　画面定義の概要

画面定義の概要を次に示します。

1. ポップアップに表示するメニューをAPから動的に変更できるようにするには，GUI画面定義ウィンドウで，ツールボックスの［固定ポップアップ］を使用して配置する。
2. 固定ポップアップメニューダイアログで次の表の項目を定義する。


   定義項目	定義内容
   使用目的※	POP（自動−日本語）
   詳細目的	混在（全角・半角）
   アクセスキーを使用する	指定する
   選択ラベルと通知コードを同じ値にする	指定しない
   タイトルを付ける	指定する（支店）
   データ名	支店コード−
   データ型	文字（XX）（この定義内容は固定）
   桁	2
   データ長	2（この定義内容は固定）
   メニューの項目数	6

   注※

   通知コードとして半角文字専用にする場合は，「POP（自動−英数）」または「POP（手動−英数）」を選んでください。




また，次に示す定義内容を「メニューの値」のラベルと通知コードに追加していきます。

キー	ラベル	選択ラベル	通知コード
1	1.港支店	港支店	S1
2	2.品川支店	品川支店	S2
3	3.練馬支店	練馬支店	S3
4	4.足立支店	足立支店	S4
5	5.豊島支店	豊島支店	S5

(c)　生成される論理マップ

生成される論理マップは，自動的にポップアップメニューを表示するときと同じです。「6.2.19(1)(c)　生成される論理マップ」を参照してください。

(d)　COBOLでのAP

COBOLでのAPは自動的にポップアップメニューを表示するときと同じです。「6.2.19(1)(d)　COBOLでのAP」を参照してください。
