(a)　仕様

「支店コード」の入出力テキストにフォーカスが位置づけられると，ポップアップメニューが自動的に表示されます。「支店」のポップアップメニューからデータを選択すると，対応する通知コードが入力論理マップに代入されます。「支店コード」の入出力テキストには，選択されたメニューに対応する通知コード「S2」が表示されます。

可変ポップアップメニューを使用した，AP実行時のポップアップメニューの自動表示を次の図に示します。

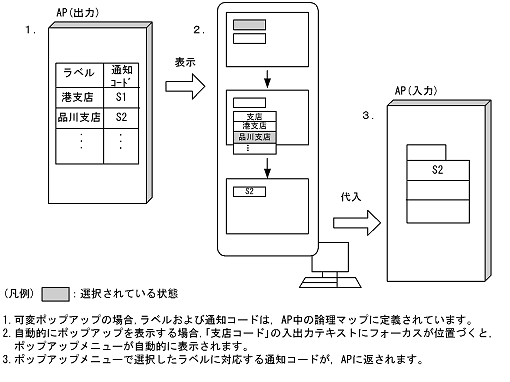

図6-16　ポップアップメニューを表示する（自動）

(b)　画面定義の概要

画面定義の概要を次に示します。

1. ポップアップに表示するメニューをAPから動的に変更できるようにするには，GUI画面定義ウィンドウで，ツールボックスの［可変ポップアップ］を使用して配置する。
2. 可変ポップアップメニューダイアログで次の表の項目を定義する。


   定義項目		定義内容
   使用目的※		POP（自動−日本語）
   詳細目的		混在（全角・半角）
   データ名		支店コード−
   データ型		文字（XX）（この定義内容は固定）
   桁（APが受け取る項目）		2
   データ長		2（この定義内容は固定）
   ラベル	データ名	ポップラベル−
   	データ型	文字（XX）
   	桁	10
   	データ長	10（この定義内容は固定）
   通知コード	データ名	ポップコード−
   	データ型	文字（XX）（この定義内容は固定）
   	桁	2（この定義内容は固定）
   	データ長	2（この定義内容は固定）
   メニューの項目数		6
   タイトルを付ける		指定する（支店）

   注※

   通知コードとして半角文字専用にする場合は，「POP（自動−英数）」を選んでください。

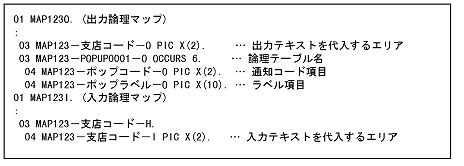

(c)　生成される論理マップ

マップ名がMAP123の場合の例

注

入出力テキストボックスのデータ名を省略した場合，FIELDnnnn-が仮定されます。ポップアップメニューのデータ名を省略した場合，メニューラベル名POPUP-LABELnnnn-，メニューコード名POPUP-CODEnnnn-が仮定されます（nnnn：0001〜9999）。

また，可変ポップアップメニューに対して一つの論理テーブル名が付けられます。

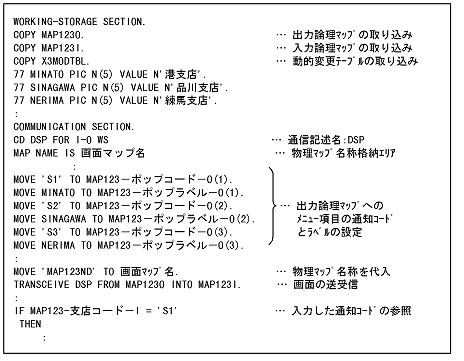

(d)　COBOLでのAP

マップ名がMAP123の場合の例

(a)　仕様

［支店］のプッシュボタンかPFキーを押すと，「支店」のポップアップメニューが表示されます。ポップアップメニューからデータを選択すると，対応する通知コードが入力論理マップに格納されます。「支店コード」の入出力テキストには，選択したデータに対応する通知コード「S2」が表示されます。

可変ポップアップメニューを使用した，AP実行時でのポップアップメニューの手動表示を次の図に示します。

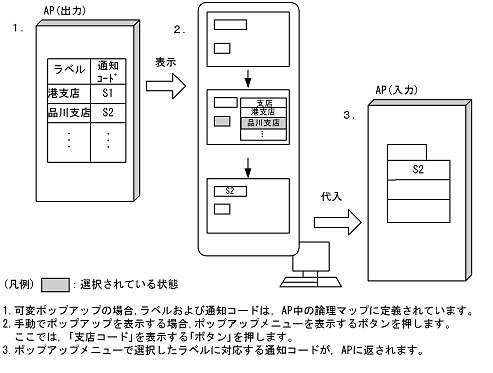

図6-17　ポップアップメニューの表示

注

なお，手動でポップアップメニューを表示する場合，ボタン以外にPFキーも使用できます。

(b)　画面定義の概要

画面定義の概要を次に示します。

ポップアップメニュー，またはキーボードで検索結果を入力する入出力テキストを定義します。

1. ポップアップに表示するメニューをAPから動的に変更できるようにするには，GUI画面定義ウィンドウで，ツールボックスの［可変ポップアップ］を使用して配置する。
2. 可変ポップアップメニューダイアログで次の表の項目を定義する。


   定義項目		定義内容
   使用目的※		POP（手動−日本語）
   詳細目的		混在（全角・半角）
   最初にメニューを開く		指定しない
   データ名		支店コード−
   データ型		文字（XX）（この定義内容は固定）
   桁（APが受け取る項目）		2
   データ長		2（この定義内容は固定）
   ラベル	データ名	ポップラベル−
   	データ型	文字（XX）
   	桁	10
   	データ長	10（この定義内容は固定）
   通知コード	データ名	ポップコード−
   	データ型	文字（XX）（この定義内容は固定）
   	桁	2（この定義内容は固定）
   	データ長	2（この定義内容は固定）
   APから初期値を変更する		指定する

   注※

   通知コードとして半角文字専用にする場合は，「POP（手動−英数）」を選んでください。






《ポップアップメニューの定義》

ポップアップメニューの定義は，自動的にポップアップメニューを表示するときと同じです。「6.2.17(1)(b)　画面定義の概要」を参照してください。

《手動ポップアップの設定》

ポップアップメニューをPF1キーで表示させるための定義をします。

1. GUI画面定義ウィンドウの，画面属性ダイアログで，「イベント通知コード」の［設定］ボタンを選択する。
2. イベント通知コードのダイアログで次の項目を定義する。


   定義項目	定義内容
   ポップアップの表示タイミング	「確定キーを使用する」を選択します。
   動作	ポップアップ表示 （「確定キーを使用する」を選んだ場合だけ指定できます。PFキーにポップアップ表示の動作を割り当てます）。

   注

   プッシュボタンやメニューバーで手動ポップアップを表示する場合は，手動ポップアップの定義をしたあとに，プッシュボタン定義やメニューバー定義のダイアログを開き，「選択時の動作」で「ポップアップ表示」の定義をしてください。




《プッシュボタンの定義》

ポップアップメニューを表示させるためのプッシュボタンを定義します。

1. ポップアップ表示のプッシュボタンはGUI画面定義ウィンドウで，［プッシュボタン（単独／追加）］を使用して配置する。
2. プッシュボタンダイアログで次の項目を定義する。


   定義項目	定義内容
   ラベル	支店
   選択時の動作	ポップアップ表示

(c)　生成される論理マップ

生成される論理マップは，自動的にポップアップメニューを表示するときと同じです。「6.2.17(1)(c)　生成される論理マップ」を参照してください。

(d)　COBOLでのAP

COBOLでのAPは，自動的にポップアップメニューを表示するときと同じです。「6.2.17(1)(d)　COBOLでのAP」を参照してください。

アクセスキーは自動ポップアップでも手動ポップアップでも利用できます。ここでは，自動ポップアップを仮定します。

(a)　仕様

「支店コード」の入出力テキストにフォーカスが位置づけられると，ポップアップメニューが自動的に表示されます。「支店」のポップアップメニューからアクセスキーを使用してデータを選択すると，対応する通知コードが入力論理マップに代入されます。「支店コード」の入出力テキストには，選択されたメニューに対応する通知コード「S2」が表示されます。

可変ポップアップメニューを使用した，AP実行時のポップアップメニューの自動表示を次の図に示します。

図6-18　アクセスキーでポップアップメニューを選択する（自動）

(b)　画面定義の概要

画面定義の概要を次に示します。

1. ポップアップに表示するメニューをAPから動的に変更できるようにするには，GUI画面定義ウィンドウで，ツールボックスの［可変ポップアップ］を使用して配置する。
2. 可変ポップアップメニューダイアログで次の表の項目を定義する。


   定義項目		定義内容
   使用目的※		POP（自動−日本語）
   詳細目的		混在（全角・半角）
   アクセスキーを使用する		指定する
   長さ（アクセスキー）		4
   選択ラベルと通知コードを同じ値にする		指定する
   タイトルを付ける		指定する（支店）
   データ名		支店コード−
   データ型		文字（XX）（この定義内容は固定）
   桁（APが受け取る項目）		2
   データ長		2（この定義内容は固定）
   メニューデータをファイルで指定する		指定しない
   ラベル	データ名	ポップラベル−
   	データ型	文字（XX）
   	桁	10
   	データ長	10（この定義内容は固定）
   通知コード	データ名	ポップコード−
   	データ型	文字（XX）（この定義内容は固定）
   	桁	2（この定義内容は固定）
   	データ長	2（この定義内容は固定）
   アクセスキー	データ名	ポップキー−
   	データ型	文字（XX）（この定義内容は固定）
   	桁	4（この定義内容は固定）
   メニューの項目数		6

   注※

   通知コードとして半角文字専用にする場合は，「POP（自動−英数）」または「POP（手動−英数）」を選んでください。

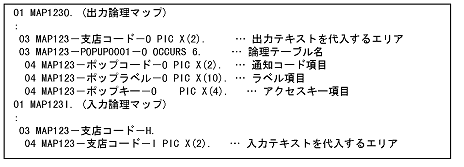

(c)　生成される論理マップ

マップ名がMAP123の場合の例

注

入出力テキストボックスのデータ名を省略した場合，FIELDnnnn-が仮定されます。ポップアップメニューのデータ名を省略した場合，メニューラベル名POPUP-LABELnnnn-，メニューコード名POPUP-CODEnnnn-が仮定されます（nnnn：0001〜9999）。

また，可変ポップアップメニューに対して一つの論理テーブル名が付けられます。

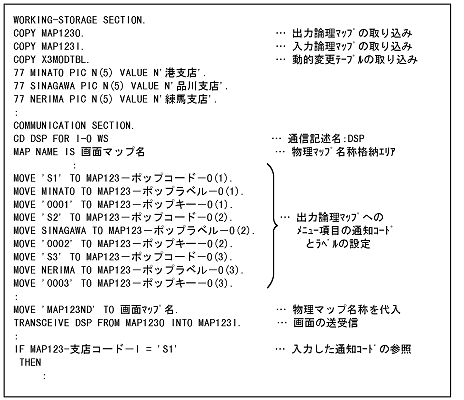

(d)　COBOLでのAP

マップ名がMAP123の場合の例

ポップアップの選択ラベルと通知コードを同じ値にするかどうかは，自動ポップアップでも手動ポップアップでも指定できます。ここでは，自動ポップアップを仮定します。

(a)　仕様

「支店コード」の入出力テキストにフォーカスが位置づけられると，ポップアップメニューが自動的に表示されます。「支店」のポップアップメニューからデータを選択すると，対応する通知コードが入力論理マップに代入されます。「支店コード」の入出力テキストには，選択されたメニューに対応する選択ラベル「品川支店」が表示されます。APには，選択ラベルに対応した通知コード「S2」が返されます。

可変ポップアップメニューを使用した，AP実行時のポップアップメニューの自動表示を次の図に示します。

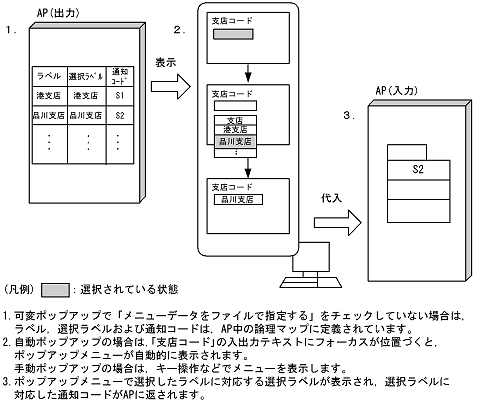

図6-19　ポップアップが選択されたときの選択ラベルと通知コードを別々にする（自動）

(b)　画面定義の概要

画面定義の概要を次に示します。

1. ポップアップに表示するメニューをAPから動的に変更できるようにするには，GUI画面定義ウィンドウで，ツールボックスの［可変ポップアップ］を使用して配置する。
2. 可変ポップアップメニューダイアログで次の表の項目を定義する。


   定義項目		定義内容
   使用目的※		POP（自動−日本語）
   詳細目的		混在（全角・半角）
   アクセスキーを使用する		指定しない
   選択ラベルと通知コードを同じ値にする		指定しない
   タイトルを付ける		指定する（支店）
   データ名		支店コード−
   データ型		文字（XX）（この定義内容は固定）
   桁（APが受け取る項目）		2
   データ長		2（この定義内容は固定）
   メニューデータをファイルで指定する		指定しない
   ラベル	データ名	ポップラベル−
   	データ型	文字（XX）
   	桁	10
   	データ長	10（この定義内容は固定）
   通知コード	データ名	ポップコード−
   	データ型	文字（XX）（この定義内容は固定）
   	桁	2（この定義内容は固定）
   	データ長	2（この定義内容は固定）
   選択ラベル	データ名	ポップ表示−
   	データ型	文字（XX）
   	桁	10
   	データ長	10（この定義内容は固定）
   メニューの項目数		6

   注※

   通知コードとして半角文字専用にする場合は，「POP（自動−英数）」または「POP（手動−英数）」を選んでください。

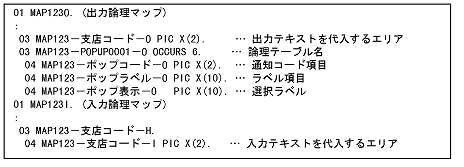

(c)　生成される論理マップ

マップ名がMAP123の場合の例

注

入出力テキストボックスのデータ名を省略した場合，FIELDnnnn-が仮定されます。ポップアップメニューのデータ名を省略した場合，メニューラベル名POPUP-LABELnnnn-，メニューコード名POPUP-CODEnnnn-が仮定されます（nnnn：0001〜9999）。

また，可変ポップアップメニューに対して一つの論理テーブル名が付けられます。

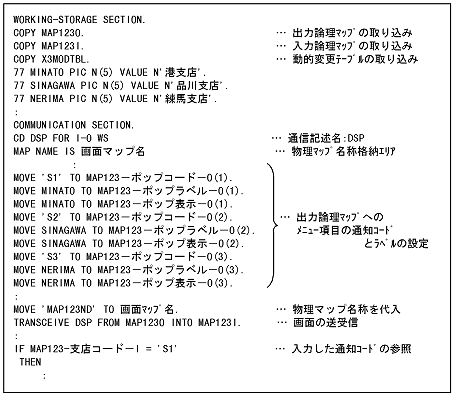

(d)　COBOLでのAP

マップ名がMAP123の場合の例
