ドローで定義した出力テキストボックスの論理マップに，APからテキスト「日立　太郎」を代入し，送信要求をするとXMAP3が「日立　太郎」を出力テキストボックスに表示します。

AP実行時の出力テキストの表示を次の図に示します。

図6-1　出力テキストの表示

画面定義の概要を次に示します。

1. GUI画面定義ウィンドウで，ツールボックスの［出力テキスト（日本語）］を使用して出力テキストボックスを配置する。
2. 出力テキストボックスダイアログで次の表の項目を定義する。

注

「動的変更（APから表示属性を変更する）」をチェックすると，APから表示属性を変更できます。詳細は「付録A　属性情報一覧」を参照してください。

　

定義項目	定義内容
データ名	担当者名−
データ型	文字（XX）
桁	20
データ長	20（この定義内容は固定）

　

マップ名がMAP115の場合の例

注

出力テキストボックスのデータ名を省略した場合，FIELDnnnn-（nnnn：0001〜9999）が仮定されます。

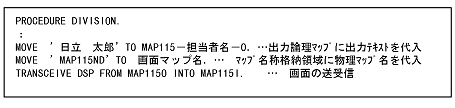

マップ名称がMAP115の場合の例
