けい線

画面・帳票サポートシステム　XMAP3 プログラミングガイド画面編

けい線は縦方向，または横方向に1本の線を引きます。配置した複数のオブジェクトの間を区切るときに使用します。

なお，けい線は，APとのインタフェースを持ちません。そのため，けい線を追加，修正，または削除してもAPに影響はありません。また，けい線はボックスを通過して引いたりすることはできません。なお，CUI画面で使用できるけい線は，実線だけです。

(1)　線の位置

CUI画面の横けい線の位置は，行の「上／下」から選べます。縦けい線には位置の種類はありません。

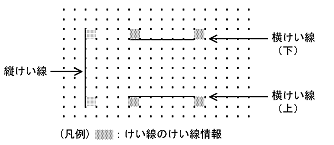

図3-2　けい線の位置

[図データ]

(2)　矩形および表けい線

けい線はオブジェクトを区切る以外にも次のように使用できます。

指定した範囲をけい線で囲むときに使用します。

表を作成するときに使用します。表に見出しを付けるか付けないかも指定できます。

縦方向，または横方向に等間隔のけい線を引くときに使用します。横方向の繰り返しの間隔は「2行／1行／自動」から選べます。

また，けい線は，横けい線の始点，交点，および各行の縦けい線に半角文字で1文字分のけい線情報用の領域を占有します。このため，けい線を画面上に配置する場合には，ほかの項目と重ならないようにします。

なお，けい線は複数行にわたるフィールドの途中の行には引けません。また，フィールドを通過して引くこともできません。
