Smart Composer機能を使用して，バッチアプリケーションを実行するシステムを構築する場合に，必要な製品構成およびプロセス構成を次の図に示します。

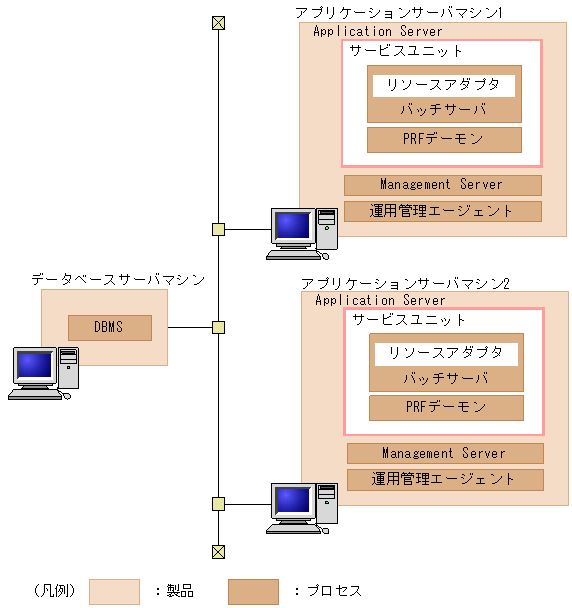

図8-2　製品構成およびプロセス構成（バッチアプリケーションを実行するシステムの場合）

システムには，アプリケーションサーバマシンを配置します。またバッチアプリケーションからデータベースに接続する場合は，データベースサーバマシンも配置します。次に，システム内のサーバと，使用する製品について説明します。

●アプリケーションサーバマシン

アプリケーションサーバを配置したマシンをアプリケーションサーバマシンといいます。アプリケーションサーバマシン上では，バッチサーバが動作します。Smart Composer機能を使用するシステム構成では，アプリケーションサーバマシンはクラスタ構成になっており，それぞれをサービスユニットという単位で扱います。

アプリケーションサーバマシンにインストールする製品と，アプリケーションサーバマシン上で動作するプロセスを次の表に示します。

表8-2　アプリケーションサーバマシンにインストールする製品と動作するプロセス

インストールする製品	動作するプロセス
Application Server Enterprise	PRFデーモン
	バッチサーバ
	Management Server
	運用管理エージェント
JP1/SC/DPM※	クライアントサービス for DPM

注※

JP1/SC/DPMを使用して，OSやアプリケーションの一括インストールをする場合だけ必要になります。JP1/SC/DPMを使用した場合のシステム構成については，「4.4　JP1/SC/DPMを利用して構築する場合のシステム構成」のホスト単位管理モデルの説明を参照してください。

●データベースサーバマシン

データベースが構築されているマシンをデータベースサーバマシンといいます。

インストールする製品

• HiRDB，Oracle，SQL Server，またはXDM/RD E2
