6.1　ルールを定義する流れ

ルールの定義では，自動化したい運用手順を個々のコマンドやバッチファイルに細分化し，それらをルールエレメントとして定義します。そして，ルールエレメントを関連線でつないで処理の流れを定義します。

ルールエレメントで実行するコマンドの実行結果によって後続の処理を分岐させたり，必要に応じてユーザーの判断を介入させたりできます。ルールは，運用するシステムや業務単位に任意にグルーピングできます。

ルールを定義する流れを次の図に示します。

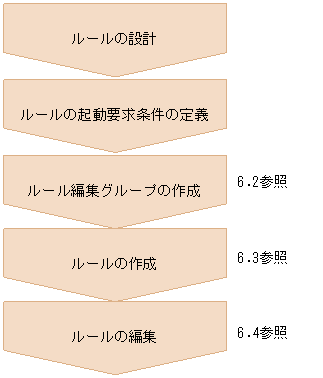

図6-1　ルールを定義する流れ

[図データ]

  1. ルールの設計
    システムで発生した事象を洗い出し，対処する方法を検討します。状態確認や回復処理といった，自動化したい処理をコマンドやバッチファイルでどのように実現するかを検討します。バッチファイルで処理を行う場合は，バッチファイルを作成します。
  2. ルールの起動要求を通知する条件の定義
    JP1/IM - Managerで，ルールの起動要求をJP1/IM - RLに通知する条件を自動アクションに定義します。通知条件には，ルールの起動対象の候補とするJP1イベントの条件と，アクション種別（ルール）を指定します。
    また，JP1/IM - RLホストで，自動アクションに指定した実行ユーザーとOSユーザーのユーザーマッピングの設定をしてください。
    自動アクションは，［アクション設定］画面で設定します。［アクション設定］画面の詳細については，マニュアル「JP1/Integrated Management - Manager リファレンス」を参照してください。
    ユーザーマッピングの設定については，マニュアル「JP1/Base 運用ガイド」を参照してください。
  3. ルール編集グループの作成
    ルールをグルーピングするためのルール編集グループを作成します。ルール編集グループの作成方法については，「6.2　ルール編集グループの作成」を参照してください。
  4. ルールの作成
    ルールの名称，コメント，説明文，および遅延監視の実行の有無を定義します。ルールの作成方法については，「6.3　ルールの作成」を参照してください。
  5. ルールの編集
    ルールの起動条件，状態確認や対処処理として実行するコマンドやバッチファイル，処理の分岐条件，ユーザーの判断待ちといった要素をルールエレメントとして配置し，処理の順番をフロー図の形で定義します。ルールの編集方法については，「6.4　ルールの編集」を参照してください。

ルールの定義は，メイン画面の［ルール編集］ページで行います。［ルール編集］ページでのルール定義の流れを次の図に示します。

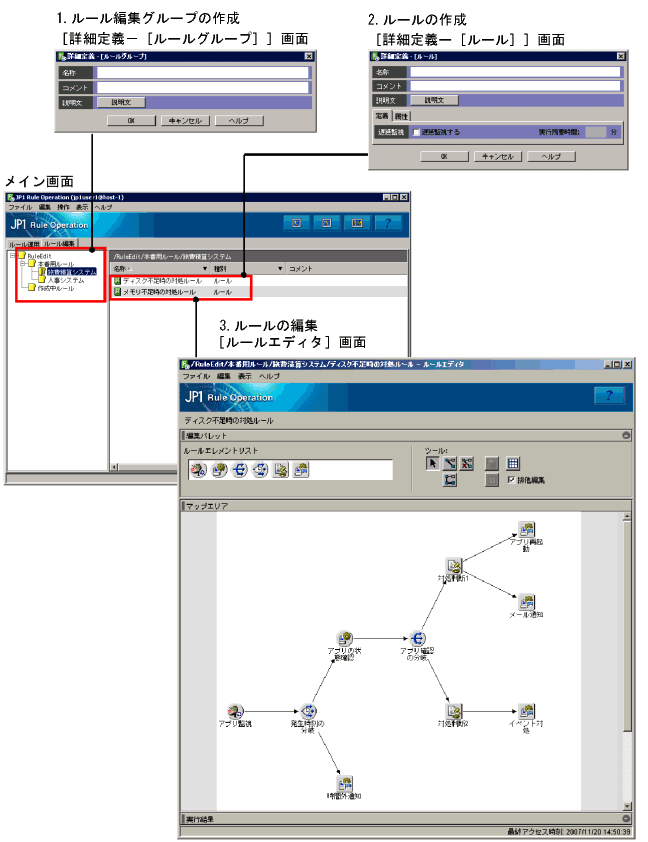

図6-2　［ルール編集］ページでのルール定義の流れ

[図データ]

メイン画面のおよび［ルール編集］ページの構成を次に示します。

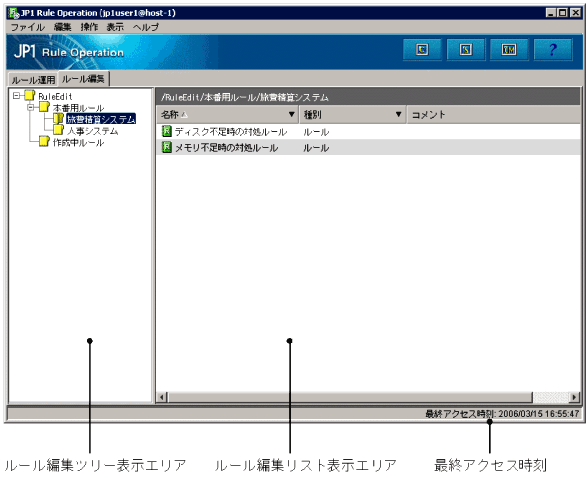

図6-3　メイン画面および［ルール編集］ページの構成

[図データ]

[図データ]：JP1/IM - CC Viewボタン
JP1/IM - View（セントラルコンソール・ビューアー）が起動します。JP1/IM - RLと同じホストにJP1/IM - Managerがインストールされていない場合は，［ログイン］画面が表示されます。

[図データ]：JP1/IM - CS Viewボタン
JP1/IM - View（セントラルスコープ・ビューアー）が起動します。JP1/IM - RLと同じホストにJP1/IM - Managerがインストールされていない場合は，［ログイン］画面が表示されます。

[図データ]：JP1/IM - CM Viewボタン
JP1/IM - View（セントラルインフォメーションマスター・ビューアー）が起動します。JP1/IM - RLと同じホストにJP1/IM - CMがインストールされていない場合は，［ログイン］画面が表示されます。

[図データ]：ヘルプボタン
ヘルプが表示されます。

ルール編集ツリー表示エリア
ルール編集グループをツリー表示するエリアです。

ルール編集リスト表示エリア
ルール編集ツリー表示エリアで選択したルール編集グループ内のルールおよびルール編集グループを表示するエリアです。

最終アクセス時刻
接続先のJP1/IM - RLホストから，［ルール編集］ページに表示する内容を送受信した最終時刻です。

ルール編集ツリー表示エリア，およびルール編集リスト表示エリアに表示される内容は，60秒間隔で更新されます。自動更新の有無や更新間隔は，ルールオペレーション・ビューアー動作定義ファイルで変更できます。設定方法については，「3.4.4　JP1/IM - Viewのセットアップ」を参照してください。手動で更新したい場合は，［表示］−［最新情報に更新］を選択してください。

メイン画面の［ルール編集］ページの詳細については，マニュアル「JP1/Integrated Management - Rule Operation GUIリファレンス」を参照してください。
