JP1/Integrated Management - Rule Operation システム構築・運用ガイド
ルールの定義は，JP1/IM - RLのメイン画面でルール名称などを設定するルールの作成と，［ルールエディタ］画面でルールエレメントを配置するルールの編集の二つに分けられます。ルールを定義する流れを，次の図に示します。

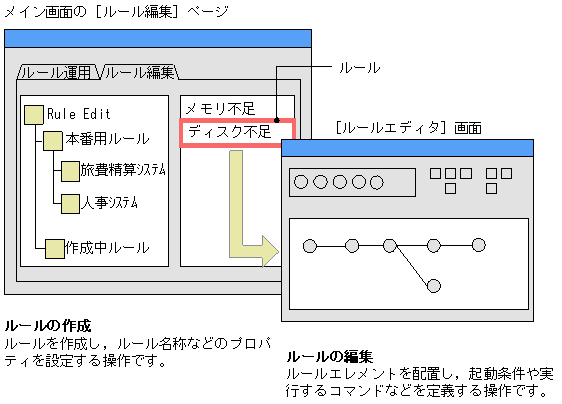

図2-2 ルール定義の流れ
- ＜この項の構成＞
- (1) ルールの作成
- (2) ルールの編集
(1) ルールの作成
ルールは，まずメイン画面で作成します。メイン画面の例を，次の図に示します。

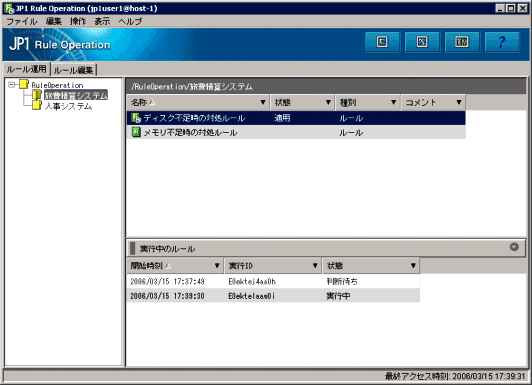

図2-3 メイン画面の例
メイン画面には，［ルール編集］ページと［ルール運用］ページがあります。それぞれの使用目的を説明します。
- ［ルール編集］ページ
- ルールを作成，編集する場合に使用します。ルールをルール編集グループでまとめ，ルール編集ツリーで階層化して管理できます。作成中と作成済みのルールでグループを分けたり，ルールを実行するシステムごとにグループを分けたりすると，わかりやすく管理できます。ルール編集ツリーの例を次に示します。

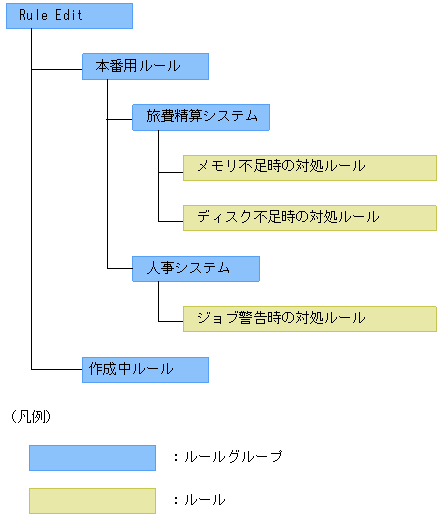

図2-4 ルール編集ツリーの例
- ［ルール運用］ページ
- ルールを運用する場合に使用します。［ルール編集］ページで作成したルールを，［ルール運用］ページで業務システムに登録し，実行できる状態（適用状態）にします。ここでも，ルールをルール運用グループでまとめ，ルール運用ツリーで階層化して管理できます。ルールを適用する業務システムごとに，ルール運用グループで分けて管理すると，わかりやすくなります。
- ルールが起動したあとは，この画面で実行状態を監視することもできます。ルール運用ツリーの例を次に示します。

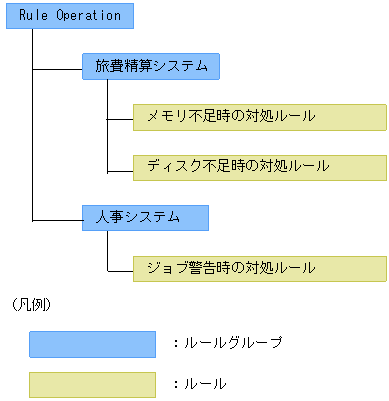

図2-5 ルール運用ツリーの例
(2) ルールの編集
メイン画面で作成したルールに，［ルールエディタ］画面でルールエレメントを配置し，関連線でつなぎます。ルールエレメントごとに，ルールの起動条件や実行するコマンドなどの詳細を設定します。
［ルールエディタ］画面の例を，次の図に示します。

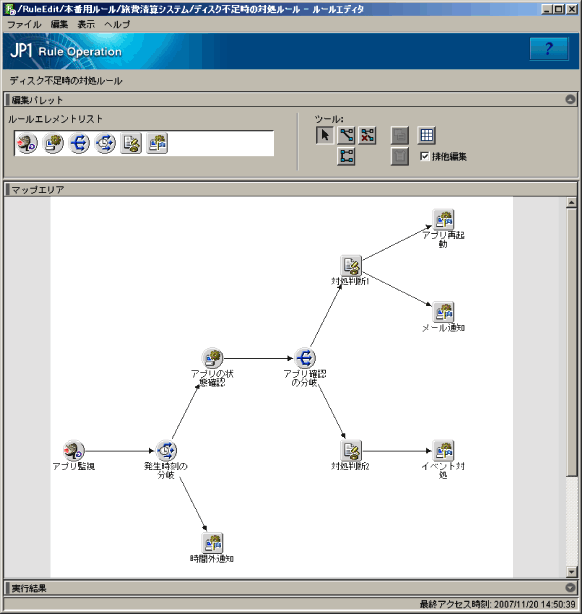

図2-6 ［ルールエディタ］画面
