2.9.3　間欠障害監視の動作

間欠障害の監視は，パスごとに実施されます。間欠障害監視は，自動フェイルバックによってパスが障害から回復した時点で開始されます。

ここでは，間欠障害監視の動作を，次の三つの場合に分けて説明します。

• 間欠障害が発生しているとみなす場合
• 間欠障害が発生していないとみなす場合
• 間欠障害の監視中に間欠障害とみなす条件を変更した場合

＜この項の構成＞

(1)　間欠障害が発生しているとみなす場合

(2)　間欠障害が発生していないとみなす場合

(3)　間欠障害の監視中に間欠障害とみなす条件を変更した場合

(1)　間欠障害が発生しているとみなす場合

指定した監視時間内に指定した回数の障害がパスに発生した場合，間欠障害が発生しているとみなし，該当するパスの監視を終了します。そして，そのパスを自動フェイルバックの対象から外します。自動フェイルバックの対象から外されたパスは，ユーザによるオンライン操作が成功するまで，障害状態のままです。ただし，一定の条件を満たす場合は自動フェイルバックの対象となり，自動的に稼働状態（Online）になります。条件については，「図2-9　パスの状態遷移」を参照してください。

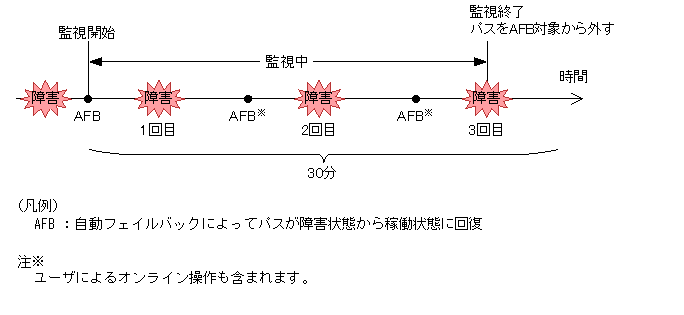

「図2-10　パスに間欠障害が発生しているとみなす場合の動作」に，間欠障害が発生しているとみなす場合の，間欠障害監視の動作を示します。30分以内に3回以上障害が発生した場合に間欠障害とみなす設定をしているときの例です。時間を示す矢印上に，一つのパスに発生するイベントを記載しています。

図2-10　パスに間欠障害が発生しているとみなす場合の動作

(2)　間欠障害が発生していないとみなす場合

指定した監視時間内に指定した回数の障害がパスに発生しない場合，間欠障害は発生していないとみなします。その場合，監視時間が終了した段階で該当するパスの監視を終了し，カウントした障害発生回数を0にリセットします。そのあとでパスに障害が発生し，自動フェイルバックによってパスが障害から回復した場合，その時点から監視を再開します。

長い間隔を置いて発生する障害を間欠障害とみなすためには，障害監視時間を延ばすか，または障害発生回数を減らしてください。

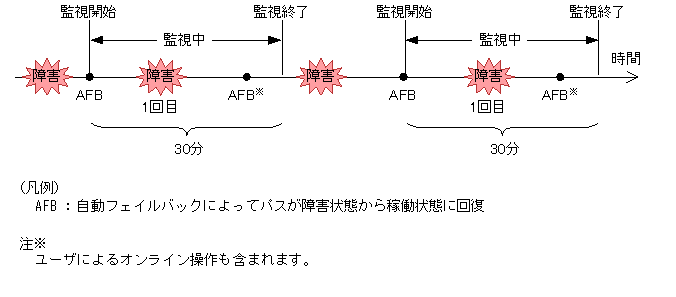

「図2-11　パスに間欠障害が発生していないとみなす場合の動作」に，パスに間欠障害が発生していないとみなす場合の，間欠障害監視の動作を示します。30分以内に3回以上障害が発生した場合に間欠障害とみなす設定をしているときの例です。時間を示す矢印上に，一つのパスに発生するイベントを記載しています。

図2-11　パスに間欠障害が発生していないとみなす場合の動作

障害発生回数は，障害が発生するとカウントされます。通常は「図2-11　パスに間欠障害が発生していないとみなす場合の動作」に示すように，間欠障害監視中に自動フェイルバックによって稼働状態に回復してから，障害が発生するごとに障害発生回数がカウントされます。ただし，パスが切断されているなどの理由によって，LUに接続するすべてのパスがOffline(E)，Online(E)，またはOffline(C)になっている場合は，自動フェイルバックによって稼働状態に回復しません。このような状態のLUへI/Oを継続して発行すると，パスが稼働状態にならなくても障害発生回数がカウントされることがあります。障害発生回数が指定値に達すると，パスに間欠障害が発生したとみなされます。その場合は，障害の原因を取り除いてから手動でオンライン操作をしてください。

(3)　間欠障害の監視中に間欠障害とみなす条件を変更した場合

間欠障害の監視中に，間欠障害とみなす条件（障害監視時間または障害発生回数）を変更した場合，それまでにカウントされた障害発生回数，および監視を開始してから経過した時間が0にリセットされます。監視は終了されないで，変更した時点から，変更後の条件での監視が開始されます。

監視時間外に条件を変更した場合，次に自動フェイルバックによってパスが障害から回復した時点で，変更後の条件で監視が開始されます。

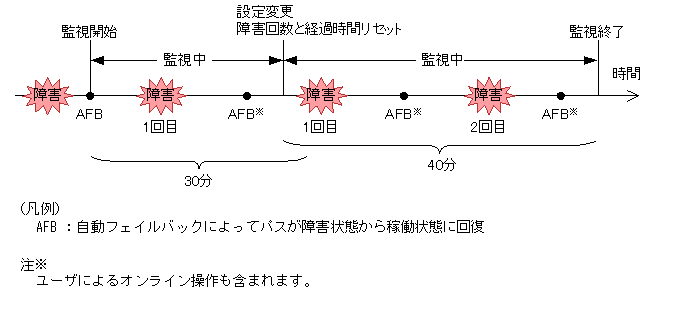

「図2-12　間欠障害の監視中に間欠障害とみなす条件を変更した場合の動作」に，間欠障害の監視中に，間欠障害とみなす条件を変更した場合の，間欠障害監視の動作を示します。間欠障害とみなす障害の発生条件を，「30分以内に3回以上」から，「40分以内に3回以上」に変更した場合の例です。時間を示す矢印上に，一つのパスに発生するイベントを記載しています。

図2-12　間欠障害の監視中に間欠障害とみなす条件を変更した場合の動作
