7.7.21　ユーザ電文に誤りがある場合の障害対策

(1)　ユーザ電文に誤りがある場合のエラー

標準受付からサービスアダプタのサービス部品を直接呼び出す場合，サービス部品側で要求するユーザ電文（XML文書）をサービスリクエスタで作成する必要があります。そのため，サービスリクエスタで作成するXMLに誤りがあると，正しくサービス部品を呼び出せません。SOAP通信でのSOAPメッセージとユーザ電文の関係を次の図に示します。

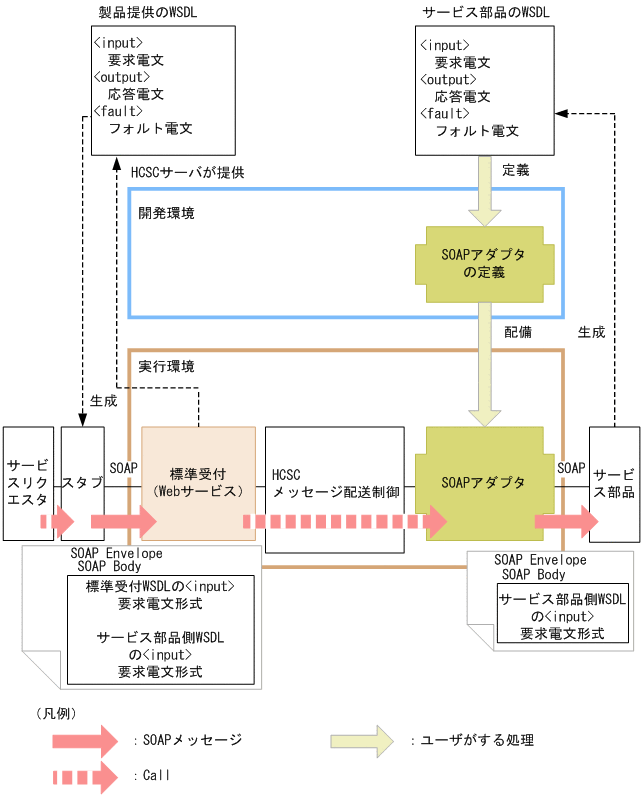

図7‒168　SOAP通信でのSOAPメッセージとユーザ電文の関係

ユーザ電文に誤りがある（フォーマット定義の形式と異なる電文を実行した）場合，サービスアダプタのプロトコルの違いによって，エラーの内容が異なります。

また，電文の形式によっては，サービスアダプタでエラーとならないでサービス部品で例外になったり，サービス部品でエラーにならないで想定していない応答が返ったりすることがあります。

ページの先頭へ

(2)　サービスアダプタでの電文の検証方法

サービスアダプタに指定したフォーマット定義（XMLスキーマ）とユーザ電文（XML文書）が，XMLスキーマの仕様に従い，妥当かどうか検証できます。

サービスアダプタでの電文の検証機能を使用するには，HCSCサーバランタイム定義ファイルのtelegram-validationプロパティで設定します。HCSCサーバランタイム定義ファイルの詳細については，マニュアル「サービスプラットフォーム リファレンス」の「6.5.6　HCSCサーバランタイム定義ファイル」を参照してください。

注意事項

定義したフォーマット定義に対して妥当でない電文であるにもかかわらず，サービス部品呼び出しに成功していた電文の場合，電文の検証機能を使用することで，この機能によって妥当な形式でないと判断されると，サービスアダプタでエラーとなります。

電文の検証機能は，HCSCサーバ全体の次の表に示すサービスアダプタで有効となります。サービスアダプタごとには設定できません。また，サービス部品を呼び出す要求電文，または応答電文に対して有効となります。

表7‒235　電文の検証機能が有効になるサービスアダプタ

アダプタ種別	方向	データ変換定義のパターン	検証するフォーマット定義	電文種類	検証機能の有効
SOAPアダプタ， SessionBeanアダプタ， MDB（WS-R）アダプタ， MDB（DBキュー）アダプタ	要求	データ変換なし	サービス部品電文	XML	○
				バイナリ	×※1
		標準−サービス部品でデータ変換	標準電文	XML	○
				バイナリ	×※1
			サービス部品電文	XML	○
				バイナリ	×※1
	応答	データ変換なし	サービス部品電文	XML	○
				バイナリ	×※1
		サービス部品−標準でデータ変換	標準電文	XML	○
				バイナリ	×※1
			サービス部品電文	XML	○
				バイナリ	×※1
	フォルト	データ変換なし	×	XML	×
DBアダプタ	要求	データ変換なし	サービス部品電文	XML	×※2
		標準−サービス部品でデータ変換	標準電文	XML	×
				バイナリ	×
			サービス部品電文	XML	×※2
	応答	データ変換なし	サービス部品電文	XML	×※2
		サービス部品−標準でデータ変換	標準電文	XML	×
				バイナリ	×
			サービス部品電文	XML	×※2
TP1アダプタ	要求	データ変換なし	サービス部品電文	バイナリ	×※1
		標準−サービス部品でデータ変換	標準電文	XML	○
				バイナリ	×※1
			サービス部品電文	バイナリ	×※1
	応答	データ変換なし	サービス部品電文	バイナリ	×※1
		サービス部品−標準でデータ変換	標準電文	XML	○
				バイナリ	×※1
			サービス部品電文	バイナリ	×※1
ファイルアダプタ	要求	データ変換なし	サービス部品電文	XML	○
				バイナリ	×※1
		標準−サービス部品でデータ変換	標準電文	XML	○
				バイナリ	×※1
			サービス部品電文	XML	○
				バイナリ	×※1
	応答	データ変換なし	サービス部品電文	XML	○
				バイナリ	×※1
		サービス部品−標準でデータ変換	標準電文	XML	○
				バイナリ	×※1
			サービス部品電文	XML	○
				バイナリ	×※1
Object Accessアダプタ	要求	データ変換なし	サービス部品電文	XML	○
		標準−サービス部品でデータ変換	標準電文	XML	○
				バイナリ	×※1
			サービス部品電文	XML	○
	応答	データ変換なし	サービス部品電文	XML	○
		サービス部品−標準でデータ変換	標準電文	XML	○
				バイナリ	×※1
			サービス部品電文	XML	○

（凡例）

○：検証機能が有効になります。

×：検証機能が無効になります。

要求：サービスアダプタからサービス部品へ向かうことを示します。

応答：サービス部品からサービスアダプタへ向かうことを示します。

フォルト：エラー時にサービス部品からサービスアダプタへ向かうことを示します。

注※1

バイナリ電文のサービス部品呼び出し時は，設定したフォーマット定義を基にDOMに変換（パース処理）しています。そのため，バイナリ電文でフォーマット定義に対して妥当でない電文を送付した場合，例外が発生し，次のメッセージが表示されます。

KDEC05504-E An attempt to specify format definition settings has failed. (information1 = 保守情報, information2 = 保守情報)

フォーマット定義の設定に失敗しました。

注※2

DBアダプタは，telegram-validationプロパティ以外の機能で，電文形式を検証します。例えば，サービスアダプタで，要求時に，「リクエスタ（バイナリ）−標準（XML）−サービス部品（バイナリ）」の変換をした場合，要求電文に対して次の流れで変換と検証をします。

1. 要求電文をリクエスタのフォーマット定義に対して検証します（バイナリ電文の機能がOFFの場合も同様です）。

2. 手順1.で検証した結果が妥当であった場合，リクエスタの電文の形式から標準電文の形式に変換します。

3. 変換後の電文を標準電文のフォーマット定義に対して検証します。

4. 手順3.で検証した結果が妥当であった場合，標準電文の形式からサービス部品電文の形式に変換します。

5. 変換後の電文をサービス部品電文のフォーマット定義に対して検証します（バイナリ電文の機能がOFFの場合も同様です）。

6. 手順5.で検証した結果が妥当であった場合，サービス部品を呼び出します。

ページの先頭へ

(3)　ユーザ電文トレースの取得による調査

ユーザ電文トレースを取得することによって，設計したとおりの電文が流れているか，リクエスタ側やサービス側，ビジネスプロセスのアクティビティやデータ変換などの各ポイントを調査できます。

ユーザ電文トレースを取得するには，HCSCサーバランタイム定義ファイルの次のプロパティで設定します。

• telegramtraceプロパティ

• telegramtrace-filepathプロパティ

• telegramtrace-filesizeプロパティ

• telegramtrace-filenumプロパティ

• telegramtrace-triggerプロパティ

また，次のプロパティを設定し，正常処理時にユーザ電文トレースを出力するHCSCコンポーネントを指定して出力することで，リクエスタまたはサービスに送受信する電文を確認できます。

• telegramtrace-component-type-filepathプロパティ

• telegramtrace-component-id-filepathプロパティ

HCSCサーバランタイム定義ファイルの詳細については，マニュアル「サービスプラットフォーム リファレンス」の「6.5.6　HCSCサーバランタイム定義ファイル」を参照してください。

ユーザ電文トレースの詳細については，「7.4.4　ユーザ電文トレース」または「7.4.6　デバッグ情報」を参照してください。

注意事項

• ユーザ電文の内容をファイルに出力するため，セキュリティ上の問題（情報漏洩の懸念など）が発生します。したがって，出力したユーザ電文トレースファイルの取り扱いに注意してください。

• 01-60以前の「<サービスプラットフォームのインストールディレクトリ>\CSC\lib\cscdba.ear」を使用して作成したDBアダプタでは，取得位置SVC，および取得位置CNVSTのユーザ電文トレースは取得できません。
