7.4.6　デバッグ情報

デバッグ情報を出力できる機能を次の表に示します。また，各機能の出力形式の指定可否もあわせて示します。

デバッグ情報を出力できる機能	出力形式の指定可否
ユーザ電文トレース機能	○
データ変換API	×
データ変換単体テストコマンド　csctransformコマンド　cscbinaryparseコマンド　cscgenbinaryコマンド

デバッグ情報を出力できる機能

出力形式の指定可否

ユーザ電文トレース機能

○

データ変換API

データ変換単体テストコマンド

　csctransformコマンド

　cscbinaryparseコマンド

　cscgenbinaryコマンド

（凡例）

○：HCSCサーバランタイム定義ファイルのtelegramtrace-formatプロパティで，16進数形式データとASCII形式データの出力行を分けるかどうかを指定できます。

×：出力形式は指定できません。16進数形式データとASCII形式データは同じ行に出力されます。

デバッグ情報の取得を設定した場合，ユーザ電文トレースで出力されるデバッグ情報は次の3つの部分で構成されます。

ユーザ電文トレース（デバッグ情報）開始
ユーザ電文トレース（デバッグ情報）データ
ユーザ電文トレース（デバッグ情報）終了

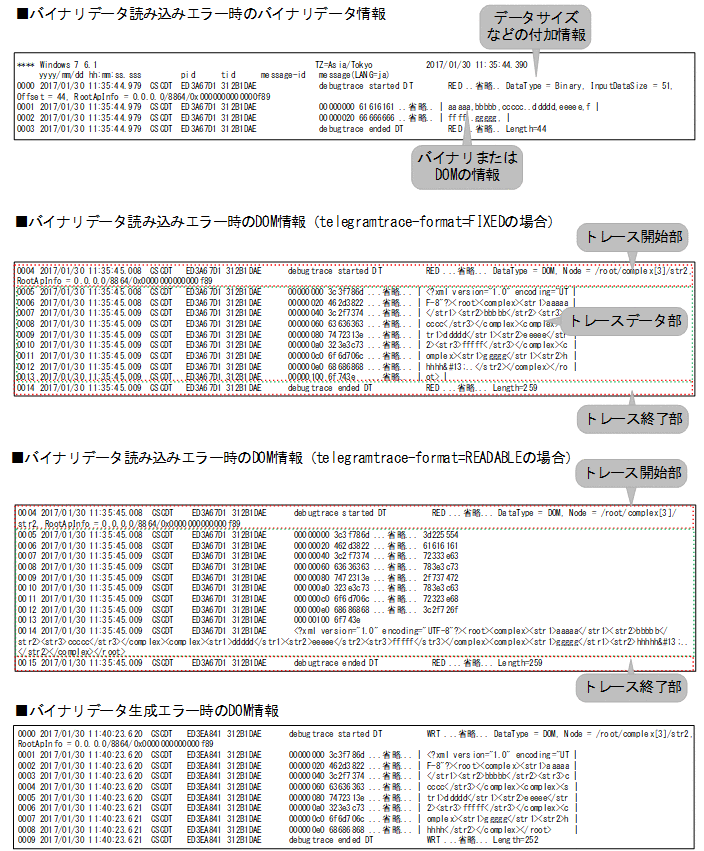

デバッグ情報の出力形式を次に示します。

[図データ]

この項は，取得されたユーザ電文トレース（デバッグ情報）の確認方法について説明します。デバッグ情報の取得方法については，「7.3.2(6)　デバッグ情報の取得方法」を参照してください。

注意事項: デバッグ情報は電文の内容をファイルに出力します。そのため，情報漏洩などのセキュリティ上の問題が発生しないよう，取り扱いに注意してください。

〈この項の構成〉

(1)　ユーザ電文トレース（デバッグ情報）の出力先
(2)　ユーザ電文トレース（デバッグ情報）開始の出力形式と出力される内容
(3)　ユーザ電文トレース（デバッグ情報）データの出力形式と出力される内容
(4)　ユーザ電文トレース（デバッグ情報）終了の出力形式と出力される内容
(5)　ユーザ電文トレース（デバッグ情報）の出力契機

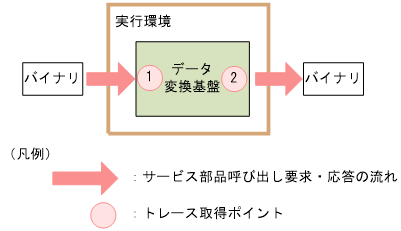

(6)　ユーザ電文トレース（デバッグ情報）の取得ポイント
(7)　詳細情報メッセージの出力

(1)　ユーザ電文トレース（デバッグ情報）の出力先

ユーザ電文トレース（デバッグ情報）の出力先を次に示します。

(a)　データ変換APIの実行時に出力されるデバッグ情報

ユーザ電文トレース（デバッグ情報）は，usrconf.properties（J2EEサーバ用ユーザプロパティファイル）のcsc.dt.debugtrace.filepathプロパティで指定されたパスへ出力されます。ファイル名を次に示します。

ラップアラウンドモードの場合
```
cscdebug_<グループ名>_<面数>.log
```
シフトモードの場合
```
cscdebug_<グループ名>_.log
```

<グループ名>には，データ変換APIのインスタンス（グループ）の名称が付加されます。

<面数>には，usrconf.properties（J2EEサーバ用ユーザプロパティファイル）で設定した面数が付加されます。

(b)　HCSCサーバでのデータ変換時に出力されるデバッグ情報

ユーザ電文トレース（デバッグ情報）は，HCSCサーバランタイム定義ファイルのtelegramtrace-filepathプロパティで指定されたパスへ出力されます。なお，指定したパスが存在しない場合，またはパスが誤っていた場合は，省略値の出力先にトレースが出力されます。

ファイル名を次に示します。

ラップアラウンドモードの場合

csctelegram_<HCSCサーバ名>_<面数>.log

シフトモードの場合
```
csctelegram_<HCSCサーバ名>_.log
```

<面数>には，HCSCサーバランタイム定義ファイルで設定した面数が付加されます。

(c)　データ変換単体テストコマンドの実行時に出力されるデバッグ情報

ユーザ電文トレース（デバッグ情報）は，データ変換単体テストコマンド（csctransformコマンド，cscbinaryparseコマンド，およびcscgenbinaryコマンド）で指定されたパスへ出力されます。ファイル名を次に示します。

cscdebug_dtcommand_<面数>.log

<面数>には面数が付加されます。面数の最大は16，1面当たりの最大サイズは2147483647バイトです。面数の最大値，最大サイズ，ローテーション方式は変更できません。

ページの先頭へ

(2)　ユーザ電文トレース（デバッグ情報）開始の出力形式と出力される内容

(a)　出力形式

ユーザ電文トレース（デバッグ情報）開始の出力形式を次の図に示します。

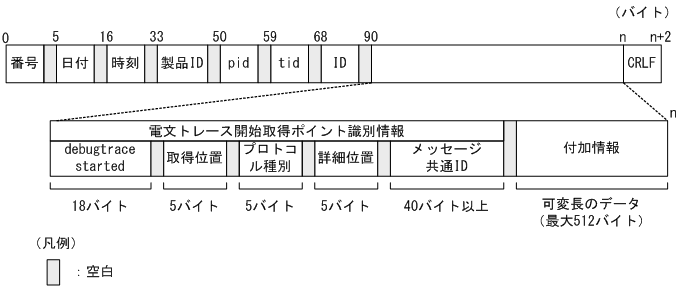

図7‒33　ユーザ電文トレース（デバッグ情報）開始の出力形式

(b)　出力される内容

ユーザ電文トレース（デバッグ情報）開始に出力される内容を次の表に示します。

表7‒56　ユーザ電文トレース（デバッグ情報）開始に出力される内容
項目		内容
番号		トレースレコードの出力通番が表示されます。
日付		トレースレコードの取得日付（yyyy/mm/dd形式）が出力されます。
時刻		トレースレコードの取得時刻（hh:mm:ss.SSS形式）が，ローカル時刻でミリ秒単位に出力されます。
製品ID		製品を特定するための識別子が出力されます。 CSCDT：CSCデータ変換
pid		プロセスを識別するためのIDが出力されます。
tid		スレッドを識別するためのIDが出力されます。
ID		表示されません。
電文トレース開始取得ポイント識別情報	電文トレース開始	ユーザ電文トレース開始を示す文字列「debugtrace started」が出力されます。
	取得位置	トレースの取得ポイント情報（取得位置）が出力されます。 DT：データ変換処理
	プロトコル種別	表示されません。
	詳細位置	トレースの取得ポイント情報（詳細位置）が出力されます。 RED：バイナリデータの読込処理 WRT：バイナリデータの生成処理
	メッセージ共通ID	表示されません。
付加情報		次の付加情報が出力されます。 (a) バイナリデータの場合データ種別（Binary）入力データ全体のサイズエラー時の読込位置（オフセット）ルートアプリケーション情報^※1 (b) DOMの場合データ種別（DOM）エラー発生時に処理していたノードの絶対パス^※2 ルートアプリケーション情報^※1
CRLF		レコード終端符号が出力されます。

注※1

csctransformコマンドおよびcscbinaryparseコマンドのデバッグ情報には出力されません。

注※2

同名の要素が複数存在する場合は，パスの該当部分には要素の出現位置を1から始まる添字で次のように出力します。

　例）ノード名[要素の出現位置]

なお，バイナリデータ読み込み処理完了後にバイナリデータが残っていた場合は，Nodeタグは出力されません。

ページの先頭へ

(3)　ユーザ電文トレース（デバッグ情報）データの出力形式と出力される内容

データ変換基盤では，エラー発生までに処理した電文の情報をデバッグ情報としてユーザ電文トレースに出力できます。

デバッグ情報で出力される内容を次に示します。

表7‒57　デバッグ情報で出力される内容
出力タイミング	出力されるデバッグ情報	用途
バイナリデータの読込時（バイナリデータ→DOMの変換）	読み込みが完了したバイナリデータ，およびDOMの情報	処理中のデータに不正なデータが存在した場合，内容を確認できます。
	入力データ全体のサイズ	入力データの不正な個所を特定できます。
	入力データに対する現在の読み込み位置（エラーが発生した際の読み込み位置）
	エラー発生時に処理していたノードの絶対パス
	ルートアプリケーション情報	同じルートアプリケーション情報をメッセージログから引き当てることで，エラー原因のメッセージ出力個所を特定できます。
バイナリデータの生成時（DOM→バイナリデータの変換）	エラーが起きたノードまでのDOMの情報	処理中のデータに不正なデータが存在した場合，内容を確認できます。
	エラー発生時に処理していたノードの絶対パス	入力データの不正な個所を特定できます。
	ルートアプリケーション情報	同じルートアプリケーション情報をメッセージログから引き当てることで，エラー原因のメッセージ出力個所を特定できます。

なお，デバッグ情報に出力されたノードがエラーの原因とは限らないため，前後のノードの情報と，それに対応するバイナリデータも参照してください。

(a)　出力形式（telegramtrace-format=FIXEDを指定した場合）

HCSCサーバランタイム定義ファイルにtelegramtrace-format=FIXEDを指定した場合のユーザ電文トレース（デバッグ情報）データの出力形式を次の図に示します。

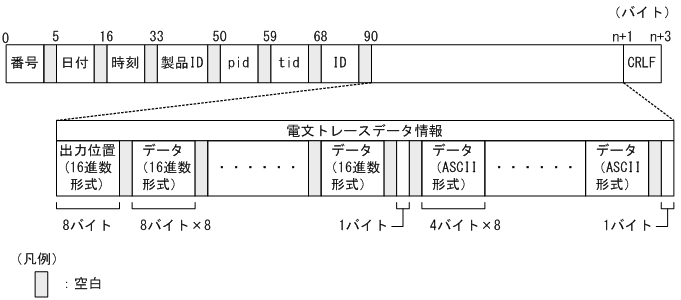

図7‒34　ユーザ電文トレース（デバッグ情報）データの出力形式（telegramtrace-format=FIXEDを指定した場合）

(b)　出力される内容（telegramtrace-format=FIXEDを指定した場合）

HCSCサーバランタイム定義ファイルにtelegramtrace-format=FIXEDを指定した場合のユーザ電文トレース（デバッグ情報）データに出力される内容を次の表に示します。なお，デバッグ情報がない場合（バイナリ，DOMのデータ長が0またはnullの場合）は，トレースデータを出力しません。

表7‒58　ユーザ電文トレース（デバッグ情報）データに出力される内容（telegramtrace-format=FIXEDを指定した場合）
項目		内容
番号		トレースレコードの出力通番が表示されます。
日付		トレースレコードの取得日付（yyyy/mm/dd形式）が出力されます。
時刻		トレースレコードの取得時刻（hh:mm:ss.SSS形式）が，ローカル時刻でミリ秒単位に出力されます。
製品ID		製品を特定するための識別子が出力されます。 CSCDT：CSCデータ変換
pid		プロセスを識別するためのIDが出力されます。
tid		スレッドを識別するためのIDが出力されます。
ID		表示されません。
電文トレースデータ情報	出力位置（16進数形式）	ユーザ電文の先頭からのオフセット値（16進数形式）が出力されます。
	データ（16進数形式）	ユーザ電文（バイナリデータまたはDOM）の内容が16進数形式で出力されます。
	データ（ASCII形式）	ユーザ電文（バイナリデータまたはDOM）の内容がASCII形式で出力されます。 0x00〜0x1F，0x7F〜0xFFの範囲の場合はASCII文字，それ以外の場合はピリオド（.）が出力されます。
CRLF		レコード終端符号が出力されます。

(c)　出力形式（telegramtrace-format=READABLEを指定した場合）

HCSCサーバランタイム定義ファイルにtelegramtrace-format=READABLEを指定した場合，16進数形式データとUTF-8形式データはそれぞれ別の行に出力されます。それぞれの出力形式を次の図に示します。

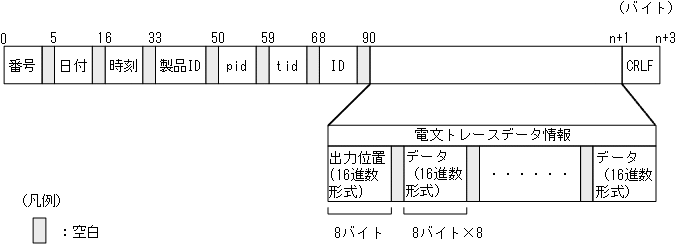

図7‒35　ユーザ電文トレース（デバッグ情報）データの出力形式（telegramtrace-format=READABLEを指定した場合）（16進数形式データ）

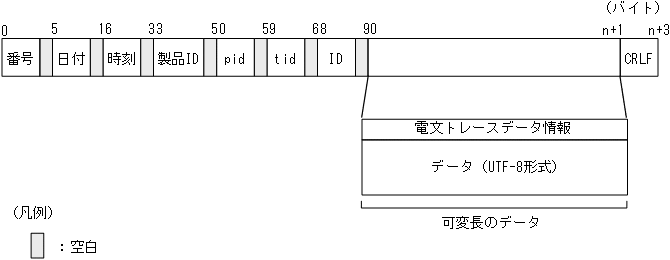

図7‒36　ユーザ電文トレース（デバッグ情報）データの出力形式（telegramtrace-format=READABLEを指定した場合）（UTF-8形式データ）

(d)　出力される内容（telegramtrace-format=READABLEを指定した場合）

HCSCサーバランタイム定義ファイルにtelegramtrace-format=READABLEを指定した場合，16進数形式データとUTF-8形式データの出力内容が異なります。それぞれの出力形式を次の表に示します。

表7‒59　ユーザ電文トレース（デバッグ情報）データに出力される内容（telegramtrace-format=READABLEを指定した場合）（16進数形式データ）
項目		内容
番号		トレースレコードの出力通番が表示されます。
日付		トレースレコードの取得日付（yyyy/mm/dd形式）が出力されます。
時刻		トレースレコードの取得時刻（hh:mm:ss.SSS形式）が，ローカル時刻でミリ秒単位に出力されます。
製品ID		製品を特定するための識別子が出力されます。 CSCDT：CSCデータ変換
pid		プロセスを識別するためのIDが出力されます。
tid		スレッドを識別するためのIDが出力されます。
ID		表示されません。
電文トレースデータ情報	出力位置（16進数形式）	ユーザ電文の先頭からのオフセット値（16進数形式）が出力されます。
電文トレースデータ情報	データ（16進数形式）	ユーザ電文（バイナリデータまたはDOM）の内容が16進数形式で出力されます。
CRLF		レコード終端符号が出力されます。

表7‒60　ユーザ電文トレースデータに出力される内容（telegramtrace-format=READABLEを指定した場合）（UTF-8形式データ）
項目		内容
番号		トレースレコードの出力通番が表示されます。
日付		トレースレコードの取得日付（yyyy/mm/dd形式）が出力されます。
時刻		トレースレコードの取得時刻（hh:mm:ss.SSS形式）が，ローカル時刻でミリ秒単位に出力されます。
製品ID		製品を特定するための識別子が出力されます。 CSCDT：CSCデータ変換
pid		プロセスを識別するためのIDが出力されます。
tid		スレッドを識別するためのIDが出力されます。
ID		表示されません。
電文トレースデータ情報	データ（UTF-8形式）	ユーザ電文（バイナリデータまたはDOM）の内容をUTF-8形式で出力します。 0x20〜0x7Eの範囲にある文字は，ASCII文字として出力します。次の範囲にある文字は，ピリオド（.）を出力します。 0x00〜0x08 0x0B〜0x0C 0x0E〜0x1F 0x7F 0x09の場合は，水平タブを出力します。改行コード（0x0aまたは0x0d）は出力しません。 0xFE〜0xFFの範囲にある文字は，クエスチョンマーク（?）を出力します。マルチバイト文字として正しく記述されている場合は，マルチバイト文字を出力します^※。
CRLF		レコード終端符号が出力されます。

注: ユーザ電文トレースの1行の長さは最大4,185バイトです。それを超えた分は次の行に出力されます。4,185バイト目のデータがマルチバイト文字の場合，マルチバイト文字は次の行に出力されます。
注※: マルチバイト文字の文字コードの割り当て範囲を次の表に示します。

表7‒61　UTF-8のマルチバイト文字の割り当て範囲
区分	文字コードの範囲（16進数）
2バイト文字の開始バイト	0xC0〜0xDF
3バイト文字の開始バイト	0xE0〜0xEF
4バイト文字の開始バイト	0xF0〜0xF7
5バイト文字の開始バイト	0xF8〜0xFB
6バイト文字の開始バイト	0xFC〜0xFD
マルチバイト文字の2バイト目以降	0x80〜0xBF

なお，この範囲内でも出力するデータの並びが文字セットにとって不当な場合や，出力するデータの並びが正当でも有効な文字に対応付けできない場合は，クエスチョンマーク（?）を出力します。

ページの先頭へ

(4)　ユーザ電文トレース（デバッグ情報）終了の出力形式と出力される内容

(a)　出力形式

ユーザ電文トレース（デバッグ情報）終了の出力形式を次の図に示します。

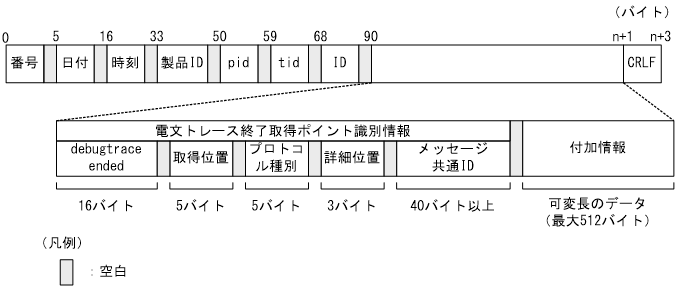

図7‒37　ユーザ電文トレース（デバッグ情報）終了の出力形式

付加情報のデータ長の上限は目安です。上限値を超えても切り捨てられないで出力されます。

(b)　出力される内容

ユーザ電文トレース（デバッグ情報）終了に出力される内容を次の表に示します。

表7‒62　ユーザ電文トレース（デバッグ情報）終了に出力される内容
項目		内容
番号		トレースレコードの出力通番が表示されます。
日付		トレースレコードの取得日付（yyyy/mm/dd形式）が出力されます。
時刻		トレースレコードの取得時刻（hh:mm:ss.SSS形式）が，ローカル時刻でミリ秒単位に出力されます。
製品ID		製品を特定するための識別子が出力されます。 CSCDT：データ変換基盤
pid		プロセスを識別するためのIDが出力されます。
tid		スレッドを識別するためのIDが出力されます。
ID		表示されません。
電文トレース終了取得ポイント識別情報	電文トレース終了	ユーザ電文トレース終了を示す文字列「debugtrace ended」が出力されます。
	取得位置	トレースの取得ポイント情報（取得位置）が出力されます。 DT：データ変換処理
	プロトコル種別	表示されません。
	詳細位置	トレースの取得ポイント情報（詳細位置）が出力されます。 RED：バイナリデータの読込処理 WRT：バイナリデータの生成処理
	メッセージ共通ID	表示されません。
付加情報		付加情報として，ユーザ電文の長さが10進数形式で出力されます。ユーザ電文がない場合は「null」，0バイトの場合は「0」が出力されます。
CRLF		レコード終端符号が出力されます。
