7.4.4　ユーザ電文トレース

HCSCサーバのメッセージング基盤では，次の内容をユーザ電文トレースとして取得できます。

また，正常処理時のユーザ電文トレースでは，特定のHCSCコンポーネントの情報だけを出力できます。詳細については，「(2) ユーザ電文トレースの出力対象となるHCSCコンポーネントの指定」を参照してください。

注意事項

  • ユーザ電文トレースは電文の内容をファイルに出力します。そのため，情報漏洩などのセキュリティ上の問題が発生しないよう，取り扱いに注意してください。

  • ユーザ電文トレースファイルが電文の内容を出力する際は，出力先の環境に設定された文字コード（J2SEのfile.encodingプロパティで設定された文字コード）を使用します。

ユーザ電文トレースに出力される内容は，次の3つの部分で構成されます。

それぞれの内容を次に示します。

この項では，取得されたユーザ電文トレースの確認方法について説明します。ユーザ電文トレースの取得方法については，「7.3.2(4)　ユーザ電文トレースの取得方法」を参照してください。

〈この項の構成〉

(1)　ユーザ電文トレースの出力先

ユーザ電文トレースの出力先を次に示します。

HCSCサーバランタイム定義ファイルのtelegramtrace-filepathプロパティで指定したパス

なお，指定したパスが存在しない場合，またはパスが誤っていた場合は，省略値の出力先にトレースが出力されます。

ユーザ電文トレースのトレースファイル名を次の表に示します。

表7‒39　ユーザ電文トレースのトレースファイル名

トレースファイルの出力モード

トレースファイル名

ラップアラウンドモードの場合

csctelegram_<HCSCサーバ名>_<面数>.log

シフトモードの場合

csctelegram_<HCSCサーバ名>_.log

面数および1面当たりの最大サイズについては，「7.3.2(4)　ユーザ電文トレースの取得方法」を参照してください。

ページの先頭へ

(2)　ユーザ電文トレースの出力対象となるHCSCコンポーネントの指定

正常処理時のユーザ電文トレースを出力する場合は，出力対象となるHCSCコンポーネントをHCSCサーバランタイム定義ファイルの次に示すプロパティで指定できます。

HCSCサーバランタイム定義ファイルの詳細については，マニュアル「サービスプラットフォーム リファレンス」の「6.5.6　HCSCサーバランタイム定義ファイル」を参照してください。

ページの先頭へ

(3)　ユーザ電文トレース開始の出力形式と出力される内容

(a)　出力形式

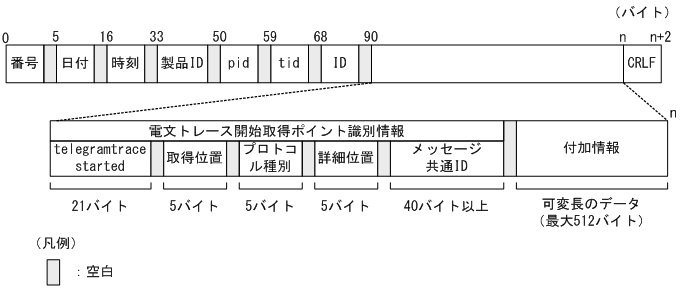

ユーザ電文トレース開始の出力形式を次の図に示します。

図7‒20　ユーザ電文トレース開始の出力形式

[図データ]

(b)　出力される内容

ユーザ電文トレース開始に出力される内容を次の表に示します。

表7‒40　ユーザ電文トレース開始に出力される内容

項目

内容

番号

トレースレコードの出力通番が表示されます。

日付

トレースレコードの取得日付（yyyy/mm/dd形式）が出力されます。

時刻

トレースレコードの取得時刻（hh:mm:ss.SSS形式）が，ローカル時刻でミリ秒単位に出力されます。

製品ID

製品を特定するための識別子が出力されます。

  • CSCMSG：メッセージング基盤

  • CSCBP：ビジネスプロセス

pid

プロセスを識別するためのIDが出力されます。

tid

スレッドを識別するためのIDが出力されます。

ID

表示されません。

電文トレース開始取得ポイント識別情報

電文トレース開始

ユーザ電文トレース開始を示す文字列「telegramtrace started」が出力されます。

取得位置

トレースの取得ポイント情報（取得位置）が出力されます。

  • RCP：標準受付

  • URCP：ユーザ定義受付

  • BPRCP：ビジネスプロセスリクエスト受付

  • BPREQ：ビジネスプロセス呼び出し

  • SVC：サービス部品呼び出し（サービスアダプタ内）

  • CNVST：サービスアダプタのデータ変換

  • BPCNV：ビジネスプロセスのデータ変換アクティビティ

  • BPASG：ビジネスプロセスの代入アクティビティ

  • BPJAV：ビジネスプロセスのJava呼出アクティビティ

  • BPSVC：ビジネスプロセスのサービス呼出アクティビティ

  • BPVLD：ビジネスプロセスの検証アクティビティ

  • BPFLT：ビジネスプロセスのフォルト送出アクティビティ

  • BPRPL：ビジネスプロセスの応答アクティビティ

  • BPWHL：ビジネスプロセスの繰り返しアクティビティ

  • BPSWT：ビジネスプロセスの分岐アクティビティ

  • BPLNK：ビジネスプロセスのリンクコネクション

プロトコル種別

トレースの取得ポイント情報（プロトコル種別）が出力されます。

  • SOAP：Webサービス

  • EJB：SessionBean

  • WSR：MDB（WS-R）

  • DBQ：MDB（DBキュー）

  • CUSTM：上記以外のプロトコル

  • 空白：取得位置が次の場合

    ・BPRCPまたはBPREQ

    ・ビジネスプロセス

詳細位置

トレースの取得ポイント情報（詳細位置）が出力されます。

  • IN：受付

  • OUT：応答

  • ERR：エラー検出後

  • CAL：呼び出し（ビジネスプロセスやサービス呼び出し）

  • RET：応答受信（ビジネスプロセスやサービス呼び出しの応答）

  • RQB：サービスアダプタの要求時のデータ変換前

  • RSA：サービスアダプタの応答時のデータ変換後

  • CVB：ビジネスプロセスのデータ変換アクティビティ前

  • CVA：ビジネスプロセスのデータ変換アクティビティ後

  • ASB：ビジネスプロセスの代入アクティビティ前

  • ASA：ビジネスプロセスの代入アクティビティ後

  • RQA：ユーザ定義受付の要求時のデータ変換後

  • RSB：ユーザ定義受付の応答時のデータ変換前

メッセージ共通ID

リクエスト識別情報（親ID）が出力されます。

付加情報

次の付加情報が出力されます。

(a) リクエスト受付およびサービスアダプタの場合

  • サービスリクエストID

  • サービス名（Service Name）

  • クライアント相関ID（Client ID）

  • PRFルートアプリケーション情報（RootApInfo）

(b) ビジネスプロセスの場合

  • プロセスインスタンスID

  • ビジネスプロセス名（Process Definition Name）

  • アクティビティ名（Activity Definition Name）

  • 変数定義名（Variable Name）

  • PRFルートアプリケーション情報（RootApInfo）

(c) リクエスト受付のフォルト電文の場合

  • サービスリクエストID

  • サービス名（Service Name）

  • クライアント相関ID（Client ID）

  • PRFルートアプリケーション情報（RootApInfo）

  • フォルト名（Fault Name）

(d) ビジネスプロセスのフォルト電文の場合

  • プロセスインスタンスID

  • ビジネスプロセス名（Process Definition Name）

  • アクティビティ名（Activity Definition Name）

  • PRFルートアプリケーション情報（RootApInfo）

  • フォルト名（Fault Name）

CRLF

レコード終端符号が出力されます。

ページの先頭へ

(4)　ユーザ電文トレースデータの出力形式と出力される内容

ユーザ電文トレースデータの出力形式は，HCSCサーバランタイム定義ファイルのtelegramtrace-formatプロパティの指定によって異なります。

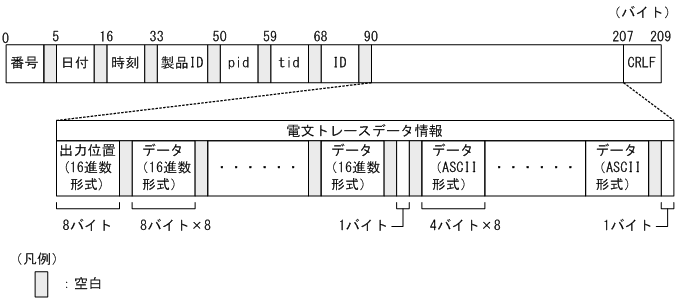

(a)　出力形式（telegramtrace-format=FIXEDを指定した場合）

HCSCサーバランタイム定義ファイルにtelegramtrace-format=FIXEDを指定した場合のユーザ電文トレースデータの出力形式を次の図に示します。

図7‒21　ユーザ電文トレースデータの出力形式（telegramtrace-format=FIXEDを指定した場合）

[図データ]

(b)　出力される内容（telegramtrace-format=FIXEDを指定した場合）

HCSCサーバランタイム定義ファイルにtelegramtrace-format=FIXEDを指定した場合のユーザ電文トレースデータに出力される内容を次の表に示します。

表7‒41　ユーザ電文トレースデータに出力される内容（telegramtrace-format=FIXEDを指定した場合）

項目

内容

番号

トレースレコードの出力通番が表示されます。

日付

トレースレコードの取得日付（yyyy/mm/dd形式）が出力されます。

時刻

トレースレコードの取得時刻（hh:mm:ss.SSS形式）が，ローカル時刻でミリ秒単位に出力されます。

製品ID

製品を特定するための識別子が出力されます。

  • CSCMSG：メッセージング基盤

  • CSCBP：ビジネスプロセス

pid

プロセスを識別するためのIDが出力されます。

tid

スレッドを識別するためのIDが出力されます。

ID

表示されません。

電文トレースデータ情報

出力位置（16進数形式）

ユーザ電文の先頭からのオフセット値（16進数形式）が出力されます。

データ（16進数形式）

ユーザ電文の内容（16進数形式）が出力されます。

データ（ASCII形式）

ユーザ電文の内容（ASCII形式）が出力されます。

0x20〜0x7Eの範囲の場合にASCII文字が出力されます。

0x00〜0x1F，0x7F〜0xFFの範囲の場合は，ピリオド（.）が出力されます。

CRLF

レコード終端符号が出力されます。
注

SOAPメッセージの場合，ユーザ電文トレースデータにはユーザ電文に含まれる次の情報が出力されます。

・soap:Header要素を含む複数の子要素

・soap:Body要素の1つの子要素

なお，soap:Header要素が存在しない場合は，soap:Body要素の子要素だけが情報として出力されます。

(c)　出力形式（telegramtrace-format=READABLEを指定した場合）

HCSCサーバランタイム定義ファイルにtelegramtrace-format=READABLEを指定した場合，16進数形式データとUTF-8形式データはそれぞれ別の行に出力されます。それぞれの出力形式を次の図に示します。

図7‒22　ユーザ電文トレースデータの出力形式（telegramtrace-format=READABLEを指定した場合）（16進数形式データ）

[図データ]
図7‒23　ユーザ電文トレースデータの出力形式（telegramtrace-format=READABLEを指定した場合）（UTF-8形式データ）

[図データ]

(d)　出力される内容（telegramtrace-format=READABLEを指定した場合）

HCSCサーバランタイム定義ファイルにtelegramtrace-format=READABLEを指定した場合，16進数形式データとUTF-8形式データの出力内容が異なります。それぞれの出力形式を次の表に示します。

表7‒42　ユーザ電文トレースデータに出力される内容（telegramtrace-format=READABLEを指定した場合）（16進数形式データ）

項目

内容

番号

トレースレコードの出力通番が表示されます。

日付

トレースレコードの取得日付（yyyy/mm/dd形式）が出力されます。

時刻

トレースレコードの取得時刻（hh:mm:ss.SSS形式）が，ローカル時刻でミリ秒単位に出力されます。

製品ID

製品を特定するための識別子が出力されます。

  • CSCMSG：メッセージング基盤

  • CSCBP：ビジネスプロセス

pid

プロセスを識別するためのIDが出力されます。

tid

スレッドを識別するためのIDが出力されます。

ID

表示されません。

電文トレースデータ情報

出力位置（16進数形式）

ユーザ電文の先頭からのオフセット値が16進数形式で出力されます。

データ（16進数形式）

ユーザ電文の内容が16進数形式で出力されます。

CRLF

レコード終端符号が出力されます。
注

SOAPメッセージの場合，ユーザ電文トレースデータにはユーザ電文に含まれる次の情報が出力されます。

・soap:Header要素を含む複数の子要素

・soap:Body要素の1つの子要素

soap:Header要素が存在しない場合は，soap:Body要素の子要素だけが情報として出力されます。

表7‒43　ユーザ電文トレースデータに出力される内容（telegramtrace-format=READABLEを指定した場合）（UTF-8形式データ）

項目

内容

番号

トレースレコードの出力通番が表示されます。

日付

トレースレコードの取得日付（yyyy/mm/dd形式）が出力されます。

時刻

トレースレコードの取得時刻（hh:mm:ss.SSS形式）が，ローカル時刻でミリ秒単位に出力されます。

製品ID

製品を特定するための識別子が出力されます。

  • CSCMSG：メッセージング基盤

  • CSCBP：ビジネスプロセス

pid

プロセスを識別するためのIDが出力されます。

tid

スレッドを識別するためのIDが出力されます。

ID

表示されません。

電文トレースデータ情報

データ（UTF-8形式）

ユーザ電文をUTF-8形式で出力します。

  • 0x20〜0x7Eの範囲にある文字は，ASCII文字として出力します。

  • 次の範囲にある文字は，ピリオド（.）を出力します。

    0x00〜0x08

    0x0B〜0x0C

    0x0E〜0x1F

    0x7F

  • 0x09の場合は，水平タブを出力します。

  • 改行コード（0x0aまたは0x0d）は出力しません。

  • 0xFE〜0xFFの範囲にある文字は，クエスチョンマーク（?）を出力します。

  • マルチバイト文字として正しく記述されている場合は，マルチバイト文字を出力します※。

CRLF

レコード終端符号が出力されます。
注1

SOAPメッセージの場合，ユーザ電文トレースデータにはユーザ電文に含まれる次の情報が出力されます。

・soap:Header要素を含む複数の子要素

・soap:Body要素の1つの子要素

なお，soap:Header要素が存在しない場合は，soap:Body要素の子要素だけが情報として出力されます。

注2

ユーザ電文トレースの1行の長さは最大4,185バイトです。それを超えた分は次の行に出力されます。4,185バイト目のデータがマルチバイト文字の場合，マルチバイト文字は次の行に出力されます。

注※

マルチバイト文字の文字コードの割り当て範囲を次の表に示します。

表7‒44　UTF-8のマルチバイト文字の割り当て範囲

区分

文字コードの範囲（16進数）

2バイト文字の開始バイト

0xC0〜0xDF

3バイト文字の開始バイト

0xE0〜0xEF

4バイト文字の開始バイト

0xF0〜0xF7

5バイト文字の開始バイト

0xF8〜0xFB

6バイト文字の開始バイト

0xFC〜0xFD

マルチバイト文字の2バイト目以降

0x80〜0xBF

なお，この範囲内でも出力するデータの並びが文字セットにとって不当な場合や，出力するデータの並びが正当でも有効な文字に対応付けできない場合は，クエスチョンマーク（?）を出力します。

ページの先頭へ

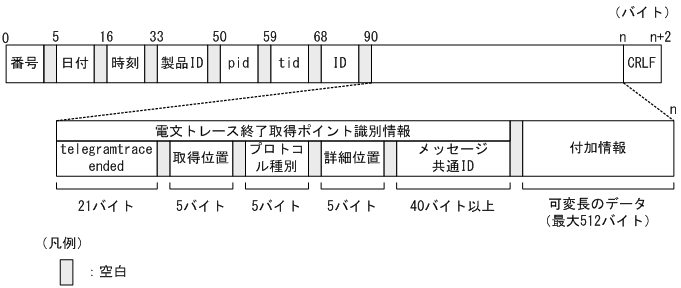

(5)　ユーザ電文トレース終了の出力形式と出力される内容

(a)　出力形式

ユーザ電文トレース終了の出力形式を次の図に示します。

図7‒24　ユーザ電文トレース終了の出力形式

[図データ]

(b)　出力される内容

ユーザ電文トレース終了に出力される内容を次の表に示します。

表7‒45　ユーザ電文トレース終了に出力される内容

項目

内容

番号

トレースレコードの出力通番が表示されます。

日付

トレースレコードの取得日付（yyyy/mm/dd形式）が出力されます。

時刻

トレースレコードの取得時刻（hh:mm:ss.SSS形式）が，ローカル時刻でミリ秒単位に出力されます。

製品ID

製品を特定するための識別子が出力されます。

  • CSCMSG：メッセージング基盤

  • CSCBP：ビジネスプロセス

pid

プロセスを識別するためのIDが出力されます。

tid

スレッドを識別するためのIDが出力されます。

ID

表示されません。

電文トレース終了取得ポイント識別情報

電文トレース終了

ユーザ電文トレース終了を示す文字列「telegramtrace ended」が出力されます。

取得位置

トレースの取得ポイント情報（取得位置）が出力されます。

  • RCP：標準受付

  • URCP：ユーザ定義受付

  • BPRCP：ビジネスプロセスリクエスト受付

  • BPREQ：ビジネスプロセス呼び出し

  • SVC：サービス部品呼び出し（サービスアダプタ内）

  • CNVST：サービスアダプタのデータ変換

  • BPCNV：ビジネスプロセスのデータ変換アクティビティ

  • BPASG：ビジネスプロセスの代入アクティビティ

  • BPJAV：ビジネスプロセスのJava呼出アクティビティ

  • BPSVC：ビジネスプロセスのサービス呼出アクティビティ

  • BPVLD：ビジネスプロセスの検証アクティビティ

  • BPFLT：ビジネスプロセスのフォルト送出アクティビティ

  • BPRPL：ビジネスプロセスの応答アクティビティ

  • BPWHL：ビジネスプロセス繰り返しアクティビティ

  • BPSWT：ビジネスプロセスの分岐アクティビティ

  • BPLNK：ビジネスプロセスリンクコネクション

プロトコル種別

トレースの取得ポイント情報（プロトコル種別）が出力されます。

  • SOAP：Webサービス

  • EJB：SessionBean

  • WSR：MDB（WS-R）

  • DBQ：MDB（DBキュー）

  • CUSTM：上記以外のプロトコル

  • 空白：取得位置が次の場合

    ・BPRCPまたはBPREQ

    ・ビジネスプロセス

詳細位置

トレースの取得ポイント情報（詳細位置）が出力されます。

  • IN：受付

  • OUT：応答

  • ERR：エラー検出後

  • CAL：呼び出し（ビジネスプロセスやサービス呼び出し）

  • RET：応答受信（ビジネスプロセスやサービス呼び出しの応答）

  • RQB：サービスアダプタの要求時のデータ変換前

  • RSA：サービスアダプタの応答時のデータ変換後

  • CVB：ビジネスプロセスのデータ変換アクティビティ前

  • CVA：ビジネスプロセスのデータ変換アクティビティ後

  • ASB：ビジネスプロセスの代入アクティビティ前

  • ASA：ビジネスプロセスの代入アクティビティ後

メッセージ共通ID

リクエスト識別情報（親ID）が出力されます。

付加情報

付加情報として，ユーザ電文の長さ（10進数形式）が出力されます。なお，ユーザ電文がない場合は「0」または「null」が出力されます。

CRLF

レコード終端符号が出力されます。

ページの先頭へ

(6)　ユーザ電文トレースの出力契機

ユーザ電文トレースの出力契機は，HCSCサーバランタイム定義ファイルのtelegramtrace-triggerプロパティで指定します。telegramtrace-triggerプロパティで指定できる出力契機と，電文との組み合わせを次の表に示します。デフォルトは「NORMAL」です。

表7‒46　telegramtrace-triggerプロパティで指定できる出力契機と電文との組み合わせ

プロパティの設定値

タイミング

電文の種類

要求電文

応答電文

フォルト電文

NORMAL

正常処理時

○

○

×

システム例外検出時

×

×

×

フォルト検出時（catchなし）

×

×

×

フォルト検出時（catchあり）

×

×

×

SYSERR

正常処理時

×

×

×

システム例外検出時

○

×

×

フォルト検出時（catchなし）

○

×

×

フォルト検出時（catchあり）

×

×

×

FAULT

正常処理時

×

×

×

システム例外検出時

×

×

×

フォルト検出時（catchなし）

○

×

○

フォルト検出時（catchあり）

○

×

○
（凡例）

○：出力されます。

×：出力されません。

ページの先頭へ

(7)　ユーザ電文トレースの取得ポイント

ユーザ電文トレースの出力契機に応じて，次のように取得ポイントが異なります。

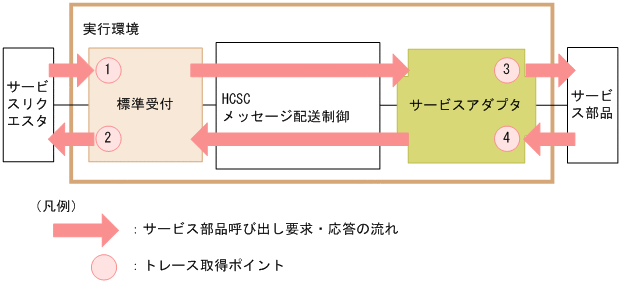

(a)　NORMAL（単体サービス実行時（データ変換がない場合））

単体サービス実行時（データ変換がない場合）のユーザ電文トレースのトレース取得ポイントを次の図に示します。

図7‒25　ユーザ電文トレースの取得ポイント（単体サービス実行時（データ変換がない場合））

[図データ]

トレース取得ポイントを次の表に示します。表の「図中の番号」は，「図7-25　ユーザ電文トレースの取得ポイント（単体サービス実行時（データ変換がない場合））」中の番号と対応しています。

表7‒47　ユーザ電文トレース取得ポイント（単体サービス実行時（データ変換がない場合））

図中の番号

トレース取得ポイント

1

標準受付（Webサービス）の入口

2

標準受付（Webサービス）の出口

1

標準受付（SessionBean）の入口

2

標準受付（SessionBean）の出口

1

標準受付（MDB（WS-R））の入口

2

標準受付（MDB（WS-R））の出口

1

標準受付（MDB（DBキュー））の入口

2

標準受付（MDB（DBキュー））の出口

3

SOAPアダプタのサービス部品呼び出し口

4

SOAPアダプタのサービス部品応答受信口

3

SessionBeanアダプタのサービス部品呼び出し口

4

SessionBeanアダプタのサービス部品応答受信口

3

MDB（WS-R）アダプタのサービス部品呼び出し口

4

MDB（WS-R）アダプタのサービス部品応答受信口

3

MDB（DBキュー）アダプタのサービス部品呼び出し口

4

MDB（DBキュー）アダプタのサービス部品応答受信口

3

上記以外のサービスアダプタ（CUSTOM）のサービス部品呼び出し口

4

上記以外のサービスアダプタ（CUSTOM）のサービス部品応答受信口

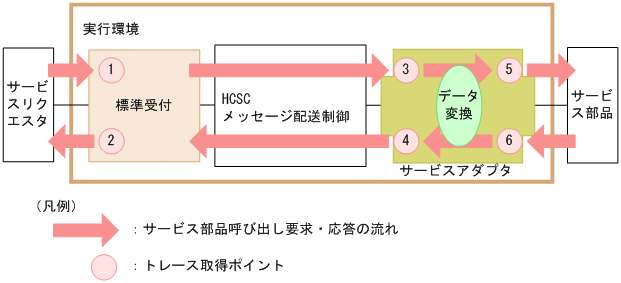

(b)　NORMAL（単体サービス実行時（データ変換がある場合））

単体サービス実行時（データ変換がある場合）のユーザ電文トレースのトレース取得ポイントを次の図に示します。

図7‒26　ユーザ電文トレースの取得ポイント（単体サービス実行時（データ変換がある場合））

[図データ]

トレース取得ポイントを次の表に示します。表の「図中の番号」は，「図7-26　ユーザ電文トレースの取得ポイント（単体サービス実行時（データ変換がある場合））」中の番号と対応しています。

表7‒48　ユーザ電文トレース取得ポイント（単体サービス実行時（データ変換がある場合））

図中の番号

トレース取得ポイント

1

標準受付（Webサービス）の入口

2

標準受付（Webサービス）の出口

1

標準受付（SessionBean）の入口

2

標準受付（SessionBean）の出口

1

標準受付（MDB（WS-R））の入口

2

標準受付（MDB（WS-R））の出口

1

標準受付（MDB（DBキュー））の入口

2

標準受付（MDB（DBキュー））の出口

3

SOAPアダプタの標準電文定義時のデータ変換前

4

SOAPアダプタの標準電文定義時のデータ変換後

3

SessionBeanアダプタの標準電文定義時のデータ変換前

4

SessionBeanアダプタの標準電文定義時のデータ変換後

3

MDB（WS-R）アダプタの標準電文定義時のデータ変換前

4

MDB（WS-R）アダプタの標準電文定義時のデータ変換後

3

MDB（DBキュー）アダプタの標準電文定義時のデータ変換前

4

MDB（DBキュー）アダプタの標準電文定義時のデータ変換後

3

上記以外のサービスアダプタ（CUSTOM）の標準電文定義時のデータ変換前

4

上記以外のサービスアダプタ（CUSTOM）の標準電文定義時のデータ変換後

5

SOAPアダプタのサービス部品呼び出し口

6

SOAPアダプタのサービス部品応答受信口

5

SessionBeanアダプタのサービス部品呼び出し口

6

SessionBeanアダプタのサービス部品応答受信口

5

MDB（WS-R）アダプタのサービス部品呼び出し口

6

MDB（WS-R）アダプタのサービス部品応答受信口

5

MDB（DBキュー）アダプタのサービス部品呼び出し口

6

MDB（DBキュー）アダプタのサービス部品応答受信口

5

上記以外のサービスアダプタ（CUSTOM）のサービス部品呼び出し口

6

上記以外のサービスアダプタ（CUSTOM）のサービス部品応答受信口

(c)　NORMAL（ビジネスプロセス呼び出し実行時）

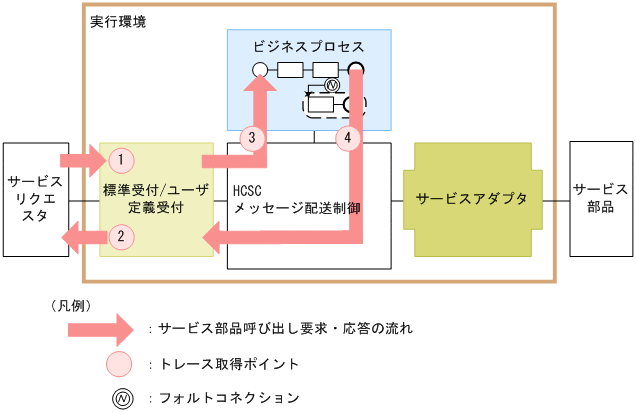

ビジネスプロセス呼び出し実行時のユーザ電文トレースのトレース取得ポイントを次の図に示します。

図7‒27　ユーザ電文トレースの取得ポイント（ビジネスプロセス呼び出し実行時）

[図データ]

トレース取得ポイントを次の表に示します。表の「図中の番号」は，「図7-27　ユーザ電文トレースの取得ポイント（ビジネスプロセス呼び出し実行時）」中の番号と対応しています。

表7‒49　ユーザ電文トレース取得ポイント（ビジネスプロセス呼び出し実行時）

図中の番号

トレース取得ポイント

1

標準受付（Webサービス）の入口

2

標準受付（Webサービス）の出口

1

標準受付（SessionBean）の入口

2

標準受付（SessionBean）の出口

1

標準受付（MDB（WS-R））の入口

2

標準受付（MDB（WS-R））の出口

1

標準受付（MDB（DBキュー））の入口

2

標準受付（MDB（DBキュー））の出口

1

ユーザ定義受付の入口

2

ユーザ定義受付の出口

3

ビジネスプロセスサービスの呼び出し口

4

ビジネスプロセスサービスの応答受信口

(d)　NORMAL（ビジネスプロセスサービス実行時）

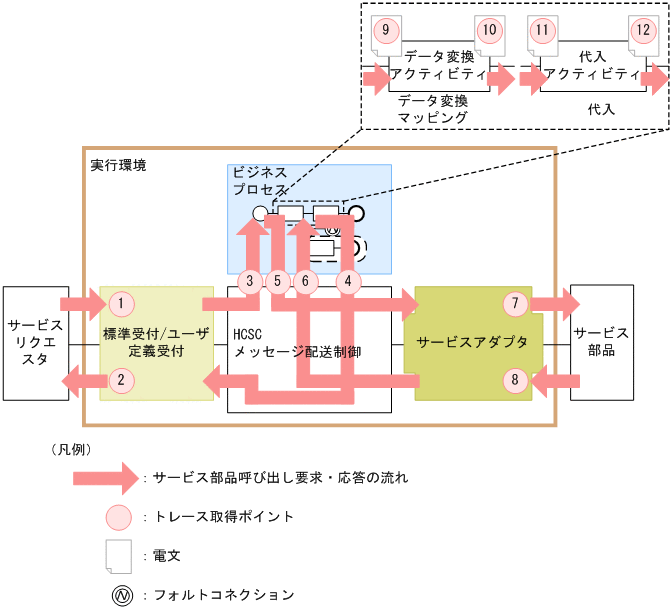

ビジネスプロセスサービス実行時のユーザ電文トレースのトレース取得ポイントを次の図に示します。

図7‒28　ユーザ電文トレースの取得ポイント（ビジネスプロセスサービス実行時）

[図データ]

トレース取得ポイントを次の表に示します。表の「図中の番号」は，「図7-28　ユーザ電文トレースの取得ポイント（ビジネスプロセスサービス実行時）」中の番号と対応しています。

表7‒50　ユーザ電文トレース取得ポイント（ビジネスプロセスサービス実行時）

図中の番号

トレース取得ポイント

1

標準受付（Webサービス）の入口

2

標準受付（Webサービス）の出口

1

標準受付（SessionBean）の入口

2

標準受付（SessionBean）の出口

1

標準受付（MDB（WS-R））の入口

2

標準受付（MDB（WS-R））の出口

1

標準受付（MDB（DBキュー））の入口

2

標準受付（MDB（DBキュー））の出口

1

ユーザ定義受付の入口

2

ユーザ定義受付の出口

7

SOAPアダプタのサービス部品呼び出し口

8

SOAPアダプタのサービス部品応答受信口

7

SessionBeanアダプタのサービス部品呼び出し口

8

SessionBeanアダプタのサービス部品応答受信口

7

MDB（WS-R）アダプタのサービス部品呼び出し口

8

MDB（WS-R）アダプタのサービス部品応答受信口

7

MDB（DBキュー）アダプタのサービス部品呼び出し口

8

MDB（DBキュー）アダプタのサービス部品応答受信口

7

上記以外のサービスアダプタ（CUSTOM）のサービス部品呼び出し口

8

上記以外のサービスアダプタ（CUSTOM）のサービス部品応答受信口

3

ビジネスプロセスサービスの呼び出し口

4

ビジネスプロセスサービスの応答受信口

5

ビジネスプロセス受付の入口

6

ビジネスプロセス受付の出口

9

データ変換アクティビティの変換元※1

10

データ変換アクティビティの変換先

11

代入アクティビティのコピー元※2，※3

12

代入アクティビティのコピー先
注※1

変換元変数が複数定義されている場合は，定義された個数分ユーザ電文トレースが出力されます。

注※2

電文でない場合（文字列，数値，真偽値）は，変数の文字列表現をUTF-8でエンコードしたバイナリデータがユーザ電文として出力されます。

注※3

コピー元に式（XPath）を指定した場合，またはコピー元に定数を指定した場合は，ユーザ電文トレースが出力されません。

(e)　NORMAL（ユーザが指定したHCSCコンポーネントの正常終了時）

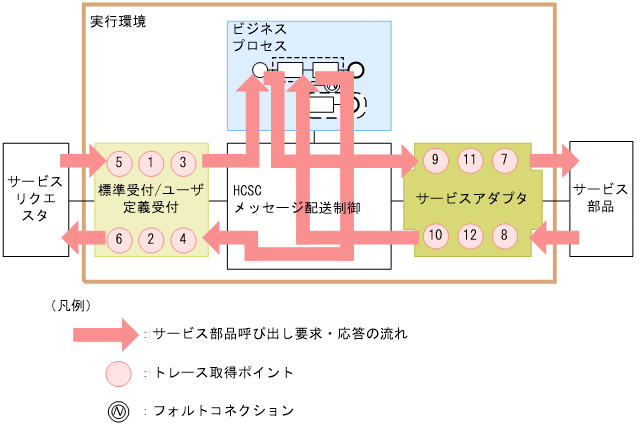

ユーザ電文トレースに出力するHCSCコンポーネントを指定した場合の，トレース取得ポイントを次の図に示します。メッセージ配送制御およびビジネスプロセス内では出力されません。

出力対象とするHCSCコンポーネントは，HCSCサーバランタイム定義ファイルのtelegramtrace-component-type-filepathプロパティまたはtelegramtrace-component-id-filepathプロパティで設定します。

図7‒29　ユーザ電文トレースの取得ポイント（ユーザが指定したHCSCコンポーネントの正常終了時）

[図データ]

トレース取得ポイントを次の表に示します。表の「図中の番号」は，「図7-29　ユーザ電文トレースの取得ポイント（ユーザが指定したHCSCコンポーネントの正常終了時）」中の番号と対応しています。

表7‒51　ユーザ電文トレース取得ポイント（ユーザが指定したHCSCコンポーネントの正常終了時）

図中の番号

トレース取得ポイント

1

標準受付（Webサービス）の入口

2

標準受付（Webサービス）の出口

1

標準受付（SessionBean）の入口

2

標準受付（SessionBean）の出口

1

標準受付（MDB（WS-R））の入口

2

標準受付（MDB（WS-R））の出口

1

標準受付（MDB（DBキュー））の入口

2

標準受付（MDB（DBキュー））の出口

1

ユーザ定義受付の入口

2

ユーザ定義受付の出口

3

データ変換（要求電文）の応答受信口

4

データ変換（応答電文）の呼び出し口

5

カスタム受付フレームワークのJSON-XML変換（要求電文）の呼び出し口

6

カスタム受付フレームワークのJSON-XML変換（応答電文）の応答受信口

7

SOAPアダプタのサービス部品呼び出し口

8

SOAPアダプタのサービス部品応答受信口

7

SessionBeanアダプタのサービス部品呼び出し口

8

SessionBeanアダプタのサービス部品応答受信口

7

MDB（WS-R）アダプタのサービス部品呼び出し口

8

MDB（WS-R）アダプタのサービス部品応答受信口

7

MDB（DBキュー）アダプタのサービス部品呼び出し口

8

MDB（DBキュー）アダプタのサービス部品応答受信口

7

上記以外のサービスアダプタ（CUSTOM）のサービス部品呼び出し口

8

上記以外のサービスアダプタ（CUSTOM）のサービス部品応答受信口

9

データ変換（要求電文）の呼び出し口

10

データ変換（応答電文）の応答受信口

11

カスタムアダプタ開発フレームワークのJSON-XML変換の呼び出し口

12

カスタムアダプタ開発フレームワークのJSON-XML変換の応答受信口

(f)　SYSERR（システム例外検出時）

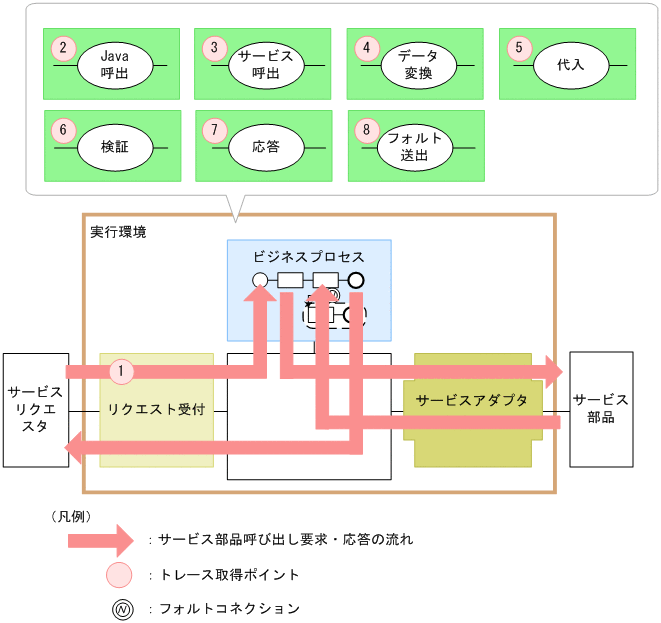

システム例外（OutOfMemoryErrorなどのシステムエラーは含まない）を検出した場合のユーザ電文トレースのトレース取得ポイントを次の図に示します。

図7‒30　ユーザ電文トレースの取得ポイント（システム例外検出時）

[図データ]

トレース取得ポイントについて次の表に示します。表の取得位置番号は，上の図の番号と対応しています。なお，待機アクティビティ，分岐アクティビティ，繰り返しアクティビティ，リンクコネクションでは出力されません。

表7‒52　ユーザ電文トレース取得ポイント（システム例外検出時）

図中の番号

出力ポイント

出力電文

ユーザ電文トレース開始の詳細

取得ポイント

プロトコル種別

詳細位置

1

リクエスト受付（サービス呼出時）

リクエスタ側電文

RCP/URCP

SOAP/EJB/

WSR/DBQ/

CUSTM

ERR

2

Java呼出アクティビティ

Javaプログラムを呼ぶ際の引数※1，※2

BPJAV

−

3

サービス呼出アクティビティ

サービスを呼ぶ際の要求電文

BPSVC

4

データ変換アクティビティ

変換元変数※2

BPCNV

5

代入アクティビティ

コピー元変数※3

BPASG

6

検証アクティビティ

検証する変数※2

BPVLD

7

応答アクティビティ

リクエスタへの応答電文

BPRPL

8

フォルト送出アクティビティ

フォルト送出する変数

BPFLT
（凡例）

−：該当しません。

注※1

電文でない場合（文字列，数値，真偽値）は，変数の文字列表現をUTF-8でエンコードしたバイナリデータがユーザ電文として出力されます。

注※2

変数が複数定義されている場合は，定義された数だけユーザ電文トレースが出力されます。

注※3

次の場合にはユーザ電文トレースが出力されません。

・コピー元に式（XPath）を指定した場合

・コピー元に定数を指定した場合

(g)　FAULT（フォルト検出時）

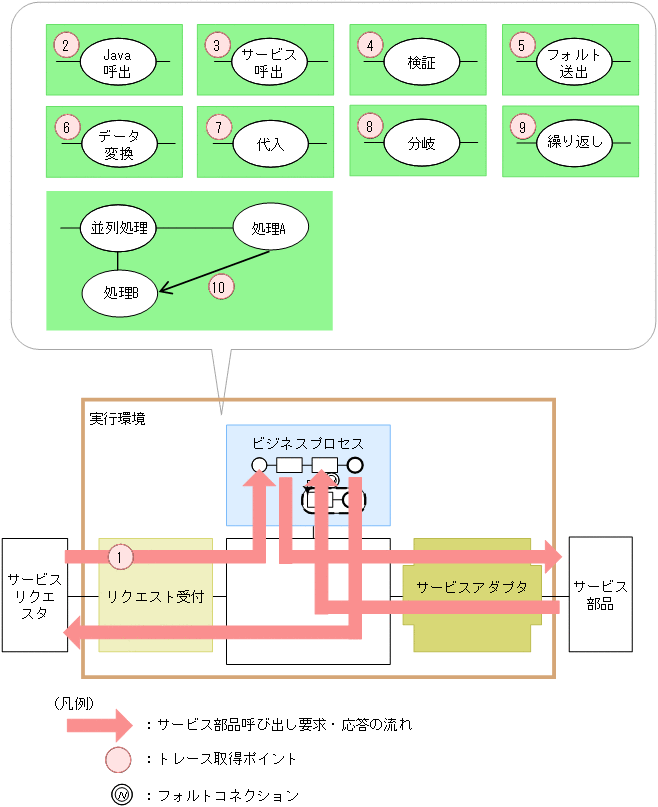

フォルトを検出した場合のユーザ電文トレースのトレース取得ポイントを次の図に示します。

図7‒31　ユーザ電文トレースの取得ポイント（フォルト検出時）

[図データ]

トレース取得ポイントについて次の表に示します。表の取得位置番号は，上の図の番号と対応しています。

表7‒53　ユーザ電文トレース取得ポイント（フォルト検出時）

図中の番号

出力ポイント

出力電文

ユーザ電文トレース開始の詳細

取得ポイント

プロトコル種別

詳細位置

1

リクエスト受付（サービス呼出時）

要求電文

RCP/URCP

SOAP/EJB/

WSR/DBQ

ERR

フォルト電文

−

2

Java呼出アクティビティ

Javaプログラムを呼ぶ際の引数※1，※2

BPJAV

フォルト電文

3

サービス呼出アクティビティ

サービスを呼ぶ際の要求電文

BPSVC

フォルト電文

4

検証アクティビティ

検証する変数※2

BPVLD

フォルト電文

5

フォルト送出アクティビティ

フォルト送出する変数※3

BPFLT

フォルト電文※4

6

データ変換アクティビティ

変換元変数※2

BPCNV

フォルト電文

7

代入アクティビティ

コピー元変数※5

BPASG

フォルト電文

8

分岐アクティビティ

フォルト電文

BPSWT

9

繰り返しアクティビティ

フォルト電文

BPWHL

10

リンクコネクション

フォルト電文

BPLNK
（凡例）

−：該当しません。

注

要求電文や割当変数は，取得できる場合だけ出力します。

注※1

電文でない場合（文字列，数値，真偽値）は，変数の文字列表現をUTF-8でエンコードしたバイナリデータがユーザ電文として出力されます。

注※2

変数が複数定義されている場合は，定義された数だけユーザ電文トレースが出力されます。

注※3

変数の情報とフォルト電文が一致するため，フォルト電文は出力されません。

注※4

システム例外が発生し汎用フォルトを出力する場合は，変数の情報とフォルト電文を出力します。

注※5

コピー元変数が複数定義されている状態でフォルト例外が発生した場合，例外の発生原因となったコピー元変数をログに出力します。また，次の場合はユーザ電文トレースが出力されません。

・コピー元に式（XPath）を指定した場合

・コピー元に定数を指定した場合

ページの先頭へ

商品名称に関する表示

All Rights Reserved. Copyright (C) 2020, 2022, Hitachi, Ltd.
