7.7.20　Kafkaアダプタ実行時の障害対策

(a)　出力形式

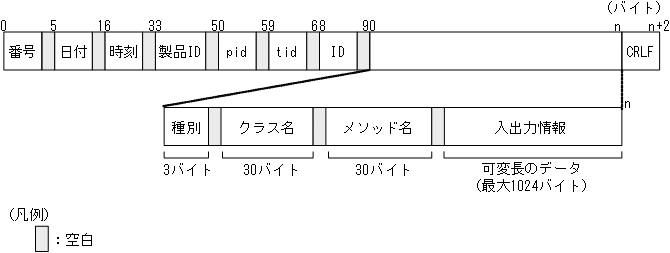

メソッドトレースの出力形式を次の図に示します。

図7‒164　メソッドトレースの出力形式

(b)　出力される内容

メソッドトレースに出力される内容を次の表に示します。

表7‒225　メソッドトレースに出力される項目（Kafkaアダプタ）

項目	内容
番号	メソッドトレースの出力通番が表示されます。
日付	メソッドトレースの取得日付がyyyy/mm/ddの形式で出力されます。 yyyy：西暦年 mm：月 dd：日
時刻	メソッドトレースの取得時刻がhh:mm:ss.SSSの形式で出力されます。 hh：時 mm：分 ss：秒 SSS：ミリ秒 ローカル時刻でミリ秒単位の時刻を示します。
製品ID	製品を特定するための識別子として，Kafkaアダプタを示す「ADPKAFKA」が表示されます。
pid	プロセスを識別するためのIDが出力されます。
tid	スレッドを識別するためのIDが出力されます。
ID	空白
種別	トレース取得ポイントの種別が出力されます。 BGN：メソッドの開始 END：メソッドの終了 CAL：メソッドの呼び出し RET：メソッドの戻り THR：例外のthrow CTH：例外のcatch
クラス名	トレースを取得するクラス名が出力されます。 30文字未満の場合は左詰めされ，足りない文字はスペースで補われます。
メソッド名	トレースを取得するメソッド名が出力されます。 30文字未満の場合は左詰めされ，足りない文字はスペースで補われます。
入出力情報	トレースを取得するメソッドの入出力情報（引数や戻り値の値など）が出力されます。
CRLF	レコード終端符号が出力されます。

(c)　出力先

Kafkaアダプタのメソッドトレースの出力先を次に示します。

<J2EEサーバのログ出力ディレクトリ>\CSCADP\KAFKAADP\maintenance\<サービスID>

<J2EEサーバのログ出力ディレクトリ>は，HCSCサーバが動作するJ2EEサーバ用オプション定義ファイル（usrconf.cfg）のejb.server.log.directoryキーで指定します。詳細は，マニュアル「アプリケーションサーバ リファレンス 定義編(サーバ定義)」の「2.2.2　usrconf.cfg（J2EEサーバ用オプション定義ファイル）」を参照してください。

メソッドトレースのトレースファイル名を次に示します。

表7‒226　メソッドトレースのトレースファイル名（Kafkaアダプタ）

トレースファイルの出力モード	トレースファイル名
ラップアラウンドモードの場合	csckafkaadpmtd_<HCSCサーバ名>_<面数>.log
シフトモードの場合	csckafkaadpmtd_<HCSCサーバ名>_.log

メソッドトレースのローテーションは，次のどちらかの条件に合致した際に実行されます。

• 指定したローテーション時刻に達したとき

  ローテーション時刻の指定方法は，Application Serverの設定に従います。詳細については，マニュアル「アプリケーションサーバ リファレンス 定義編(サーバ定義)」の「2.2.3　usrconf.properties（J2EEサーバ用ユーザプロパティファイル）」を参照してください。

• 指定したファイルサイズに達したとき

トレースファイルの面数は，Kafkaアダプタ実行環境プロパティファイルのmethodtracefile.numキーで変更できます。トレースファイルのサイズは，Kafkaアダプタ実行環境プロパティファイルのmethodtracefile.sizeキーで変更できます。

Kafkaアダプタ実行環境プロパティファイルについては，マニュアル「サービスプラットフォーム リファレンス」の「6.17.1　Kafkaアダプタ実行環境プロパティファイル」を参照してください。変更方法の詳細については，マニュアル「サービスプラットフォーム 開発ガイド 受付・アダプタ定義編」の「3.3.16　Kafkaアダプタを定義する」のKafkaアダプタ実行環境プロパティファイルの作成に関する説明を参照してください。

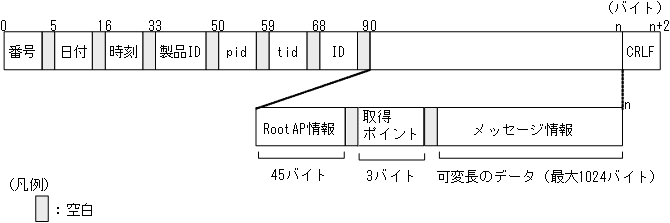

(a)　出力形式

データトレースの出力形式を次に示します。

図7‒165　データトレースの出力形式（Kafkaアダプタ）

(b)　出力される内容

データトレースに出力される内容を次の表に示します。

表7‒227　データトレースに出力される項目（Kafkaアダプタ）

項目	内容
番号	データトレースの出力通番が表示されます。
日付	データトレースの取得日付がyyyy/mm/ddの形式で出力されます。 yyyy：西暦年 mm：月 dd：日
時刻	データトレースの取得時刻がhh:mm:ss.SSSの形式で出力されます。 hh：時 mm：分 ss：秒 SSS：ミリ秒 ローカル時刻でミリ秒単位の時刻を示します。
製品ID	製品を特定するための識別子として，Kafkaアダプタを示す「ADPKAFKA」と，バージョン情報が表示されます。 バージョン情報の形式は次のとおりです。 正規版製品：VV-RR 修正版製品：VV-RR-SS
pid	プロセスを識別するためのIDが出力されます。
tid	スレッドを識別するためのIDが出力されます。
ID	空白
RootAP情報	性能解析トレースに出力されるRootAPの情報であるIPアドレス・プロセスID・通信番号を「/（スラッシュ）」で区切った文字列が出力されます。
取得ポイント	トレースの取得ポイント情報（取得位置）が出力されます。 MSC：メッセージ送信完了後 MSF：メッセージ送信に失敗した後
メッセージ情報	メッセージ情報※が出力されます。
CRLF	レコード終端符号が出力されます。

注※

メッセージ情報の出力形式を次に示します。

topic = [1], partition = [2], offset = [3], Timestamp = [4], serialized key size = [5], serialized value size = [6], headers = [7] RecordHeaders(headers = [RecordHeader(key = [7-1], value = [7-2]),…(ヘッダの数だけくり返し出力する)], isReadOnly = [7-3]), key = [8], value = [9], Service ID = [10]

この出力形式の各項番に対応する項目を次に説明します。設定できない項目には「****」と出力されます。

項番		項目	説明
[1]		トピック	このメッセージの送信先トピック
[2]		パーティション	このメッセージの送信先パーティション
[3]		オフセット	対応するパーティション内のこのメッセージの位置
[4]		タイムスタンプ	メッセージのタイムスタンプ
[5]		キーのサイズ	シリアル化された非圧縮キーのサイズ（単位：バイト）
[6]		値のサイズ	シリアル化された非圧縮の値のサイズ（単位：バイト）
[7]		メッセージのヘッダ	ヘッダ情報
	[7-1]	ヘッダのキー	ヘッダのキー
	[7-2]	ヘッダの値	ヘッダの値をhexBinary形式でエンコードして出力します。
	[7-3]	ヘッダが読み取り専用か	読み取り専用の場合：true 読み取り専用でない場合：false
[8]		メッセージのキー	メッセージのキー 値がバイト配列の形式の場合は，hexBinary形式でエンコードした結果を出力します。
[9]		メッセージの値	メッセージの値 値がバイト配列の形式の場合は，hexBinary形式でエンコードした結果を出力します。
[10]		サービスID	KafkaアダプタのサービスID

メッセージ情報の出力例を次に示します。

topic = topic-1, partition = 0, offset = 81, Timestamp = 1631607555074, serialized key size = 4, serialized value size = 15, headers = RecordHeaders(headers = [RecordHeader(key = header1, value = 77FA4), RecordHeader(key = header2, value = 76F5E), RecordHeader(key = header3, value = 147A6)], isReadOnly = false), key = key1, value = value1, Service ID = srv1

(c)　出力先

データトレースの出力先を次に示します。

<J2EEサーバのログ出力ディレクトリ>\CSCADP\KAFKAADP\maintenance\<サービスID>

<J2EEサーバのログ出力ディレクトリ>は，usrconf.cfg（J2EEサーバ用オプション定義ファイル）のejb.server.log.directoryキーで変更できます。usrconf.cfgの詳細は，マニュアル「アプリケーションサーバ リファレンス 定義編(サーバ定義)」の「2.2.2　usrconf.cfg（J2EEサーバ用オプション定義ファイル）」を参照してください。

データトレースのトレースファイル名を次に示します。

表7‒228　データトレースのトレースファイル名（Kafkaアダプタ）

トレースファイルの出力モード	トレースファイル名
ラップアラウンドモードの場合	dattrace<面数>.log
シフトモードの場合	dattrace.log

データトレースのローテーションは，次のどちらかの条件に合致した際に実行されます。

• 指定したローテーション時刻に達したとき

  ローテーション時刻の指定方法は，Application Serverの設定に従います。詳細については，マニュアル「アプリケーションサーバ リファレンス 定義編(サーバ定義)」の「2.2.3　usrconf.properties（J2EEサーバ用ユーザプロパティファイル）」を参照してください。

• 指定したファイルサイズに達したとき

トレースファイルの面数は，Kafkaアダプタ実行環境プロパティファイルのdatatracefile.numキーで変更できます。トレースファイルのサイズは，Kafkaアダプタ実行環境プロパティファイルのdatatracefile.sizeキーで変更できます。

Kafkaアダプタ実行環境プロパティファイルについては，マニュアル「サービスプラットフォーム リファレンス」の「6.17.1　Kafkaアダプタ実行環境プロパティファイル」を参照してください。変更方法の詳細については，マニュアル「サービスプラットフォーム 開発ガイド 受付・アダプタ定義編」の「3.3.16　Kafkaアダプタを定義する」のKafkaアダプタ実行環境プロパティファイルの作成に関する説明を参照してください。

(a)　出力先

性能解析トレースの出力先およびトレースファイル名を次に示します。

表7‒229　性能解析トレースの出力先およびトレースファイル名

トレースの出力先パス	トレースファイル名
<環境変数PRFSPOOLの設定ディレクトリ>\utt\prf\<PRF識別子>\dcopltrc※	prf_<n>

(b)　ファイル面数

出力ファイル面数のデフォルトは4面です。出力ファイル面数は，運用管理ポータルまたはcprfstartコマンドで変更できます。運用管理ポータルの詳細は，マニュアル「アプリケーションサーバ 運用管理ポータル操作ガイド」を参照してください。cprfstartコマンドの詳細はマニュアル「アプリケーションサーバ リファレンス コマンド編」を参照してください。

(c)　ファイルサイズ

性能解析トレース（PRFトレース）のファイルサイズのデフォルトは次のとおりです。

• 運用管理ポータルでファイルサイズを設定した場合：32MB

• cprfstartコマンドでファイルサイズを設定した場合：8MB

ファイルサイズは，運用管理ポータルまたはcprfstartコマンドで変更できます。運用管理ポータルの詳細は，マニュアル「アプリケーションサーバ 運用管理ポータル操作ガイド」を参照してください。cprfstartコマンドの詳細は，マニュアル「アプリケーションサーバ リファレンス コマンド編」を参照してください。

(d)　出力形式

性能解析トレースに出力される形式は，アプリケーションサーバの性能解析トレースと同様です。詳細については，マニュアル「アプリケーションサーバ 機能解説 保守／移行編」の「7.3　Management Serverを利用した性能解析トレースファイルの収集」を参照してください。

(e)　性能解析トレースの取得ポイント

Kafkaアダプタの性能解析トレース取得ポイントでは，Kafkaアダプタ固有の情報が出力されます。

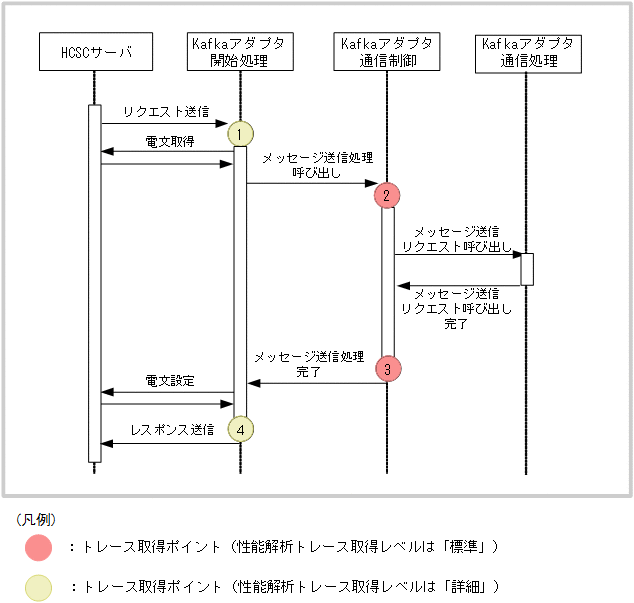

Kafkaアダプタの性能解析トレース取得ポイントを次に示します。

図7‒166　性能解析トレースの取得ポイント（Kafkaアダプタ）

性能解析トレースの取得ポイントには，ポイント固有のイベントIDが割り当てられます。Kafkaアダプタで出力されるトレースのイベントIDは0xab10〜0xab13です。

イベントID，トレース取得ポイント，および性能解析トレース取得レベルを次の表に示します。表の「図中の番号」は，上の図の番号と対応しています。

表7‒230　性能解析トレースの取得ポイント（Kafkaアダプタ）

イベントID	図中の番号	トレース取得ポイント	レベル
0xab10	1	リクエスト受付時	B
0xab11	2	メッセージ送信処理呼び出し時	A
0xab12	3	メッセージ送信処理完了時	A
0xab13	4	レスポンス送信時	B

PRFトレースの取得レベルを変更する場合，cprflevelコマンドの-PrfChangeLevelオプションに，32ビットの16進数（8桁）の値を2つ指定します。それぞれの16進数の値には，インデックス番号（インデックス1，インデックス2）が割り当てられています。KafkaアダプタのPRFトレースの取得レベルは，インデックス2の7桁目に指定してください。

cprflevelコマンドの指定方法については，マニュアル「アプリケーションサーバ リファレンス コマンド編」の「cprflevel（PRFトレース取得レベルの表示と変更）」を参照してください。性能解析トレースレベルの変更方法の詳細については，マニュアル「アプリケーションサーバ 機能解説 保守／移行編」を参照してください。デフォルトは「標準」です。

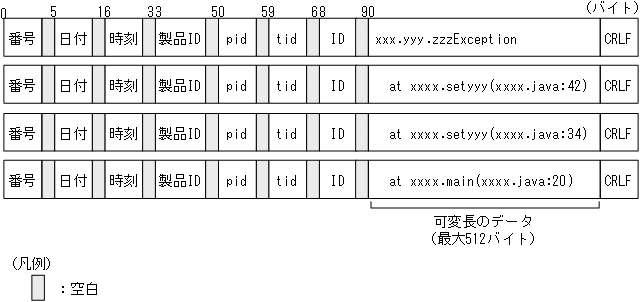

(a)　例外ログの出力形式

例外ログの出力形式を次の図に示します。

図7‒167　例外ログの出力形式（Kafkaアダプタ）

(b)　出力される内容

例外ログに出力される内容を次の表に示します。

表7‒231　例外ログに出力される内容（Kafkaアダプタ）

項目	内容
番号	例外ログの出力通番が表示されます。
日付	例外ログの取得日付がyyyy/mm/ddの形式で出力されます。 yyyy：西暦年 mm：月 dd：日
時刻	例外ログの取得時刻がhh:mm:ss.SSSの形式で出力されます。 hh：時 mm：分 ss：秒 SSS：ミリ秒 ローカル時刻でミリ秒単位の時刻を示します。
製品ID	製品を特定するための識別子として，Kafkaアダプタを示す「ADPKAFKA」が出力されます。
pid	プロセスを識別するためのIDが出力されます。
tid	スレッドを識別するためのIDが出力されます。
ID	空白
スタックトレース情報	スタックトレース情報が出力されます。
CRLF	レコードの終端符号が出力されます。

(c)　出力先

例外ログの出力先を次に示します。

<J2EEサーバのログ出力ディレクトリ>\CSCADP\KAFKAADP\maintenance\<サービスID>

<J2EEサーバのログ出力ディレクトリ>は，usrconf.cfg（J2EEサーバ用オプション定義ファイル）のejb.server.log.directoryキーで変更できます。usrconf.cfgの詳細は，マニュアル「アプリケーションサーバ リファレンス 定義編(サーバ定義)」の「2.2.2　usrconf.cfg（J2EEサーバ用オプション定義ファイル）」を参照してください。

例外ログのログファイル名を次の表に示します。

表7‒232　例外ログのログファイル名（Kafkaアダプタ）

ログファイルの出力モード	ログファイル名
ラップアラウンドモードの場合	csckafkaadpexp_<HCSCサーバ名>_<面数>.log
シフトモードの場合	csckafkaadpexp_<HCSCサーバ名>_.log

例外ログのローテーションは，次のどちらかの条件に合致した際に実行されます。

• 指定したローテーション時刻に達したとき

  ローテーション時刻の指定方法は，Application Serverの設定に従います。詳細については，マニュアル「アプリケーションサーバ リファレンス 定義編(サーバ定義)」の「2.2.3　usrconf.properties（J2EEサーバ用ユーザプロパティファイル）」を参照してください。

• 指定したファイルサイズに達したとき

ログファイルの面数は，Kafkaアダプタ実行環境プロパティファイルのexptracefile.numプロパティで指定します。ログファイルのサイズは，Kafkaアダプタ実行環境プロパティファイルのexptracefile.sizeプロパティで指定します。

Kafkaアダプタ実行環境プロパティファイルの詳細は，マニュアル「サービスプラットフォーム リファレンス」の「6.17.1　Kafkaアダプタ実行環境プロパティファイル」を参照してください。

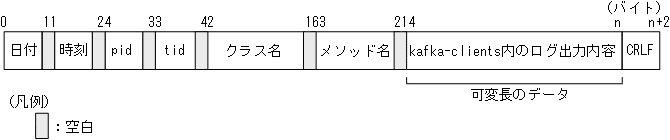

(a)　出力形式

Kafkaプロトコルトレースの出力形式を次の図に示します。

(b)　出力される内容

Kafkaプロトコルトレースに出力される内容を次の表に示します。

表7‒233　Kafkaプロトコルトレースに出力される項目（Kafkaアダプタ・Kafkaインバウンドアダプタ共通）

項目	内容
日付	Kafkaプロトコルトレースの取得日付がyyyy/mm/ddの形式で出力されます。 yyyy：西暦年 mm：月 dd：日
時刻	Kafkaプロトコルトレースの取得時刻がhh:mm:ss.SSSの形式で出力されます。 hh：時 mm：分 ss：秒 SSS：ミリ秒 ローカル時刻でミリ秒単位の時刻を示します。
pid	プロセスを識別するためのIDが出力されます。OSが管理するプロセスIDとは異なります。
tid	スレッドを識別するためのIDが出力されます。OSが管理するスレッドIDとは異なります。
クラス名	クラス名が出力されます。
メソッド名	メソッド名が出力されます
kafka-clients内のログ出力内容	kafka-clients内のログ内容が出力されます。
CRLF	レコードの終端符号が出力されます。

(c)　出力先

Kafkaプロトコルトレースの出力先を次に示します。

<J2EEサーバのログ出力ディレクトリ>\csc\maintenance\kafka\

<J2EEサーバのログ出力ディレクトリ>は，HCSCサーバが動作するJ2EEサーバ用オプション定義ファイル（usrconf.cfg）のejb.server.log.directoryキーで指定します。詳細は，マニュアル「アプリケーションサーバ リファレンス 定義編(サーバ定義)」の「2.2.2　usrconf.cfg（J2EEサーバ用オプション定義ファイル）」を参照してください。

Kafkaプロトコルトレースのトレースファイル名を次に示します。

表7‒234　Kafkaプロトコルトレースのトレースファイル名（Kafkaアダプタ・Kafkaインバウンドアダプタ共通）

ファイルの種類	トレースファイル名
現用ファイル	kafkaprotocoltrace.log
バックアップファイル※	kafkaprotocoltrace.log.<面数>

Kafkaプロトコルトレースの採取有無，出力レベル，ファイルサイズ，およびファイル面数は，HCSCサーバランタイム定義ファイルの次に示すプロパティで変更できます。

• kafka-protocoltrace-enabled=Kafkaプロトコルトレースの採取有無

• kafka-protocoltrace-level=Kafkaプロトコルトレースの出力レベル

• kafka-protocoltrace-filenum=Kafkaプロトコルトレース面数

• kafka-protocoltrace-filesize=Kafkaプロトコルトレースファイルサイズ

HCSCサーバランタイム定義ファイルについては，マニュアル「サービスプラットフォーム リファレンス」の「6.5.6　HCSCサーバランタイム定義ファイル」を参照してください。
