付録B.2　データ変換処理の概要

データ変換定義ファイルの内容に従ってデータを変換することをサービスプラットフォームのデータ変換処理と呼びます。以降，サービスプラットフォームのデータ変換処理をデータ変換処理と表記します。

データ変換処理では，変換元および変換先のデータ形式によって中間形式化（DOM化）することで変換を実現しています。

ここでは，次のデータ変換処理の流れを説明します。

〈この項の構成〉

(1)　XML形式データの変換

XML形式データの変換では，XML形式データを中間形式（DOM）に変換します。この変換をXMLパース処理と呼びます。

XMLパース処理で中間形式化したデータに対して，データ変換定義ファイルの内容に沿った変換処理が行われます。

なお，XMLパース処理は，分岐アクティビティでの条件評価処理など，XML形式データを解析するタイミングでも行われます。

XML形式データの変換の流れを次の図に示します。

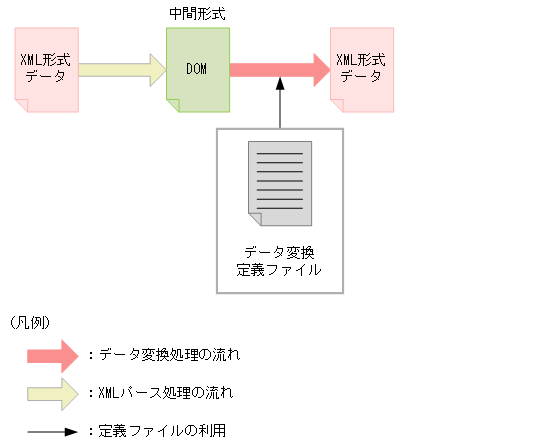

図B‒1　XML形式データからXML形式データへのデータ変換

バイナリ形式データの変換では，バイナリ形式データと中間形式（DOM）を相互に変換します。この変換をバイナリパース処理と呼びます。

バイナリ形式データを中間形式に変換する際，または中間形式からバイナリ形式データに変換する際に，バイナリフォーマット定義ファイルを使用します。

文字列データの型（文字列，整数，実数，固定小数部数値，日付時刻）については，変換時にバイナリフォーマット定義ファイルに指定した文字コードで文字コード変換が行われます。

バイナリパース処理で中間形式化したデータに対して，データ変換定義ファイルの内容に沿った変換処理が行われます。

なお，バイナリパース処理は，分岐アクティビティでの条件評価処理など，バイナリ形式データを解析するタイミングでも行われます。

バイナリ形式データの変換の流れを図に示します。

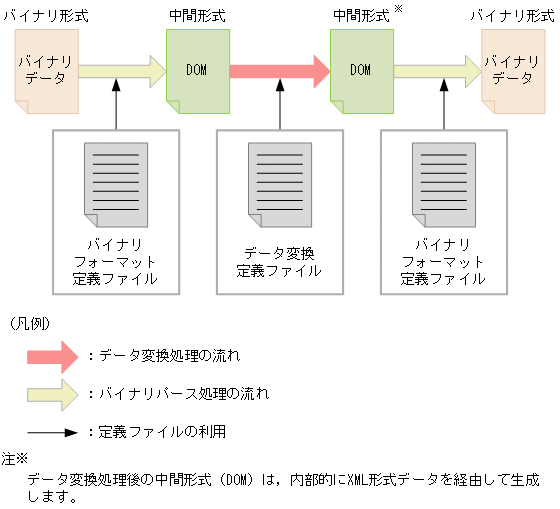

図B‒2　バイナリ形式データからバイナリ形式データへのデータ変換

注意事項

中間形式（DOM）の文字コードはUnicodeになります。このため，Code Converterのユーザマッピングテーブルを使用する場合は，バイナリフォーマット定義ファイルに指定した文字コードと，Unicode（UCS-2）とのユーザマッピングテーブルを定義する必要があります。

例えば，MS932のバイナリ形式のデータから，UTF-8のバイナリ形式のデータへとデータ変換する場合は，MS932→Unicode（UCS-2）のユーザマッピングテーブルを定義してください。

JSON形式データは，HTTP受付，HTTPアダプタ，Kafka受付，およびKafkaアダプタの処理で，XML形式データとの変換が行われます。

JSON形式データとXML形式データの変換では，中間形式（DOM）化をしないため，実行環境のビジネスプロセス上ではXML形式データとして扱います。

詳細については，次の個所を参照してください。

JSON形式データとXML形式データの変換は，サービスプラットフォームの変換規則に従います。JSONの形式に従っていない場合や，変換規則に従っていない場合はエラーとなります。

具体的な変換規則については，マニュアル「サービスプラットフォーム開発ガイド基本開発編」の「11.2　JSON-XML変換の規則」を参照してください。

JSON形式データとXML形式データの変換の流れを次の図に示します。

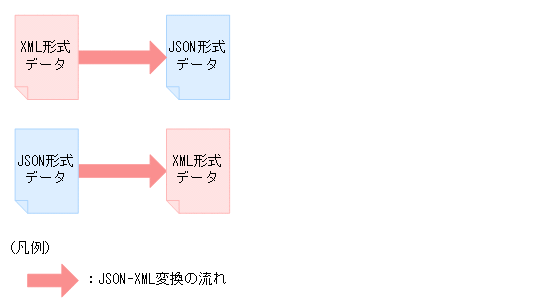

図B‒3　JSON形式データとXML形式データの変換
