3.1.1　構成概要 : システム管理者クイックリファレンス

ストレージシステムを構築、運用、および管理するためのサーバが必要です。この管理サーバをSVP（SuperVisor PC）と呼びます。

VSP E590およびVSP E790のSVP

ストレージ管理ソフトウェアと、SVPソフトウェアがインストールされたSVPが納入されます。

初期設定サービスをご契約されていない場合、SVPの設置後に、お客様の環境に合わせた初期設定作業が必要です（詳細は「3.2.2　初期設定作業の項目」を参照）。

VSP E590およびVSP E790以外のSVP

SVPは、お客様のLANを介して、ストレージシステムにアクセスします。
SVPのハードウェアは、お客様で準備する方法と、弊社がSVP用に提供するサーバを購入する方法があります。お客様でSVPを準備する場合は、「3.1.6　管理サーバ（SVP）の要件（VSP E590およびVSP E790以外）」を満たしてください。
SVPには、「3.1.12　ストレージシステムを利用するために必要なソフトウェア」に示すストレージ管理ソフトウェア、およびSVPソフトウェアをインストールしてください。

本書は、「付録A　初期設定作業」に示す作業をする際に、SVPを直接操作する前提で記述しています。

ヒント: 管理クライアントからSVPにリモートデスクトップ接続して、ストレージシステムとSVPのネットワーク設定、SVPの初期設定、およびSVPで動作するソフトウェアのインストールを行うこともできます。リモートデスクトップ接続を行う場合は、「付録L　管理クライアントからSVPへの接続方法」を参照してください。また、SVPにDVDドライブが搭載されていない場合は、リモートデスクトップ接続のオプションにより管理クライアントのDVDドライブを使用します。

注意

VSP E590およびVSP E790の場合、ストレージシステムごとに専用のSVPがセットで納入されます。
VSP E590およびVSP E790以外の場合、1台のSVPで最大8 台のストレージシステムを管理できますが、1台のストレージシステムを、複数台のSVPで管理できません。必ず1台のSVPで管理してください。
SVPは、クラスターソフトウェアによる冗長化に対応していません。
SVPを新しいプラットフォームに移行する場合は、必ず移行前のSVPのサービスを停止した後に、移行作業を行ってください。なお、VSP E590およびVSP E790の場合、プラットフォームの移行はできません。

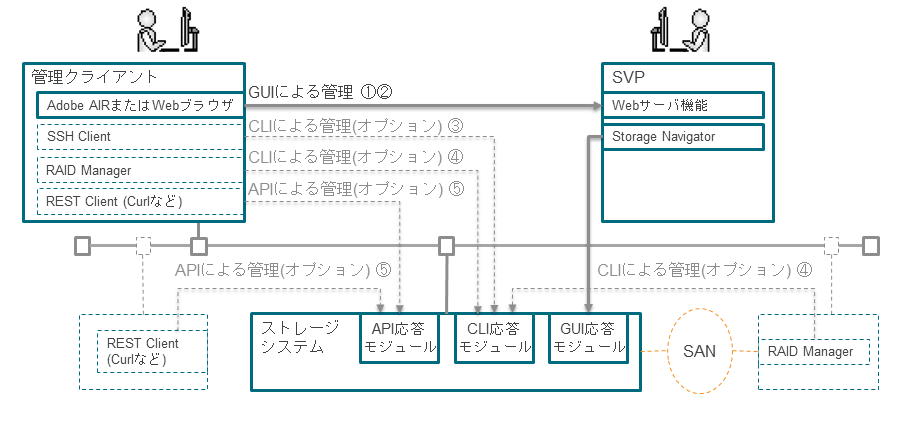

図3‒1　Storage Navigator利用の構成

表3‒1　Storage Navigator利用の場合の管理インターフェース
No	管理インターフェース	インストール先	管理ツール	主な用途
1	GUI	ストレージシステムに組み込み済	maintenance utility	ストレージシステムのハードウェアの基本設定
2	GUI	SVP	Hitachi Storage Navigator	構成設定操作レプリケーション操作
3	CLI	ストレージシステムに組み込み済	内蔵CLI^※1	構成設定操作
4	CLI	外部サーバ^※2	RAID Manager	構成設定操作レプリケーション操作
5	API	ストレージシステムに組み込み済	REST API	構成設定操作レプリケーション操作^※3

注※1

内蔵CLIはRAID Managerのサブセットです。raidcomではじまるコマンドが使用できます。

制限情報については、RAID Managerユーザガイドを参照してください。

注※2: ストレージシステムの管理ポートが接続されているLANの同一セグメントに接続されているプラットフォームである必要があります。プラットフォーム条件は、RAID Managerインストール・設定ガイドを参照してください。
