Hitachi Command Suite システム構成ガイド
Device ManagerおよびTiered Storage Managerではマシン間でセキュリティ通信を利用できます。
Device ManagerおよびTiered Storage Managerのセキュリティ通信路について，次の2つの図に示します。

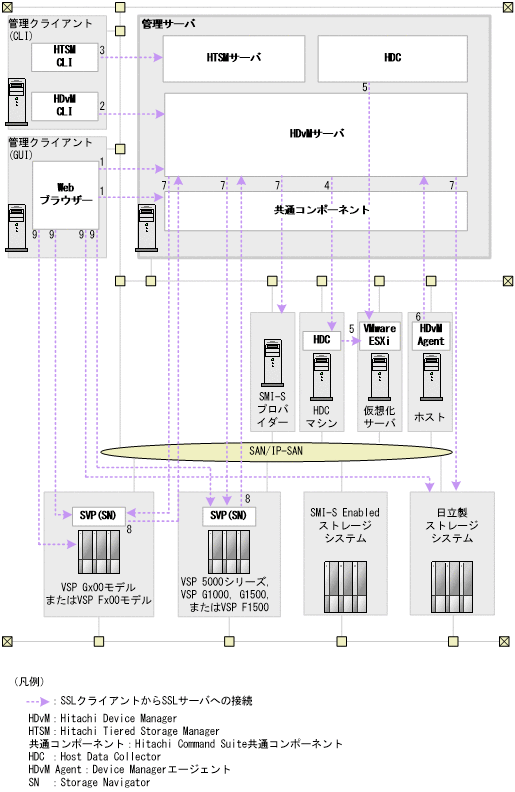

図5-1 Device ManagerおよびTiered Storage Managerのセキュリティ通信路（1/2）

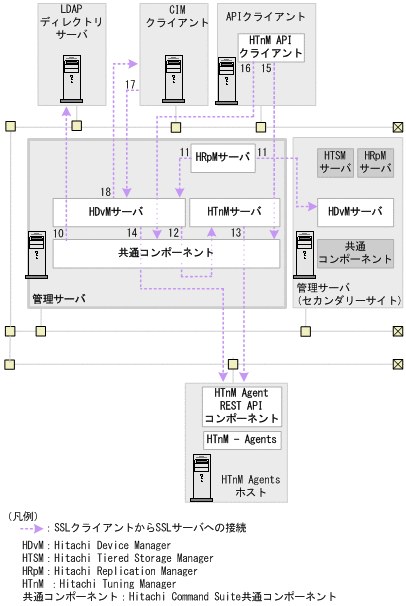

図5-2 Device ManagerおよびTiered Storage Managerのセキュリティ通信路（2/2）
Device ManagerおよびTiered Storage Managerで利用できるセキュリティ通信路について，次に示します。表中の項番は，図中の番号と対応しています。
表5-1 Device ManagerおよびTiered Storage Managerで利用できるセキュリティ通信路
項番 SSLサーバ SSLクライアント 備考 1 管理サーバ
- Hitachi Command Suite共通コンポーネント
- Device Managerサーバ
管理クライアント（GUI） - 2 管理サーバ（Device Managerサーバ） 管理クライアント（Device Manager CLI） - 3 管理サーバ（Tiered Storage Managerサーバ） 管理クライアント（Tiered Storage Manager CLI） - 4 Host Data Collectorマシン 管理サーバ（Device Managerサーバ） - 5 仮想化サーバ Host Data Collectorマシン - 6 管理サーバ（Device Managerサーバ） Device Managerエージェントマシン - 7 ストレージシステム
- VSP 5000シリーズ
- VSP G1000
- VSP G1500
- VSP F1500
- VSP Gx00モデル
- VSP Fx00モデル
- Virtual Storage Platform
- Universal Storage Platform V/VM
- Hitachi USP
- HUS VM
- HUS100
- Hitachi AMS2000
- Hitachi SMS
- SMI-S enabledストレージシステム（SMI-Sプロバイダー）
管理サーバ（Device Managerサーバ） VSP 5000シリーズ，VSP G1000，G1500，VSP F1500，VSP Gx00モデル，VSP Fx00モデル，Virtual Storage Platform，Universal Storage Platform V/VM，Hitachi USPおよびHUS VMとの通信は常にセキュリティ通信が使用されます。
管理サーバ（Device Managerサーバ）はTLSバージョン1.0，TLSバージョン1.1，または，TLSバージョン1.2を利用可能です。
セキュリティ通信で使用するプロトコルは，ストレージシステムによって利用できる条件が異なります。詳細は，各ストレージシステムのマニュアルを参照してください。また，HUS100，Hitachi AMS2000，およびHitachi SMSとのセキュリティ通信で，TLSバージョン1.2を利用したい場合は，Device Managerのバージョンが8.6.1-01以降である必要があります。8 管理サーバ（Device Managerサーバ） ストレージシステム（VSP 5000シリーズ，VSP G1000，G1500，VSP F1500，VSP Gx00モデルまたはVSP Fx00モデル） 次の場合はDevice Managerサーバとストレージシステム（VSP 5000シリーズ，VSP G1000，G1500，VSP F1500，VSP Gx00モデルまたはVSP Fx00モデル）間でセキュリティ通信を利用するための設定が必要です。 VSP G1000，G1500，VSP F1500，VSP Gx00モデルまたはVSP Fx00モデルの場合，デフォルトではセキュリティ通信の設定が有効になります。
- VSP G1000，G1500またはVSP F1500で，RAID ManagerおよびSVPへのログイン時にHitachi Command Suiteでユーザーアカウントを認証する場合
- VSP 5000シリーズを操作する場合
- VSP Gx00モデルまたはVSP Fx00モデルを操作する場合
9 ストレージシステム 管理クライアント（GUI） Device Manager GUIからStorage Navigator，Storage Navigator Modular 2，またはmaintenance utilityを使用する場合に，管理クライアントのWebブラウザーとストレージシステム間でセキュリティ通信を利用できます。
ストレージシステムがVSP Gx00モデルまたはVSP Fx00モデルの場合，管理クライアント（GUI）から，SVPまたはコントローラーに対するセキュリティ通信を利用できます。
デフォルトではセキュリティ通信の設定が有効になります。10 LDAPディレクトリサーバ 管理サーバ（Hitachi Command Suite共通コンポーネント） - 11 Device Managerサーバ Replication Managerサーバ 複数サイト構成の場合でも，各副サイト（Device Managerサーバ）と正サイト（Replication Managerサーバ）間でセキュリティ通信を利用できます。 12 Tuning Managerサーバ Device Managerサーバ Device ManagerサーバとTuning Managerサーバが同じ管理サーバにインストールされている場合にセキュリティ通信を利用できます。Device ManagerサーバとTuning Managerサーバが異なる管理サーバにインストールされている場合については，マニュアル「Hitachi Command Suite Tuning Manager 運用管理ガイド」のSSLの設定について説明している個所を参照してください。 13 Tuning Manager Agents Tuning Managerサーバ
- Tuning Manager APIの利用時にセキュリティ通信を利用できます。
- 「図5-2 Device ManagerおよびTiered Storage Managerのセキュリティ通信路（2/2）」のTuning Manager Agent REST APIコンポーネントは，Tuning Manager APIの使用時に必要なコンポーネントで，Tuning Manager - Agent REST Web ServiceとTuning Manager - Agent REST Application Serviceの総称です。
- セキュリティ通信の設定手順については，マニュアル「Hitachi Command Suite Tuning Manager - Agents」のSSLの設定について説明している個所を参照してください。
14 Tuning Manager Agents Device Managerサーバ
- Tuning Managerのアラート機能の使用時にセキュリティ通信を利用できます。Device ManagerサーバとTuning Managerサーバが同じ管理サーバにインストールされている場合は，項番13と同じ経路になるため項番13を設定していれば，追加の設定は不要です。
- セキュリティ通信の設定手順については，マニュアル「Hitachi Command Suite Tuning Manager - Agents」のSSLの設定について説明している個所を参照してください。
15 Tuning Managerサーバ Tuning Manager APIクライアント Device ManagerサーバとTuning Managerサーバが異なる管理サーバにインストールされている場合のセキュリティ通信の設定手順については，マニュアル「Hitachi Command Suite Tuning Manager 運用管理ガイド」のSSLの設定について説明している個所を参照してください。 16 Device Managerサーバ Tuning Manager APIクライアント
- Tuning Managerのアラート機能の使用時にセキュリティ通信を利用できます。Device ManagerサーバとTuning Managerサーバが同じ管理サーバにインストールされている場合は，項番15と同じ経路になるため項番15を設定していれば，追加の設定は不要です。
- Device ManagerサーバとTuning Managerサーバが異なる管理サーバにインストールされている場合のセキュリティ通信の設定手順については，マニュアル「Hitachi Command Suite Tuning Manager 運用管理ガイド」のSSLの設定について説明している個所を参照してください。
17 管理サーバ（Device Managerサーバ） CIMクライアント オブジェクト操作でセキュリティ通信を利用できます。 さらにセキュリティを強化するために，相互認証を設定することもできます。 18 CIMクライアント 管理サーバ（Device Managerサーバ） インディケーション通知でセキュリティ通信を利用できます。 さらにセキュリティを強化するために，相互認証を設定することもできます。
- （凡例）
- -：該当なし
- この節の構成
- 5.1.1 Device Managerサーバのデフォルトの証明書
- 5.1.2 管理サーバと管理クライアント（GUI）間のセキュリティ通信のための操作フロー
- 5.1.3 管理サーバと管理クライアント（Device Manager CLI）間のセキュリティ通信のための操作フロー
- 5.1.4 管理サーバと管理クライアント（Tiered Storage Manager CLI）間のセキュリティ通信のための操作フロー
- 5.1.5 LDAPディレクトリサーバと管理サーバ間のセキュリティ通信のための操作フロー
- 5.1.6 Device ManagerサーバとReplication Managerサーバ間のセキュリティ通信のための操作フロー
- 5.1.7 Tuning ManagerサーバとDevice Managerサーバ間のセキュリティ通信のための操作フロー
- 5.1.8 Host Data Collectorマシンと管理サーバ間のセキュリティ通信のための操作フロー
- 5.1.9 仮想化サーバとHost Data Collector間のセキュリティ通信のための操作フロー
- 5.1.10 管理サーバとDevice Managerエージェント間のセキュリティ通信のための操作フロー
- 5.1.11 ストレージシステムと管理サーバ間のセキュリティ通信のための操作フロー
- 5.1.12 管理サーバとストレージシステム（VSP G1000，G1500またはVSP F1500）間のセキュリティ通信のための操作フロー
- 5.1.13 管理サーバとストレージシステム（VSP 5000シリーズ）間のセキュリティ通信のための操作フロー
- 5.1.14 管理サーバとストレージシステム（VSP Gx00モデルまたはVSP Fx00モデル）間のセキュリティ通信のための操作フロー
- 5.1.15 SMI-Sプロバイダーと管理サーバ間のセキュリティ通信のための操作フロー
- 5.1.16 Tuning ManagerサーバとTuning Manager APIクライアント間のセキュリティ通信のための操作フロー
- 5.1.17 ストレージシステムと管理クライアント（GUI）間のセキュリティ通信のための操作フロー
- 5.1.18 管理サーバとCIMクライアント間のセキュリティ通信のための操作フロー（オブジェクト操作）
- 5.1.19 管理サーバとCIMクライアント間のセキュリティ通信のための操作フロー（オブジェクト操作の相互認証）
- 5.1.20 管理サーバとCIMクライアント間のセキュリティ通信のための操作フロー（インディケーション通知）
- 5.1.21 管理サーバとCIMクライアント間のセキュリティ通信のための操作フロー（インディケーション通知の相互認証）
- 5.1.22 トラストストアー
