Hitachi Command Suite CLI リファレンスガイド

4.8.2 IOPHプロパゲーションによってS-VOLのアクセス性能を維持する

IOPHプロパゲーションは，Device Manager CLIのコマンドを組み合わせて運用します。ここでは，P-VOLのI/Oモニタリング情報をS-VOLに伝播することで，S-VOLのアクセス性能を維持する場合のシステム構成例，手順，および推奨設定について説明します。

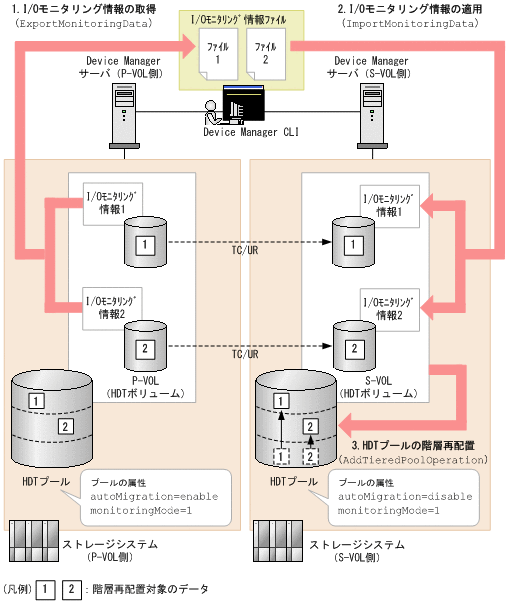

図4-7 IOPHプロパゲーション運用時のシステム構成例

IOPHプロパゲーションを運用するには：

P-VOL側のストレージシステムに対してExportMonitoringDataコマンドを実行し，P-VOLのI/Oモニタリング情報をファイルとして取得します。
ボリューム単位での操作では，I/Oモニタリング情報のファイルは，ボリュームごとに出力されます。出力したファイルは編集しないでください。

S-VOL側のストレージシステムに対してImportMonitoringDataコマンドを実行し，手順1で取得したI/Oモニタリング情報をS-VOLに適用します。

S-VOL側のHDTプールに対してAddTieredPoolOperationコマンドを実行し，HDTプールの階層再配置を実行します。
S-VOLに適用したI/Oモニタリング情報に基づいて，HDTプールの階層が再配置されます。
S-VOL側のHDTプールに関連づけられたすべてのHDTボリュームにI/Oモニタリング情報を適用してから，階層再配置を実行してください。I/Oモニタリング情報が適用されていないHDTボリュームがあると，そのボリュームのデータの階層配置が正しく判定されないため，効果的な運用ができないおそれがあります。

参考

IOPHプロパゲーションは，スクリプトファイルや起動スケジュールを管理する外部プログラムを組み合わせて，定期的に運用することをお勧めします。

TrueCopyとUniversal Replicatorのカスケード構成でIOPHプロパゲーションを運用する場合は，P-VOLから取得したI/Oモニタリング情報をSP-VOLおよびS-VOLに適用します。

障害が発生してP-VOLからS-VOLに運用が切り替わった場合は，P-VOLからS-VOLへのIOPHプロパゲーションを停止し，ホストからS-VOLへのI/Oに基づいてS-VOL側のHDTプールの階層を再配置する運用に切り替えることをお勧めします。

障害から回復して，S-VOLからP-VOLに運用を戻す場合には，S-VOLからP-VOLへのIOPHプロパゲーションを実施することもできます。

P-VOLからS-VOLへのIOPHプロパゲーションを運用する場合は，HDTプールおよびHDTボリュームを次の設定にしておくことをお勧めします。

HDTプールに関する推奨設定：

IOPHプロパゲーションを効果的に運用したい場合，P-VOL側とS-VOL側で，HDTプールの階層の数や性能をそろえること

S-VOL側のHDTプールの性能モニタリングと階層再配置の自動実行（autoMigration）が「disable」であること
性能モニタリングと階層再配置の自動実行を「enable」にしてIOPHプロパゲーションを運用する場合は，P-VOLからS-VOLにI/Oモニタリング情報を伝播するタイミングと，S-VOL側のHDTプールの階層再配置の実行周期を合わせる必要があります。

P-VOL側，S-VOL側ともに，HDTプールの性能モニタリングモード（monitoringMode）が「1：Continuous（継続）」であること
性能モニタリングモードが「0：Periodic（同期）」でIOPHプロパゲーションを運用する場合は，性能モニタリングの周期とIOPHプロパゲーションの運用周期を厳密に合わせる必要があります。

HDTボリュームに関する推奨設定：

P-VOL，S-VOLともに，HDTボリュームのハードウェア階層再配置（tierRelocation）が「enable」であること

階層ポリシーを適用する場合，P-VOLとS-VOLの階層ポリシーが同じであること

重要

Device ManagerではメインフレームのHDTプールおよびHDTボリュームの設定はできません。メインフレームボリュームの管理ツールを使用して設定してください。

関連項目

4.8.4 AddTieredPoolOperation（IOPHプロパゲーションの場合）

4.8.5 ExportMonitoringData

4.8.6 ImportMonitoringData
