5.2.3　実行予実績一覧画面

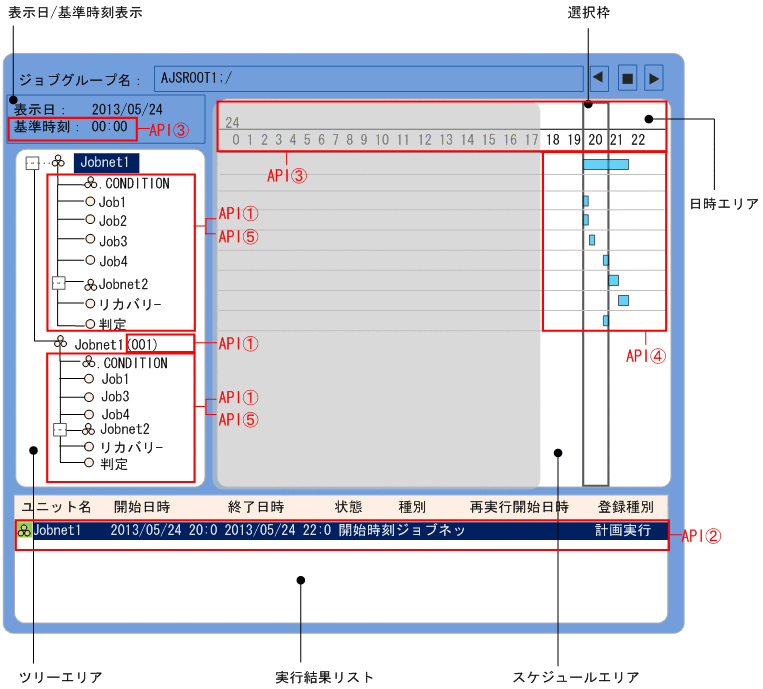

(1)　画面例

ツリーエリア

ルートジョブネット，ネストジョブネット，起動条件，ジョブを階層構造で表示します。ジョブネットリリース機能を使用している場合，リリースIDの数分のツリーを表示します。

日時エリア

日付，時間を表示します。

スケジュールエリア

ツリーで表示されているユニットの実行スケジュールを表示します。

実行結果リスト

ツリーエリアと選択枠で選択された実行スケジュールを表示します。

表示日/基準時刻表示

情報の表示日とジョブグループ名に表示されているジョブグループの基準時刻を表示します。

ページの先頭へ

(2)　データ取得の流れ

データを取得する処理の流れを次に示します。

1. ルートジョブネットのユニット定義情報（種別，コメント，ユニットID）を取得します。ジョブネットリリース機能を使用している場合は，リリース情報を取得します。

   初期表示や最新情報への更新などのタイミングで，ルートジョブネットのユニット定義情報を取得します。

   項番	使用するAPI	説明
   API①	getJobnetReleaseInfo	ジョブネットリリース機能を使用している場合，またはジョブネットリリース機能を使用しているか不明な場合に，リリース情報を取得します。
   API②	searchUnit	ルートジョブネットのユニットの定義情報（種別，コメント，ユニットID）を取得します。リリース情報が存在する場合は，上記のgetJobnetReleaseInfoメソッドで取得したリリースIDの数分，searchUnitメソッドに指定して情報を取得してください。

2. ルートジョブネット全体のスケジュール，基準時刻，現在時刻を取得します。

   初期表示や最新情報への更新などのタイミングで，ルートジョブネットの実行スケジュール情報を取得して，スケジュールエリアおよび実行結果リストに表示します。

   項番	使用するAPI	説明
   −	Javaの標準API	Javaの標準APIで現在の日時を取得します。
   API③	getCalendar	ルートジョブネットの基準時刻を取得します。取得開始日と終了日には，上記のJavaの標準APIで取得した日付を使用します。
   API④	getSchedule	ルートジョブネット配下すべての実行スケジュール情報（予実績）を取得します。取得開始日と終了日には，上記のJavaの標準APIで取得した日付を使用します。 ルートジョブネットにリリース情報が存在する場合は，取得したい期間に有効となるリリースIDを指定してgetScheduleメソッドを実行してください。

3. ルートジョブネット，ネストジョブネット，および起動条件を展開したときに，直下のユニット情報の一覧を取得します。

   ツリーエリアのノード展開や最新情報への更新などのタイミングで，ルートジョブネット，ネストジョブネット，および起動条件の直下のユニット情報の一覧を取得します。

   項番	使用するAPI	説明
   API⑤	getDefinitionsUnderJobnet	ルートジョブネット，ネストジョブネット，および起動条件の直下のユニット情報（ユニット名，種別，コメント，ユニットID）を取得します。 ルートジョブネットにリリース情報が存在する場合は，リリースIDを指定してgetDefinitionsUnderJobnetメソッドを実行してください。

ページの先頭へ

(3)　画面作成のポイント

• getScheduleメソッドで取得した情報には，ユニット名などの定義情報は含まれません。searchUnitメソッドやgetDefinitionsUnderJobnetメソッドで取得した定義情報と，getScheduleメソッドで取得した実行スケジュール情報は，ユニットIDで突き合わせを行ってください。
