6.2.22 メニュー選択コンボボックス(可変)を使用した候補の選択

<この項の構成>
(1) 仕様
(2) 画面定義の概要
(3) 生成される論理マップ
(4) COBOLでのAP

(1) 仕様

「地区名」のメニュー選択コンボボックスに「札幌」を初期表示しています。矢印ボタンを押すと,メニュー項目(ラベル)の一覧が表示されます。メニュー項目(ラベル)を選択すると,選択したラベルがボックス内に表示されます。画面の確定後には,選択したラベルに対応する通知コードが入力論理マップに代入されます。

なお,画面表示時に2番目以降のメニューラベルを表示させたい場合は,メニューラベルと通知コードを必ず設定してください。メニューラベルおよび通知コードにデータ有無コードを設定して,前回表示時のメニューを継続した場合は,先頭のメニューラベルが表示されます。

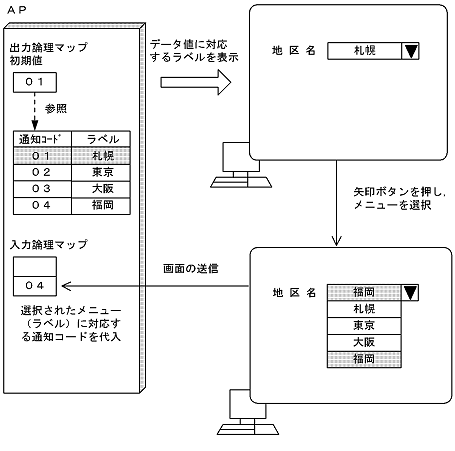

メニュー選択コンボボックス(可変)を使用したAP実行時のコンボボックスの表示を次の図に示します。

図6-28 メニュー選択コンボボックス(可変)を使用したデータの入力

[図データ]

(2) 画面定義の概要

画面定義の概要を次に示します。

  1. GUI画面定義ウィンドウで,ツールボックスの[可変コンボボックス]を使用してコンボボックスを配置する。
  2. コンボボックスダイアログで次の表の項目を定義する。
    定義項目 定義内容
    使用目的 日本語
    10
    APが受け取る通知コード
    の項目
    データ名 地区名−
    2
    データ長 2(この定義内容は固定)

    注※
    通知コードとして半角文字専用にする場合は,「英数」を選んでください。

    [図データ]


  3. 可変コンボメニューダイアログで,次の表の項目を定義する。
    定義項目 定義内容
    メニューの項目数 4
    ラベル データ名 地区名−LABEL−
    データ型 文字(XX)
    APに返す通知コード データ名 地区名−CODE−

    [図データ]

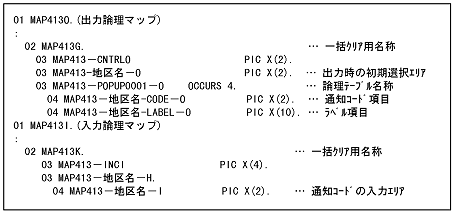

(3) 生成される論理マップ

マップ名がMAP413の場合の例
[図データ]

「APが受け取る通知コードの項目」のデータ名を省略した場合,FIELDnnnn-が仮定されます。「メニュー」のデータ名を省略した場合,ラベル名POPUP-LABELnnnn-,APに返すメニューコード名POPUP-CODEnnnn-が仮定されます(nnnn:0001〜9999)。
また,可変コンボボックスに対して一つの論理テーブル名が付けられます。

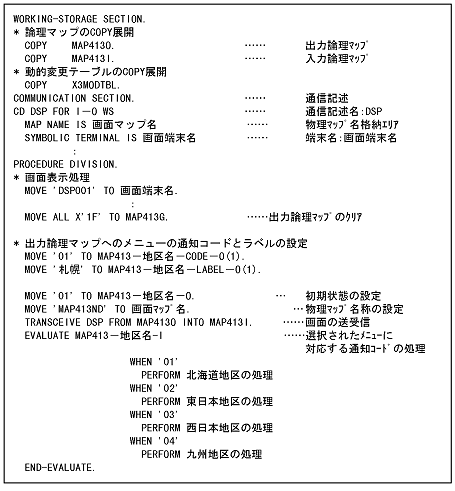

(4) COBOLでのAP

マップ名がMAP413の場合の例
[図データ]
