ドローで定義した入出力テキストボックスの出力論理マップに，APからテキスト「T005」を代入して，送信要求をするとXMAP3が画面上に「T005」を表示します。画面上で「T005」を「T001」に修正すると，XMAP3が入力論理マップに「T001」を格納します。

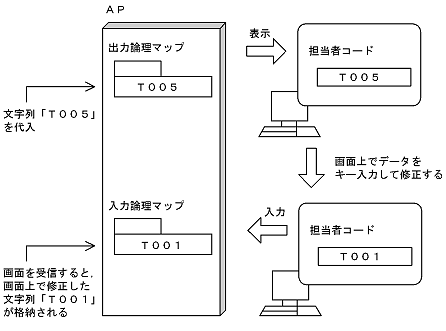

AP実行時での入出力テキストの表示例を次の図に示します。

図6-5　入出力テキストの表示

画面定義の概要を次に示します。

1. GUI画面定義ウィンドウで，ツールボックスの［入出力テキスト（英数）］を使用して入出力テキストボックスを配置する。
2. 入出力テキストボックスダイアログで次の表の項目を定義する。


   定義項目	定義内容
   使用目的	英数
   データ名	担当者コード−
   データ型	文字（XX）（この定義内容は固定）
   桁	4
   データ長	4（この定義内容は固定）



注1

入力専用時は，「動的変更（APからデータを表示する）」はチェックしません。

注2

「初期値」は指定しません。

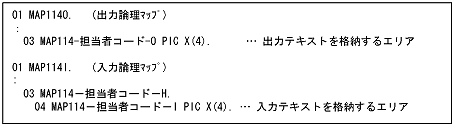

マップ名がMAP114の場合の例

注

入出力テキストボックスのデータ名を省略した場合，FIELDnnnn-（nnnn：0001〜9999）が仮定されます。

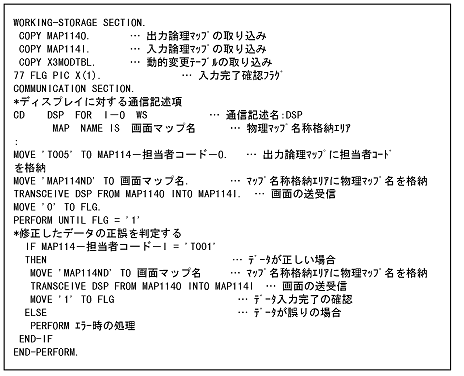

マップ名がMAP114の場合の例
