けい線

画面・帳票サポートシステム　XMAP3 プログラミングガイド画面編

けい線は縦方向，または横方向に1本の線を引きます。配置した複数のオブジェクトの間を区切るときに使用します。

なお，けい線は，APとのインタフェースを持ちません。そのため，けい線を追加，修正，または削除してもAPに影響はありません。また，けい線はフィールドを通過して引いたりすることはできません。

けい線の線種を次に示します。

それぞれに線の太さが選べます。線の太さは「中／太／極太」から選べます。線の種類，太さおよび線の位置はけい線ダイアログで設定します。なお，二重線の場合，線の太さは選べません。

(2)　線の位置

(3)　矩形および表けい線

けい線はオブジェクトを区切る以外にも次のように使用できます。なお，線の属性の設定（線種や位置など）はけい線の場合と同じです。

指定した範囲をけい線で囲むときに使用します。

矩形の位置: 矩形の位置は「外枠／中央」から選べます。これらは矩形ダイアログで設定します。線種および線の太さはけい線と同じです。; 外枠の場合は，矩形の内側に隣接したフィールドが配置できます。; 図2-6　矩形の位置

表を作成するときに使用します。表に見出しを付けるか付けないかも指定できます。

縦方向，または横方向に等間隔のけい線を引くときに使用します。横方向の繰り返しの間隔は「2行／1行／自動」から選べます。

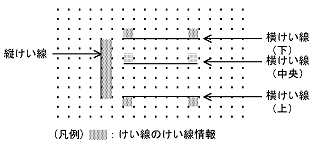

また，けい線は縦けい線の位置が「中央」の場合に半角文字で1文字分のけい線情報用の領域を占有します。このため，けい線を画面上に配置する場合には，ほかの項目と重ならないようにします。

なお，けい線は複数行にわたるフィールドの途中の行には引けません。また，フィールドを通過して引くこともできません。
