ドローで使用するファイルとXMAP3の機能の関連を次の図に示します。また，ドローで使用するファイルとその説明も次の表に示します。また，XMAP3で使用するファイルと機能の関連については，マニュアル「XMAP3 開発・実行ガイド」を参照してください。

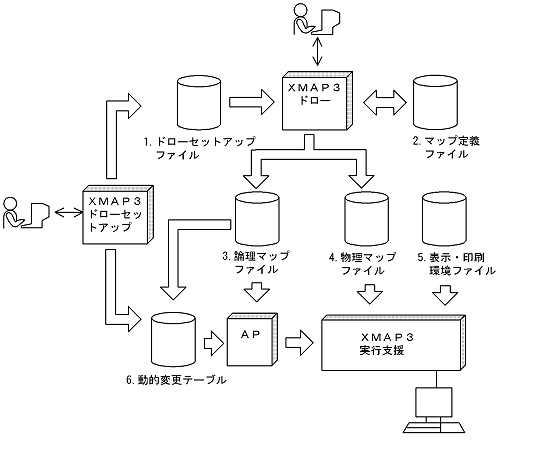

図1-16　XMAP3で使用するファイルとXMAP3の機能の関連

表1-5　XMAP3で使用するファイルとその説明

ファイル名	内容	区分	拡張子
1.ドローセットアップファイル	ドローセットアップで設定した結果を格納	入出力	−
2.マップ定義ファイル	画面定義のソースを格納	入出力	.IMP
3.論理マップファイル	入力論理マップファイル 出力論理マップファイル	入出力	.CBL .H
4.物理マップファイル	物理マップファイル	出力	.PMP
5.表示・印刷環境ファイル	印刷モードやプリンタ種別などの情報を格納	入力	−
6.動的変更テーブル	ドローセットアップで設定した修飾名のテーブルを格納	入出力	.CBL .H

（凡例）

−：該当しない。

注

これらのファイルは，修正する前にバックアップを取っておくことをお勧めします。「XMAP3Backup」などの別フォルダ（またはディレクトリ）を作成し，その中に対象のファイルをコピーしてください。インストール時の状態に戻したいときは，フォルダ中の対象ファイルをXMAP3インストール先に上書きコピーしてください。
